RN1301TE85L,F

RN1301TE85L,F

数据手册.pdf
Toshiba 东芝 分立器件
RN1301TE85L,F中文资料参数规格
技术参数

极性 NPN

耗散功率 0.1 W

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

最小电流放大倍数hFE 30

最大电流放大倍数hFE 30

额定功率Max 100 mW

工作温度Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 3

封装 SC-70

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

RN1301TE85L,F引脚图与封装图

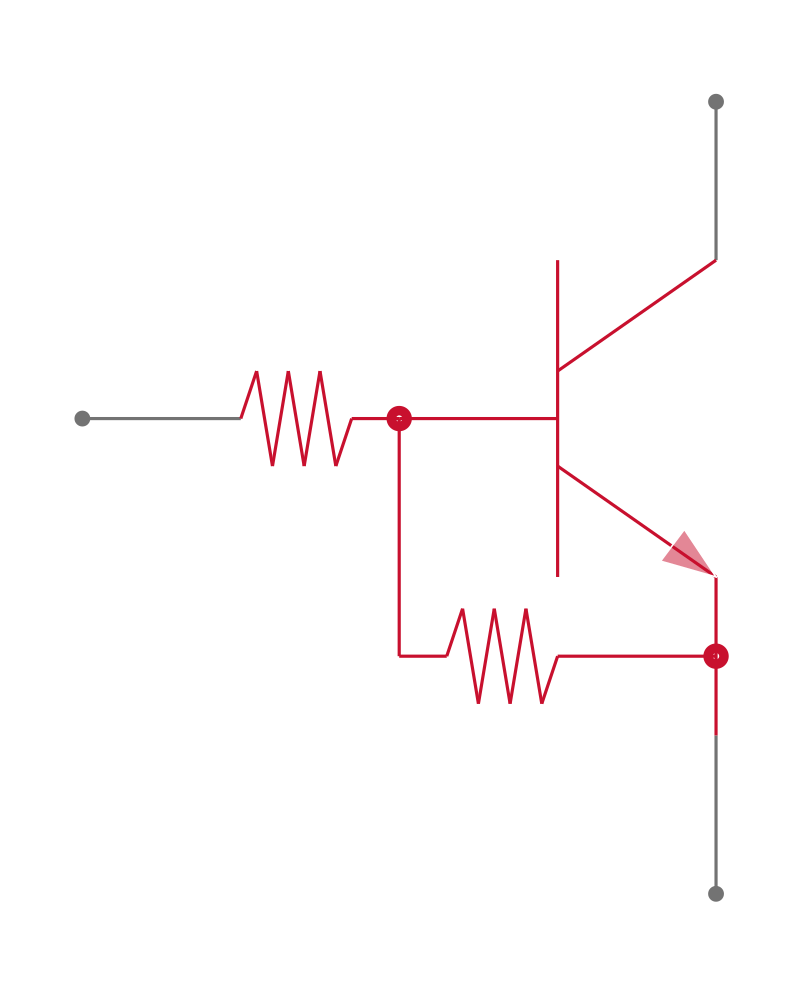

RN1301TE85L,F引脚图

RN1301TE85L,F引脚图

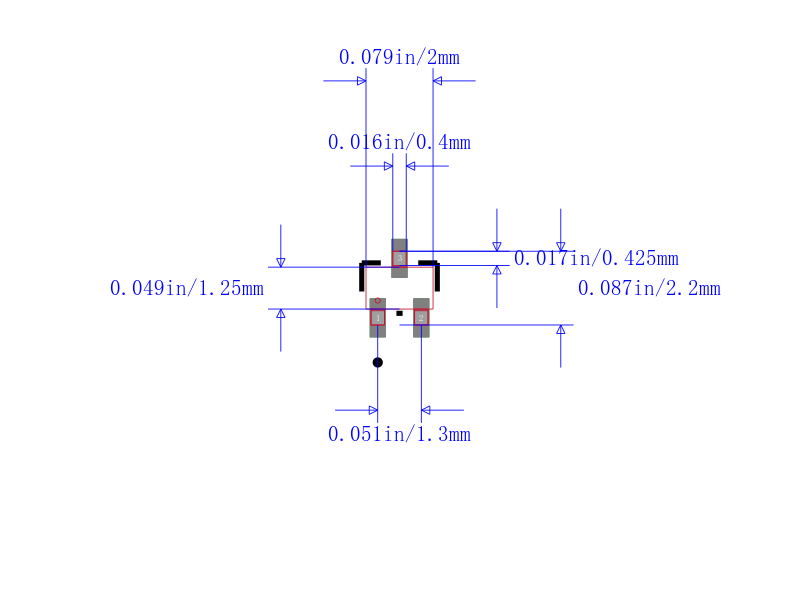

RN1301TE85L,F封装图

RN1301TE85L,F封装图

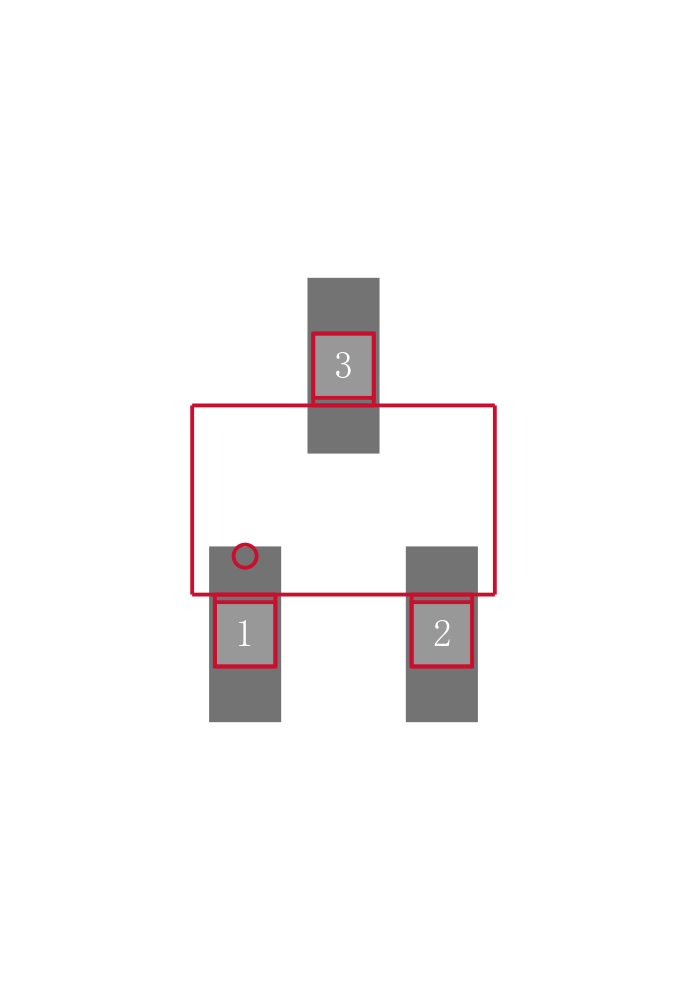

RN1301TE85L,F封装焊盘图

RN1301TE85L,F封装焊盘图

在线购买RN1301TE85L,F
型号 制造商 描述 购买
RN1301TE85L,F Toshiba 东芝 双极晶体管 - 预偏置 100mA 50volts 3Pin 4.7K x 4.7Kohms 搜索库存
替代型号RN1301TE85L,F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: RN1301TE85L,F

品牌: Toshiba 东芝

封装: USM NPN

当前型号

双极晶体管 - 预偏置 100mA 50volts 3Pin 4.7K x 4.7Kohms

当前型号

型号: FJV4105RMTF

品牌: 飞兆/仙童

封装: SOT-23 PNP -50V -100mA 200mW

功能相似

特点•开关应用(偏置电阻内置)•开关电路,逆变器,接口电路,驱动器电路•内置偏置电阻(R1=4.7KΩ,R2=10KΩ)•到FJV3103R补

RN1301TE85L,F和FJV4105RMTF的区别

型号: FJY4005R

品牌: 飞兆/仙童

封装: SC-89 PNP -50V -100mA 200mW

功能相似

PNP外延硅晶体管 PNP Epitaxial Silicon Transistor

RN1301TE85L,F和FJY4005R的区别

型号: PDTC143EE,115

品牌: 恩智浦

封装: SOT-416 NPN 150mW

功能相似

NXP  PDTC143EE,115  晶体管 双极预偏置/数字, BRT, 50 V, 100 mA, 4.7 kohm, 4.7 kohm, 1 电阻比率, SOT-416

RN1301TE85L,F和PDTC143EE,115的区别
