RN214-2.5-02
数据手册.pdf
Schaffner
被动器件
RN214-2.5-02中文资料参数规格
技术参数
额定电压AC 250 V
额定电流 2.5 A
易燃性等级 UL 94 V-0
电感 3.3 mH
电阻 72.0 mΩ
电感公差 -30% ~ 50%
测试频率 10 kHz
额定电流DC 2.5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 250 VAC
电阻DC Max 72 mΩ
封装参数
安装方式 Through Hole
引脚数 4
封装 Through Hole
外形尺寸
长度 25 mm
宽度 15.5 mm
高度 23 mm
封装 Through Hole
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
HTS代码 8504508000
RN214-2.5-02引脚图与封装图

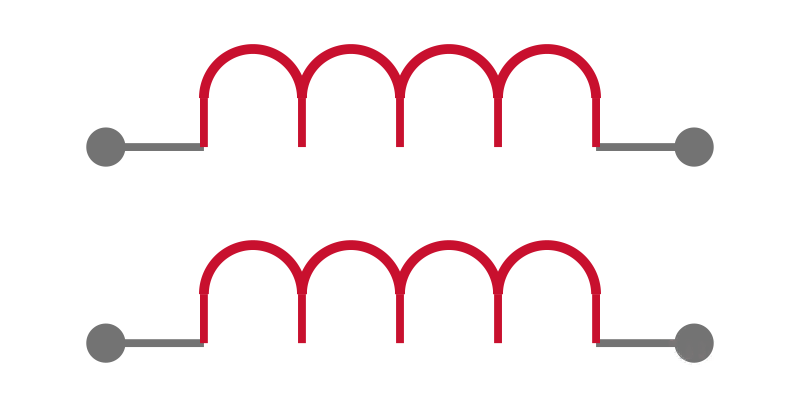

RN214-2.5-02引脚图

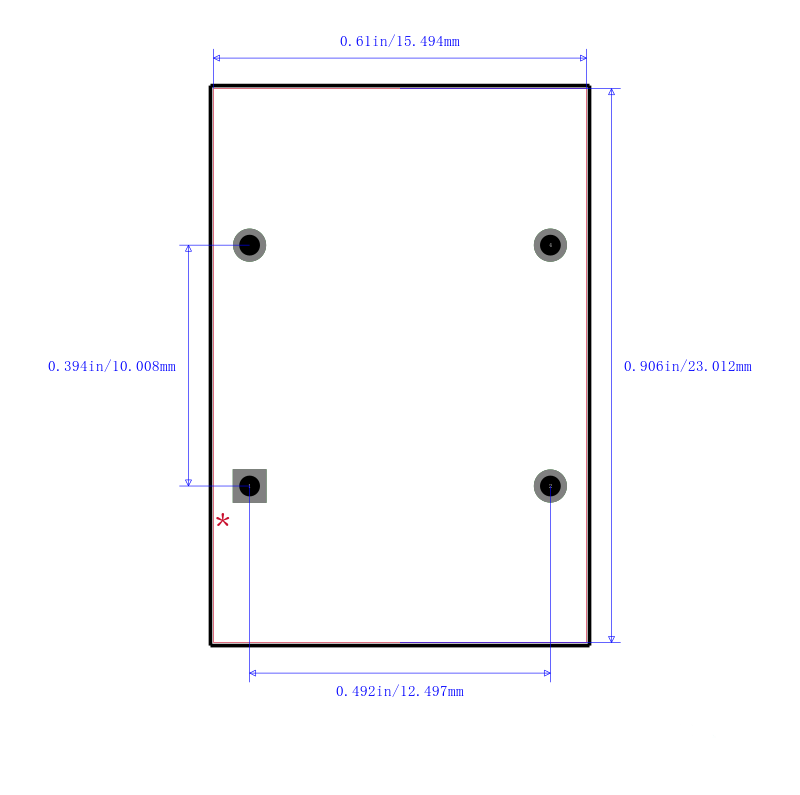

RN214-2.5-02封装图

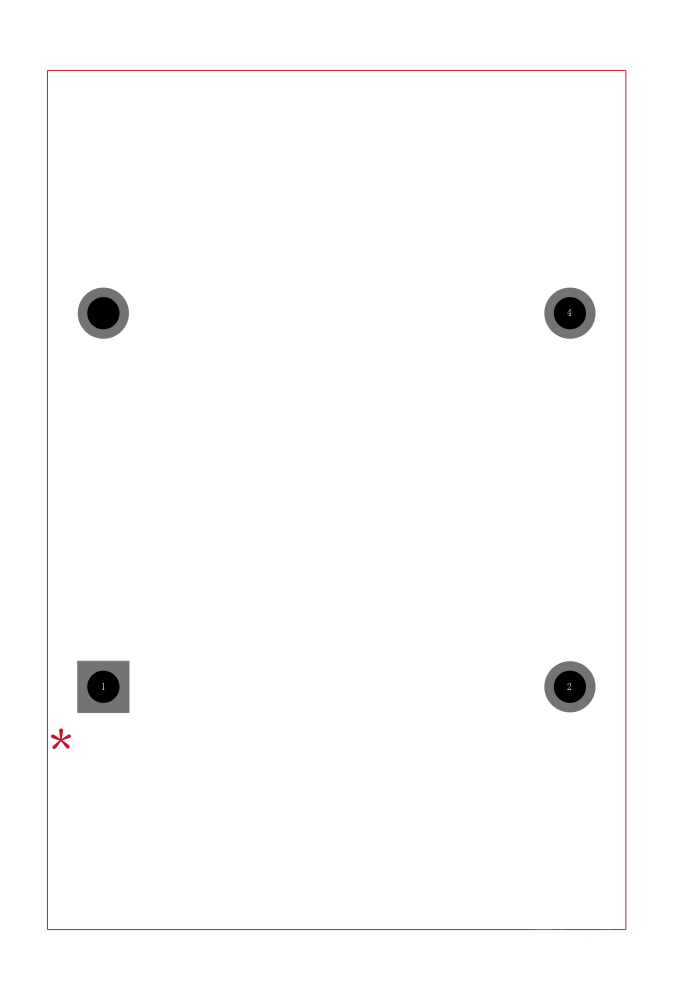

RN214-2.5-02封装焊盘图
