RC0402FR-07100KL

RC0402FR-07100KL

数据手册.pdf
Yageo(国巨) 被动器件

YAGEO  RC0402FR-07100KL  厚膜电阻, 100KΩ, 62.5mW 1%

SMD器/芯片电阻器


欧时:
Resistor Thick film 0402 1% 100K


得捷:
RES 100K OHM 1% 1/16W 0402


立创商城:
100kΩ ±1% 62.5mW


艾睿:
Res Thick Film 0402 100K Ohm 1% 0.063W1/16W ±100ppm/°C Epoxy SMD T/R


Chip1Stop:
Res Thick Film 1.0 x 0.5 mm 100K Ohm 1% 0.063W1/16W 100ppm/ C Molded SMD Paper T/R


Verical:
Res Thick Film 0402 100K Ohm 1% 1/16W �100ppm/C Molded SMD Paper T/R


Newark:
# YAGEO  RC0402FR-07100KL  SMD Chip Resistor, Thick Film, 100 kohm, 50 V, 0402 [1005 Metric], 62.5 mW, ± 1%, RC Series


儒卓力:
**RC0402 100K 1% 0,063W TK100 **


Win Source:
RES SMD 100K OHM 1% 1/16W 0402


RC0402FR-07100KL中文资料参数规格
技术参数

额定电压DC 50 V

容差 ±1 %

额定功率 0.063 W

产品系列 RC

电阻 100 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

精度 ±1 %

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.35 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 10000

制造应用 工业, Industrial, Portable Devices, 便携式器材, 电源管理, Power Management, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

RC0402FR-07100KL引脚图与封装图

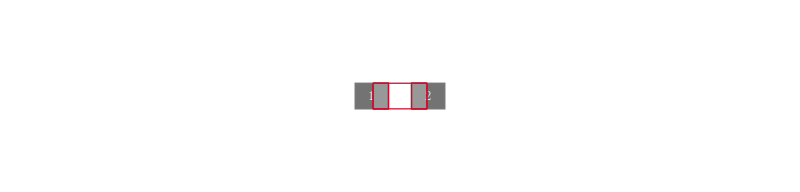

RC0402FR-07100KL引脚图

RC0402FR-07100KL引脚图

RC0402FR-07100KL封装图

RC0402FR-07100KL封装图

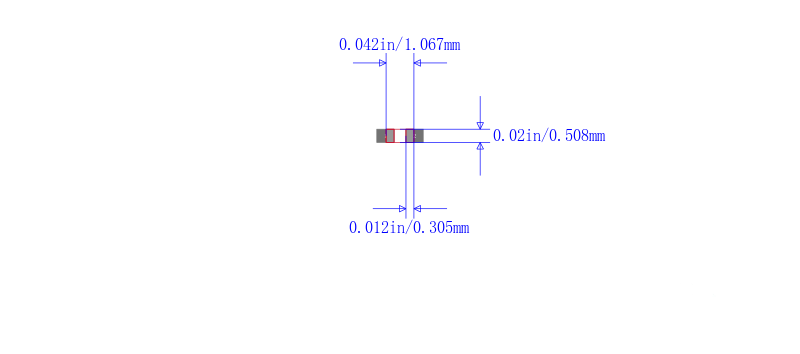

RC0402FR-07100KL封装焊盘图

RC0402FR-07100KL封装焊盘图

在线购买RC0402FR-07100KL
型号 制造商 描述 购买
RC0402FR-07100KL Yageo 国巨 YAGEO  RC0402FR-07100KL  厚膜电阻, 100KΩ, 62.5mW 1% 搜索库存
替代型号RC0402FR-07100KL
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RC0402FR-07100KL

品牌： Yageo 国巨

封装： 0402 100kohms 62.5mW 1per

当前型号

YAGEO  RC0402FR-07100KL  厚膜电阻, 100KΩ, 62.5mW 1%

当前型号

型号： RC0402JR-07100KL

品牌： 国巨

封装： 100kohms 62.5mW 5per

类似代替

YAGEO  RC0402JR-07100KL  厚膜电阻, 100KΩ, 62.5MW 5%, 整卷

RC0402FR-07100KL和RC0402JR-07100KL的区别

型号： ERJ-2RKF1003X

品牌： 松下

封装： 0402 100kohms 100mW 1per

功能相似

PANASONIC ELECTRONIC COMPONENTS  ERJ-2RKF1003X  厚膜电阻, 100KΩ, 100mW, 1%

RC0402FR-07100KL和ERJ-2RKF1003X的区别

型号： CRCW0402100KFKED

品牌： 威世

封装： 0402 100kΩ 63mW ±1%

功能相似

0402 格式 CRCW 系列 - 1% Paper T/R（10kΩ 至 10MΩ）Vishay CRCW 芯片电阻器是厚膜表面安装解决方案。 它们由高质量陶瓷金属上釉制成。 这些厚膜电阻器十分可靠，在 +70°C 的环境下持续 1000 小时，仍具有 ΔR/R ≤1% 的极佳稳定性。 CRCW 芯片电阻器具有纯锡焊接触点，使引线（无铅）和引线包含焊接工艺。### 产品应用信息CRCW 片式电阻器符合 AEC-Q200，适用于汽车应用。

RC0402FR-07100KL和CRCW0402100KFKED的区别
