TE CONNECTIVITY / SCHRACK  RP420012.  通用继电器, RPII/2系列, 功率, DPDT, 12 VDC, 8 A

RPII 系列印刷电路板电源继电器

RPII 系列印刷电路板电源继电器具有 500mW 线圈功率，提供单刀单掷、单刀双掷和双刀双掷触点配置。 部件号 RP3-XXXX 和 RP4-XXXX 为磁通防护型。 部件号 RP7-XXXX 和 RP8-XXXX 为耐清洗型。

线圈功率：500 mW

工作温度范围：- 40 至 +70°C

开关电压：250 V 交流

爬电距离和间隙：8mm

应用：电源、家用设备、加热控制等

### 认可

UL，CSA，VDE


欧时:
RP420012 - TE Connectivity 非闭锁继电器 双刀双掷 PCB 安装, 12V dc RPII 8 A


得捷:
RELAY GEN PURPOSE DPDT 8A 12V


e络盟:
通用继电器, RPII/2系列, 功率, DPDT, 12 VDC, 8 A


艾睿:
Power Relay 12VDC 14A DPDT29x12.6x25.5mm THT


Allied Electronics:
RELAY GEN PURPOSE DPDT 8A 12V


Chip1Stop:
Electromechanical Relay 12VDC 270Ohm 14A DPDT 29x12.6x25.5mm THT Power Relay


Verical:
Electromechanical Relay 12VDC 270Ohm 14A DPDT 29x12.6x25.5mm THT Power Relay


MASTER:
Power Relay 12VDC 8A DPDT29x12.6x25.5mm THT


Online Components:
Power Relay 12VDC 14A DPDT29x12.6x25.5mm THT


Electro Sonic:
Power Relay 12VDC 8A DPDT29x12.6x25.5mm THT


Win Source:
RELAY GEN PURPOSE DPDT 8A 12V / General Purpose Relay DPDT 2 Form C 12VDC Coil Through Hole


RP420012中文资料参数规格
技术参数

额定电压AC 400 V

额定电流 16 A

输入电压DC 12.0 V

触点类型 DPDT

功耗 500 mW

跌落电压 1.20 V

触点额定电流 14 A

线圈电压 12 VDC

线圈电流 44.4 mA

线圈功率DC 500 mW

线圈电阻 270 Ω

载流 8.00 A

额定电流Max 14 A

线圈电压DC 12 V

额定功率Max 2 KVA

开关电流Max 14 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 8

外形尺寸

长度 29 mm

宽度 12.6 mm

高度 25.5 mm

物理参数

触点材质 Silver Cadmium Oxide

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, 自动化与过程控制, Automation & Process Control, 工业, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536490075;8536410050

RP420012引脚图与封装图
RP420012引脚图

RP420012引脚图

RP420012封装图

RP420012封装图

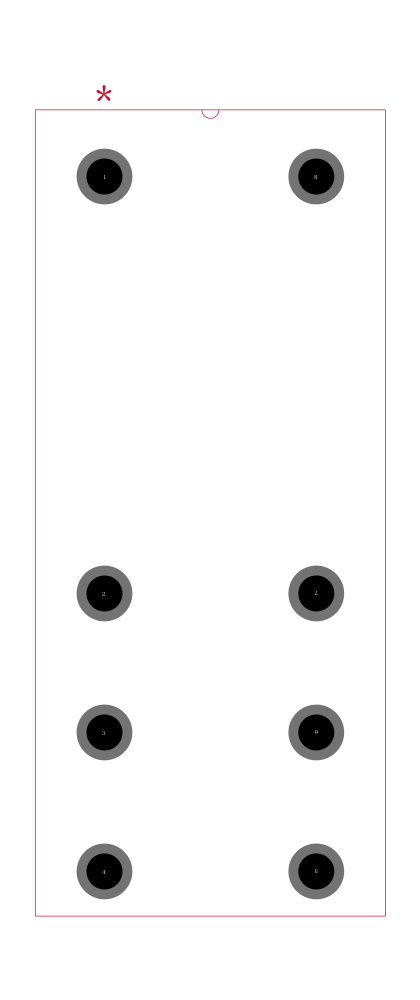

RP420012封装焊盘图

RP420012封装焊盘图

在线购买RP420012
型号 制造商 描述 购买
RP420012 TE Connectivity 泰科 TE CONNECTIVITY / SCHRACK  RP420012.  通用继电器, RPII/2系列, 功率, DPDT, 12 VDC, 8 A 搜索库存
替代型号RP420012
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RP420012

品牌： TE Connectivity 泰科

封装： 12V 270ohms 44.4mA 500mW

当前型号

TE CONNECTIVITY / SCHRACK  RP420012.  通用继电器, RPII/2系列, 功率, DPDT, 12 VDC, 8 A

当前型号

型号： RP821012

品牌： 泰科

封装： 12V 270ohms 21.8mA 500mW

完全替代

TE CONNECTIVITY / SCHRACK  RP821012  通用继电器, RPII/2系列, 功率, 无锁定, DPDT, 12 VDC, 8 A

RP420012和RP821012的区别

型号： 6-1393234-7

品牌： 泰科

封装： 12V

完全替代

Power Relay 12VDC 14A DPDT 29mm 12.6mm 25.5mm THT

RP420012和6-1393234-7的区别

型号： RP820012

品牌： 泰科

封装： 12V 270ohms 44.4mA 500mW

类似代替

RP / II 2 系列继电器电源板继电器，带 2 x CO 触点，用于印刷电路板安装，带 5 mm 引脚间距。 触点类型 | 2 个闭/开 ---|--- 断开容量 | 8 A /250 V 交流（10 A，根据 UL） 触点材料： | 银镉氧化 机械工作寿命： | 3 x 107 次操作 工作时间： | 8 ms 介电强度 | \- 触点/触点：  1 kV 交流 / - 线圈/触点：  4 kV 交流 / - 极/极：  2.5 kV 交流 工作温度： | –40 °C → +70 °C 电压（V 直流） |   |   | 阻抗 | 控制 ---|---|---|---|--- 额定 | 拉入 | 掉出 | 线圈 Ω | 电流 mA 12 | 8.4 | 1.2 | 270 | 44.4 24 | 16.8 | 2.4 | 1100 | 21.8 ### TE Connectivity

RP420012和RP820012的区别
