PBSS4041SPN,115

PBSS4041SPN,115

数据手册.pdf
Nexperia(安世) 分立器件

Nexperia PBSS4041SPN,115, 双 NPN + PNP 晶体管, 6.7 A, Vce=60 V, HFE:75 NPN、80 PNP, 100 MHz, 8引脚 SOIC封装

低饱和电压双 NPN/PNP ,

一系列 NXP BISS(小信号的重大突破)低饱和电压双 NPN/PNP 双极结点晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。


得捷:
TRANS NPN/PNP 60V 6.7A/5.9A 8SO


欧时:
Nexperia PBSS4041SPN,115, 双 NPN + PNP 晶体管, 6.7 A, Vce=60 V, HFE:75 NPN、80 PNP, 100 MHz, 8引脚 SOIC封装


贸泽:
Bipolar Transistors - BJT Dual +/-60V +6.7A -5.9A 0.73W 130MHz


艾睿:
Trans GP BJT NPN/PNP 60V 6.7A/5.9A 2300mW 8-Pin SO T/R


Chip1Stop:
Trans GP BJT NPN/PNP 60V 6.7A/5.9A 8-Pin SO T/R


Win Source:
TRANS NPN/PNP 60V 6.7A/5.9A 8SO / Bipolar BJT Transistor Array NPN, PNP 60V 6.7A, 5.9A 130MHz, 110MHz 2.3W Surface Mount 8-SO


PBSS4041SPN,115中文资料参数规格
技术参数

额定功率 1.4 W

针脚数 8

耗散功率 0.73 W

增益频宽积 130 MHz

击穿电压集电极-发射极 60 V

最小电流放大倍数hFE 300

额定功率Max 2.3 W

直流电流增益hFE 300

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2300 mW

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOT-96-1

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.75 mm

封装 SOT-96-1

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 电机驱动与控制, 工业, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

PBSS4041SPN,115引脚图与封装图
PBSS4041SPN,115引脚图

PBSS4041SPN,115引脚图

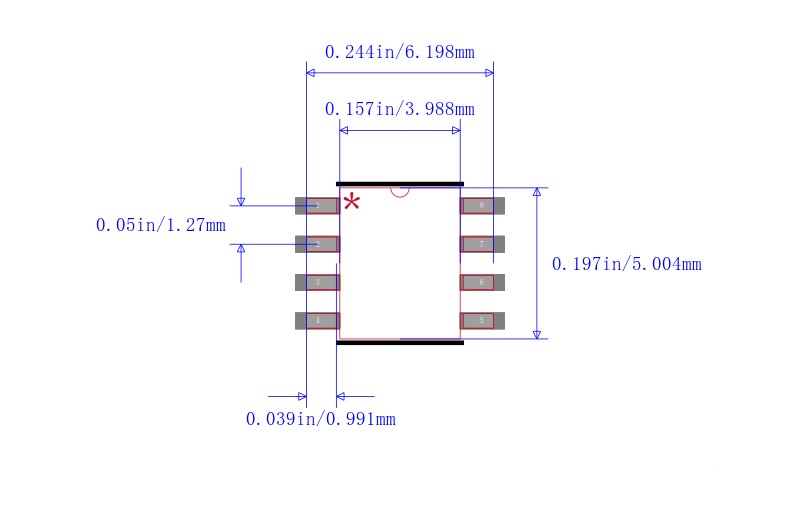

PBSS4041SPN,115封装图

PBSS4041SPN,115封装图

PBSS4041SPN,115封装焊盘图

PBSS4041SPN,115封装焊盘图

在线购买PBSS4041SPN,115
型号 制造商 描述 购买
PBSS4041SPN,115 Nexperia 安世 Nexperia PBSS4041SPN,115, 双 NPN + PNP 晶体管, 6.7 A, Vce=60 V, HFE:75 NPN、80 PNP, 100 MHz, 8引脚 SOIC封装 搜索库存
替代型号PBSS4041SPN,115
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PBSS4041SPN,115

品牌: Nexperia 安世

封装:

当前型号

Nexperia PBSS4041SPN,115, 双 NPN + PNP 晶体管, 6.7 A, Vce=60 V, HFE:75 NPN、80 PNP, 100 MHz, 8引脚 SOIC封装

当前型号

型号: PBSS4041SPN

品牌: 安世

封装: SOIC

功能相似

低饱和电压双 NPN/PNP 晶体管,Nexperia一系列 NXP BISS(小信号的重大突破)低饱和电压双 NPN/PNP 双极结点晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。### 双极晶体管,Nexperia
