PT570012
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
PT570012中文资料参数规格
技术参数
额定电流 6 A
输入电压DC 12.0 V
触点类型 4PDT
功耗 36.0 mW
跌落电压 1.20 V
触点额定电流 6.00 A
线圈电压 12 VDC
线圈电流 62.5 mA
线圈功率DC 750 mW
线圈电阻 192 Ω
载流 6.00 A
额定电流Max 12 A
线圈电压DC 12 V
额定功率Max 1.5 KVA
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压 12 VDC
额定电压AC Max 240 V
封装参数
安装方式 PCB
引脚数 14
外形尺寸
长度 28 mm
宽度 22.5 mm
高度 29 mm
物理参数
触点材质 Silver
工作温度 -40℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Carton
制造应用 自动化与过程控制, Automation & Process Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
HTS代码 8536410050
PT570012引脚图与封装图

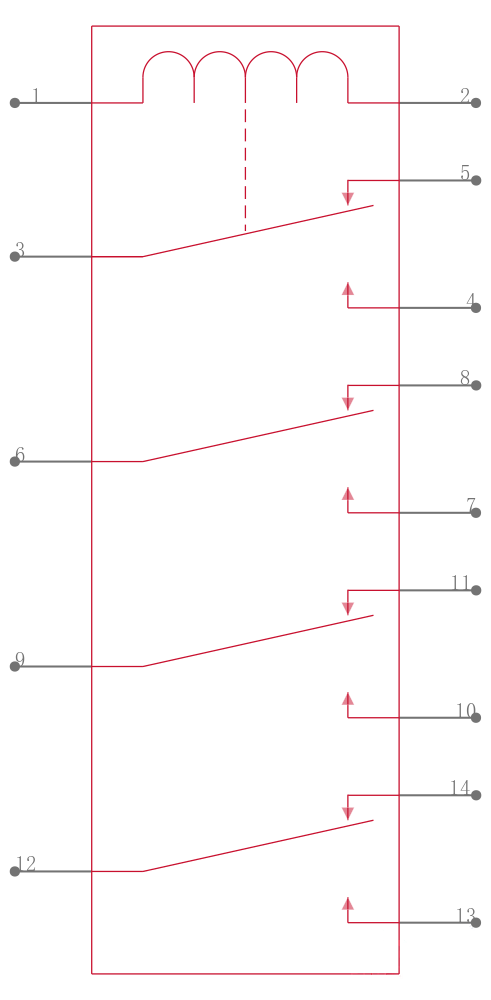

PT570012引脚图

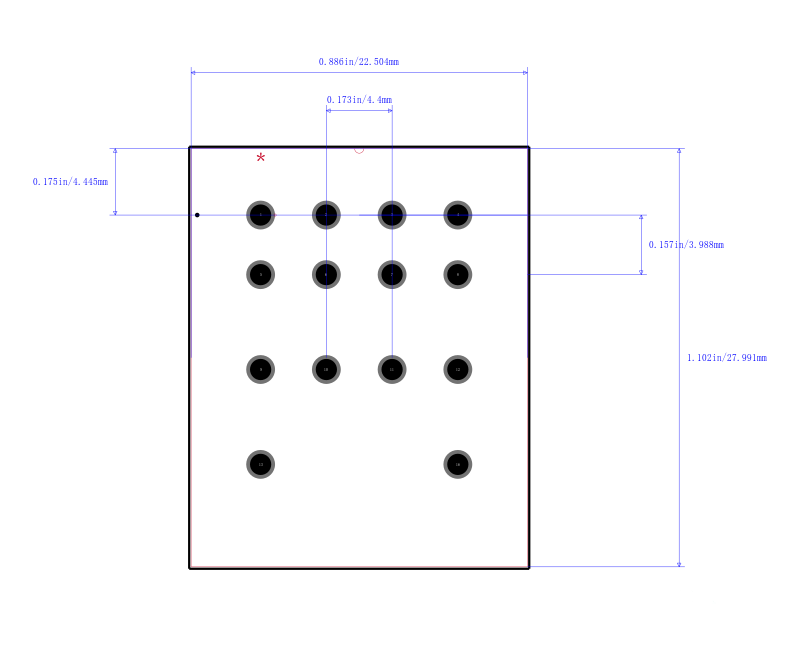

PT570012封装图

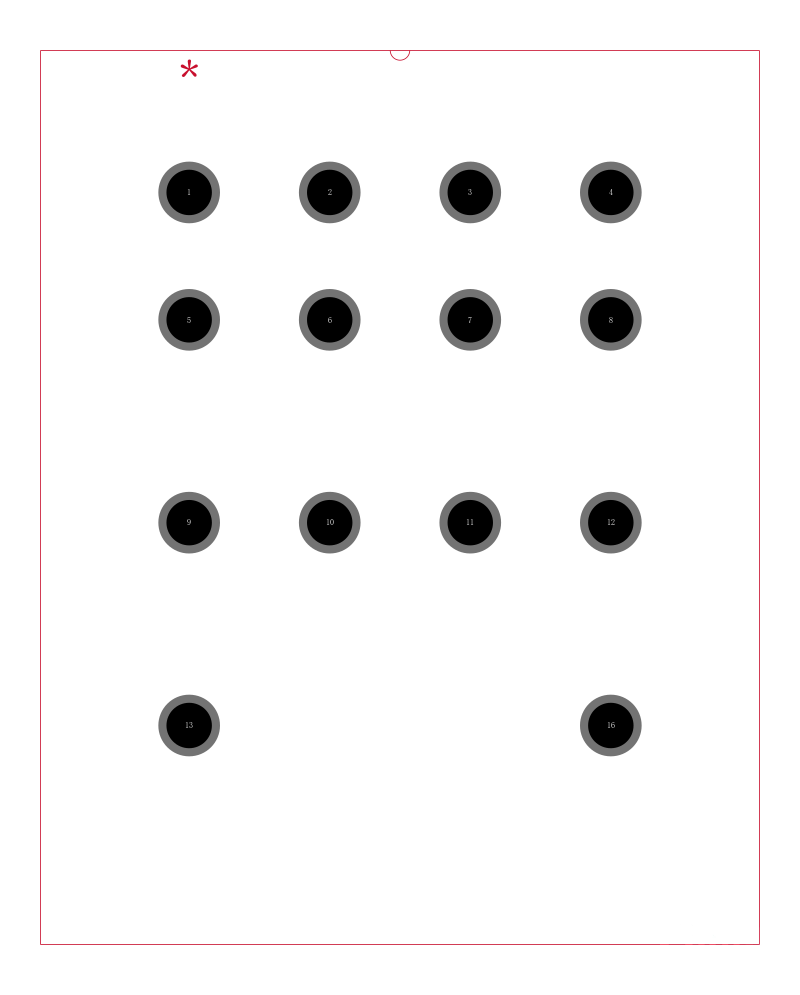

PT570012封装焊盘图
替代型号PT570012
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT570012 品牌： TE Connectivity 泰科 封装： 12V 192Ω 62.5mA 750mW | 当前型号 | 通用继电器, PT系列, 功率, 无锁定, 4PDT, 12 VDC, 6 A | 当前型号 |
| 型号： KHAU-17D12-12 品牌： 泰科 封装： 12V 160Ω 900mW | 类似代替 | TE CONNECTIVITY / POTTER & BRUMFIELD KHAU-17D12-12 功率继电器 | PT570012和KHAU-17D12-12的区别 |
| 型号： PT570024 品牌： 泰科 封装： | 功能相似 | TE CONNECTIVITY / SCHRACK PT570024 功率继电器, PT系列, 4PDT, 24 VDC, 6 A, 插座, 非闭锁 | PT570012和PT570024的区别 |
| 型号： 782XDXH10-12D 品牌： 施耐德 封装： 12V 160Ω | 功能相似 | SCHNEIDER ELECTRIC/MAGNECRAFT 782XDXH10-12D 功率继电器, 12VDC | PT570012和782XDXH10-12D的区别 |
