PIC16C558-04/P

PIC16C558-04/P

数据手册.pdf
Microchip(微芯) 主动器件

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - PDIP-18

PIC PIC® 16C Microcontroller IC 8-Bit 4MHz 3.5KB 2K x 14 OTP 18-PDIP


得捷:
IC MCU 8BIT 3.5KB OTP 18DIP


立创商城:
PIC 4MHz RAM：128Byte


艾睿:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18-Pin PDIP Tube


Allied Electronics:
3.5 KB OTP; 128 RAM; 13 I/O18 PDIP .300in TUBE


Verical:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18-Pin PDIP Tube


Newark:
# MICROCHIP  PIC16C558-04/P  8 Bit Microcontroller, One Time Programmable, PIC16C5xx, 4 MHz, 3.5 KB, 128 Byte, 18 Pins, DIP


DeviceMart:
IC MCU OTP 2KX14 18DIP


Win Source:
IC MCU 8BIT 3.5KB OTP 18PDIP


PIC16C558-04/P中文资料参数规格
技术参数

频率 4 MHz

电源电压DC 5.00 V, 5.50 V max

时钟频率 4.00 MHz, 20.0 MHz

RAM大小 128 x 8

位数 8

I/O引脚数 13

存取时间 4.00 µs

内核架构 PIC

内存容量 1000 B

内核子架构 PIC16

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Through Hole

引脚数 18

封装 PDIP-18

外形尺寸

封装 PDIP-18

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

PIC16C558-04/P引脚图与封装图

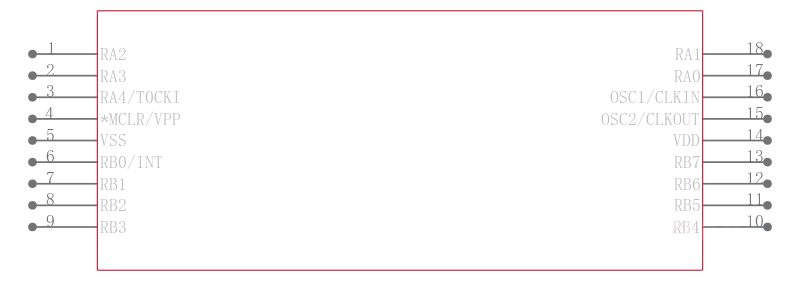

PIC16C558-04/P引脚图

PIC16C558-04/P引脚图

PIC16C558-04/P封装图

PIC16C558-04/P封装图

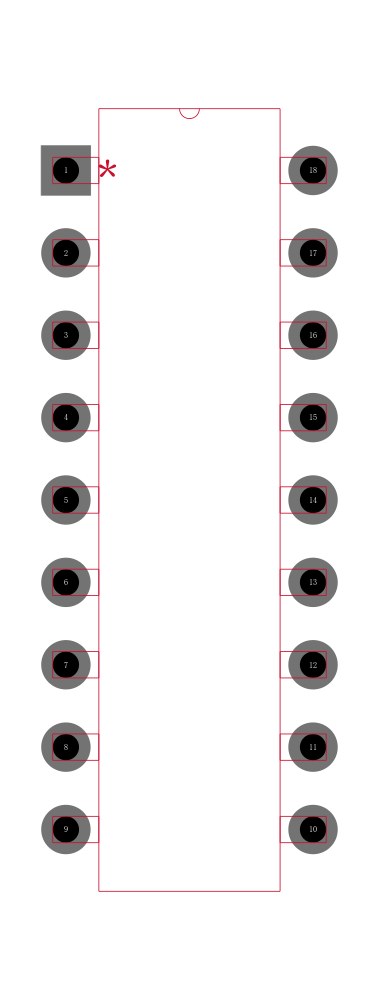

PIC16C558-04/P封装焊盘图

PIC16C558-04/P封装焊盘图

在线购买PIC16C558-04/P
型号 制造商 描述 购买
PIC16C558-04/P Microchip 微芯 PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - PDIP-18 搜索库存
替代型号PIC16C558-04/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16C558-04/P

品牌： Microchip 微芯

封装： DIP 8Bit 4MHz 18Pin

当前型号

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - PDIP-18

当前型号

型号： PIC16C558-04/SO

品牌： 微芯

封装： SOIC 4MHz 18Pin

类似代替

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-18

PIC16C558-04/P和PIC16C558-04/SO的区别

型号： PIC16C558-04I/SO

品牌： 微芯

封装： SOIC 4MHz 18Pin

类似代替

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-18

PIC16C558-04/P和PIC16C558-04I/SO的区别

型号： PIC16C558-20/P

品牌： 微芯

封装： DIP 8Bit 20MHz 18Pin

类似代替

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - PDIP-18

PIC16C558-04/P和PIC16C558-20/P的区别
