PIC16LF876-04I/SO

PIC16LF876-04I/SO

数据手册.pdf
Microchip(微芯) 主动器件

PIC16 系列 368 B RAM 14 kB 闪存 8 位 CMOS 微控制器 - SOIC-28

PIC series IC 8 位 4MHz 14KB（8K x 14） 闪存 28-SOIC


得捷:
IC MCU 8BIT 14KB FLASH 28SOIC


立创商城:
PIC 4MHz 闪存：8K@x14bit RAM：368Byte


贸泽:
8位微控制器 -MCU 8kx14 Flash


艾睿:
MCU 8-bit PIC16 PIC RISC 14KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Allied Electronics:
14 KB Flash; 368 RAM; 22 I/O28 SOIC .300in TUBE


安富利:
MCU 8-bit PIC16 PIC RISC 14KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Chip1Stop:
MCU 8-bit PIC16 PIC RISC 14KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Newark:
# MICROCHIP  PIC16LF876-04I/SO  8 Bit Microcontroller, Flash, PIC16LF8xx, 4 MHz, 14 KB, 368 Byte, 28 Pins, SOIC


儒卓力:
**PIC16LF 14K SOIC28 85°C **


Online Components:
MCU 8-bit PIC16 PIC RISC 14KB Flash 5V 28-Pin SOIC W Tube


DeviceMart:
IC MCU FLASH 8KX14 EE A/D 28SOIC


Electro Sonic:
MCU 8-bit PIC16 PIC RISC 14KB Flash 5V 28-Pin SOIC W Tube


PIC16LF876-04I/SO中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 4.00 MHz

RAM大小 368 B

位数 8

耗散功率 1000 mW

FLASH内存容量 14 KB

I/O引脚数 22

存取时间 4.00 µs

内核架构 PIC

内核子架构 PIC16

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 17.87 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8542310001

PIC16LF876-04I/SO引脚图与封装图

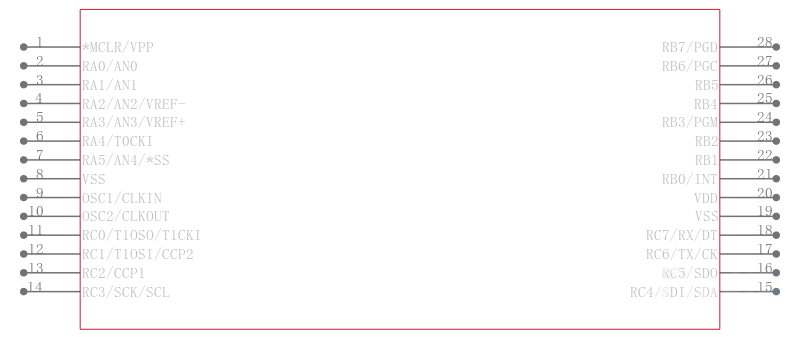

PIC16LF876-04I/SO引脚图

PIC16LF876-04I/SO引脚图

PIC16LF876-04I/SO封装图

PIC16LF876-04I/SO封装图

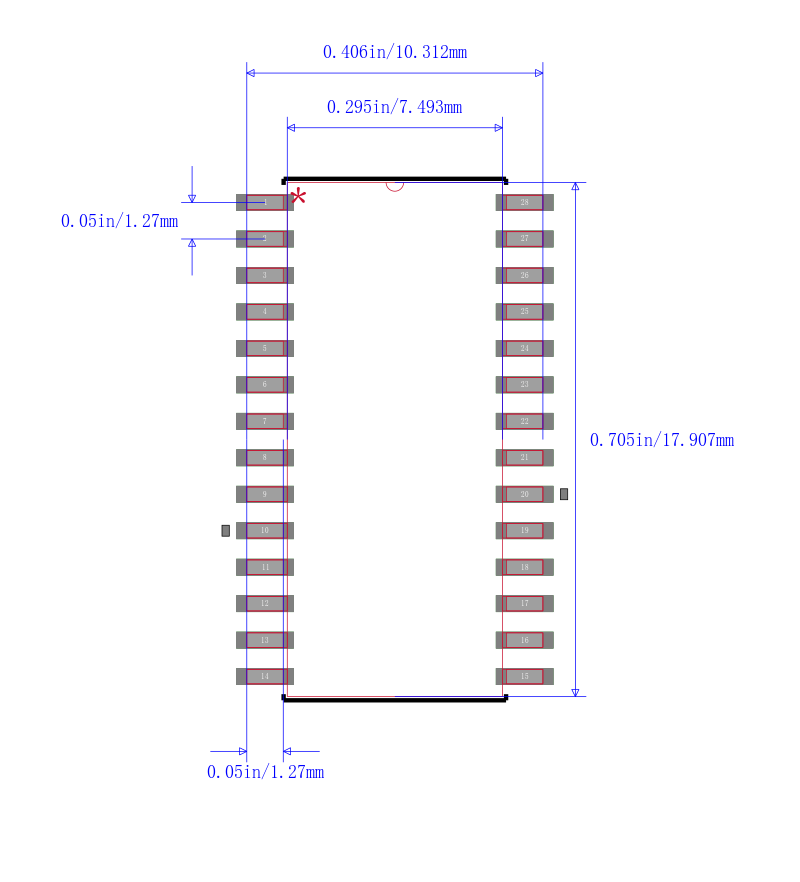

PIC16LF876-04I/SO封装焊盘图

PIC16LF876-04I/SO封装焊盘图

在线购买PIC16LF876-04I/SO
型号 制造商 描述 购买
PIC16LF876-04I/SO Microchip 微芯 PIC16 系列 368 B RAM 14 kB 闪存 8 位 CMOS 微控制器 - SOIC-28 搜索库存
替代型号PIC16LF876-04I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16LF876-04I/SO

品牌： Microchip 微芯

封装： SOIC 4MHz 28Pin

当前型号

PIC16 系列 368 B RAM 14 kB 闪存 8 位 CMOS 微控制器 - SOIC-28

当前型号

型号： PIC16LF876A-I/SO

品牌： 微芯

封装： SOIC 8Bit 20MHz 28Pin

类似代替

MICROCHIP  PIC16LF876A-I/SO  微控制器, 8位, 闪存, PIC16LF8xx, 20 MHz, 14 KB, 368 Byte, 28 引脚, SOIC

PIC16LF876-04I/SO和PIC16LF876A-I/SO的区别

型号： PIC16LF876A-I/SS

品牌： 微芯

封装： SSOP 8Bit 20MHz 28Pin

类似代替

PIC16F873A/874A/876A/877A 8 位闪存微控制器### PIC16 微控制器

PIC16LF876-04I/SO和PIC16LF876A-I/SS的区别

型号： PIC16LF876-04/SO

品牌： 微芯

封装： SOIC 4MHz 28Pin

类似代替

PIC16F873/874/876/877 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F873/874/876/877 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 64 字节的 EEPROM。### 微控制器功能最大 20 MHz CPU 速度 35 个指令 8 级硬件堆栈 22 个输入/输出引脚 – PIC16F873/876 33 个输入/输出引脚 – PIC16F874/877 通电重置 POR 掉电重置 BOR 通电计时器 PWRT 振荡器启动计时器 OST 监控计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设10 位模拟到数字转换器 ADC - PIC16F873/876 5 通道，PIC16F874/877 8 通道 两个捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 通用同步异步接收器发射器 USART 从并行端口 PSP – 仅限 PIC16F874/877 型号 ### PIC16 微控制器

PIC16LF876-04I/SO和PIC16LF876-04/SO的区别
