PIC18LF2220-I/SO

PIC18LF2220-I/SO

数据手册.pdf
Microchip(微芯) 微处理器

28 /40/ 44引脚高性能,增强型闪存微控制器与10位A / D和纳瓦技术 28/40/44-Pin High-Performance, Enhanced Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology

PIC series IC 8 位 40MHz 4KB(2K x 16) 闪存 28-SOIC


得捷:
IC MCU 8BIT 4KB FLASH 28SOIC


立创商城:
PIC18LF2220-I/SO


贸泽:
8位微控制器 -MCU 4KB 512 RAM 25I/O


艾睿:
MCU 8-bit PIC18 PIC RISC 4KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Allied Electronics:
4 KB Flash, 512 RAM, 25 I/O28 SOIC .300in TUBE


安富利:
MCU 8-bit PIC18 PIC RISC 4KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Verical:
MCU 8-bit PIC RISC 4KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Newark:
8 Bit Microcontroller, Flash, PIC18LF2xxx, 40 MHz, 4 KB, 512 Byte, 28 Pins, SOIC


DeviceMart:
IC MCU FLASH 2KX16 EEPROM 28SOIC


PIC18LF2220-I/SO中文资料参数规格
技术参数

频率 40 MHz

电源电压DC 5.00 V, 5.50 V max

时钟频率 40.0 MHz

RAM大小 512 B

位数 8

耗散功率 1000 mW

I/O引脚数 25

存取时间 40.0 µs

内核架构 PIC

内核子架构 PIC18

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压Max 5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 17.87 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC18LF2220-I/SO引脚图与封装图
PIC18LF2220-I/SO引脚图

PIC18LF2220-I/SO引脚图

PIC18LF2220-I/SO封装图

PIC18LF2220-I/SO封装图

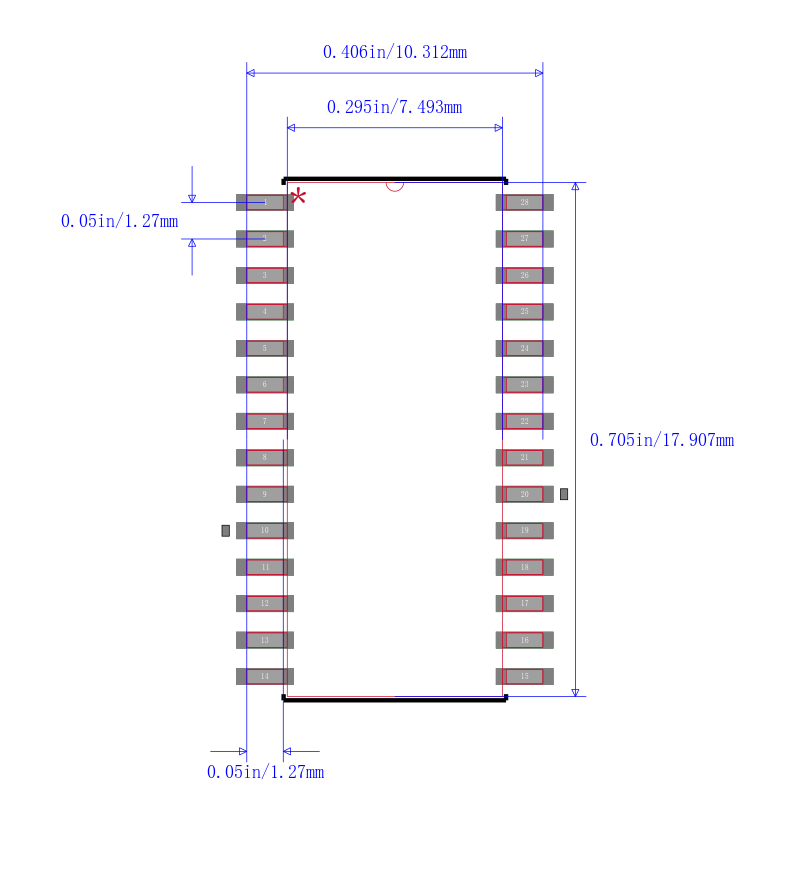

PIC18LF2220-I/SO封装焊盘图

PIC18LF2220-I/SO封装焊盘图

在线购买PIC18LF2220-I/SO
型号 制造商 描述 购买
PIC18LF2220-I/SO Microchip 微芯 28 /40/ 44引脚高性能,增强型闪存微控制器与10位A / D和纳瓦技术 28/40/44-Pin High-Performance, Enhanced Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology 搜索库存
替代型号PIC18LF2220-I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PIC18LF2220-I/SO

品牌: Microchip 微芯

封装: SOIC 40MHz 28Pin

当前型号

28 /40/ 44引脚高性能,增强型闪存微控制器与10位A / D和纳瓦技术 28/40/44-Pin High-Performance, Enhanced Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology

当前型号

型号: PIC18LF2221-I/SO

品牌: 微芯

封装: SOIC 40MHz 28Pin

类似代替

PIC18 系列 512 B RAM 4 kB 闪存 8位 增强型 微控制器 - SOIC-28

PIC18LF2220-I/SO和PIC18LF2221-I/SO的区别

型号: PIC18LF2220T-I/SO

品牌: 微芯

封装: SOIC 40MHz 28Pin

类似代替

28 /40/ 44引脚高性能,增强型闪存微控制器与10位A / D和纳瓦技术 28/40/44-Pin High-Performance, Enhanced Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology

PIC18LF2220-I/SO和PIC18LF2220T-I/SO的区别
