PMBT2369
数据手册.pdf
NXP
恩智浦
分立器件
NXP PMBT2369 单晶体管 双极, 开关, NPN, 15 V, 500 MHz, 250 mW, 200 mA, 20 hFE

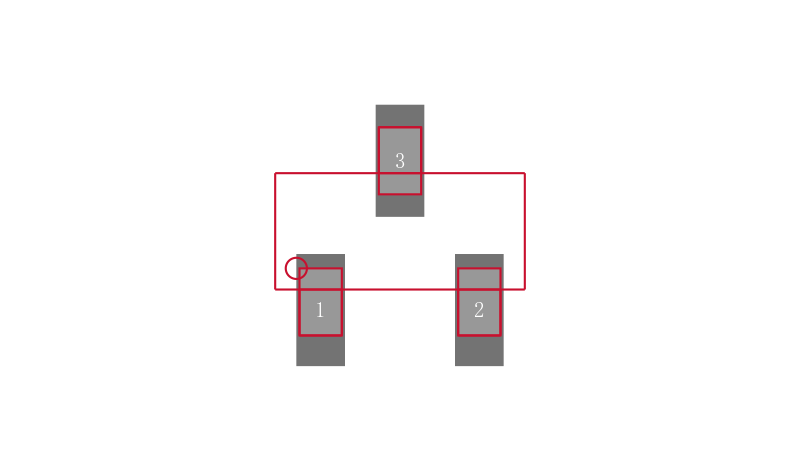

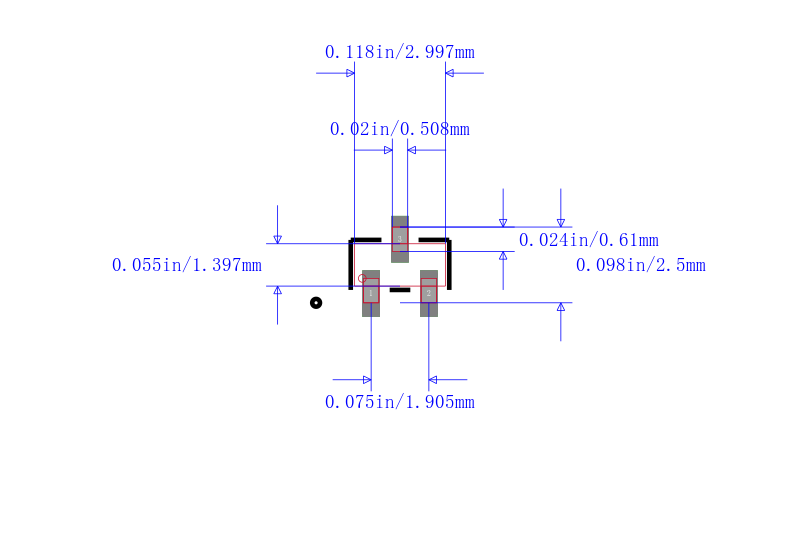

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 40V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 15V 集电极连续输出电流ICCollector CurrentIC| 200mA/0.2A 截止频率fTTranstion FrequencyfT| 500MHz 直流电流增益hFEDC Current GainhFE| 120 管压降VCE（sat）Collector-Emitter Saturation Voltage| 250mV/0.25V 耗散功率PcPower Dissipation| 250mW/0.25W Description & Applications| NPN switching transistors FEATURES • Low current max. 200 mA • Low voltage max. 15 V. APPLICATIONS • High-speed switching, especially in portable equipment. DESCRIPTION NPN switching transistor in a SOT23 plastic package. 描述与应用| NPN开关 特点 •低电流（最大200毫安） •低电压（最大15 V）。 应用 •高速切换，特别是在便携式设备。 说明 NPN开关晶体管在SOT23塑料包装。
