PNP7WVJT-91-1R中文资料参数规格
技术参数
容差 ±5 %
额定功率 7 W
产品系列 PNP
电阻 1 Ω
阻值偏差 ±5 %
封装参数
安装方式 Through Hole
引脚数 2
封装 轴向引线
外形尺寸
长度 25.0 mm
脚长度 38.0 mm
封装 轴向引线
物理参数
工作温度 -40℃ ~ 200℃
温度系数 0ppm/℃ ~ 600ppm/℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
PNP7WVJT-91-1R引脚图与封装图
PNP7WVJT-91-1R引脚图

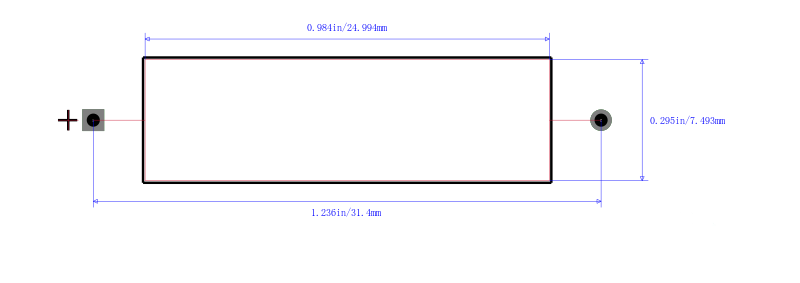

PNP7WVJT-91-1R封装图

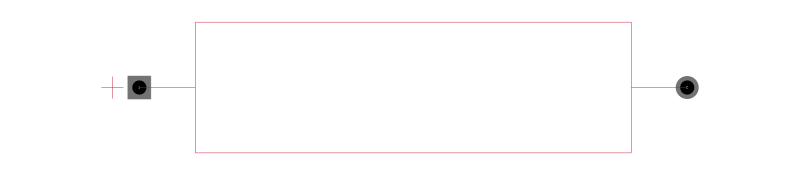

PNP7WVJT-91-1R封装焊盘图
在线购买PNP7WVJT-91-1R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PNP7WVJT-91-1R | Yageo 国巨 | 绕线电阻 1Ω ±5% 7W | 搜索库存 |
替代型号PNP7WVJT-91-1R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PNP7WVJT-91-1R 品牌： Yageo 国巨 封装： 1Ω ±5% 7W | 当前型号 | 绕线电阻 1Ω ±5% 7W | 当前型号 |
| 型号： W22-1RJI 品牌： TT Electronics/Welwyn 封装： 1Ω 7W ±5% | 类似代替 | WELWYN W22-1RJI 通孔电阻器, W22系列, 1 ohm, 7 W, ± 5%, 200 V, 轴向引线 | PNP7WVJT-91-1R和W22-1RJI的区别 |
