PIC18F45J10-I/P

PIC18F45J10-I/P

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC18F45J10-I/P  微控制器, 8位, 闪存, PIC18FxxJxx, 40 MHz, 32 KB, 1 KB, 40 引脚, DIP

PIC18F2xJ10/4xJ10 8 位闪存


得捷:
IC MCU 8BIT 32KB FLASH 40DIP


立创商城:
PIC 40MHz 闪存：16K@x16bit RAM：1KB


欧时:
Microchip PIC18F 系列 MCU 8 bit PIC PIC18F45J10-I/P, 40MHz, 32 kB ROM 闪存, 1.024 kB RAM, PDIP-40


e络盟:
MICROCHIP  PIC18F45J10-I/P  微控制器, 8位, 闪存, PIC18FxxJxx, 40 MHz, 32 KB, 1 KB, 40 引脚, DIP


艾睿:
MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V 40-Pin PDIP Tube


Allied Electronics:
Microchip PIC18F45J10-I/P, 8bit PIC Microcontroller, 40MHz, 32 kB Flash, 40-Pin PDIP


Chip1Stop:
MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V 40-Pin PDIP Tube


Newark:
# MICROCHIP  PIC18F45J10-I/P  8 Bit Microcontroller, Flash, PIC18FxxJxx, 40 MHz, 32 KB, 1 KB, 40, DIP


DeviceMart:
IC PIC MCU FLASH 16KX16 40DIP


PIC18F45J10-I/P中文资料参数规格
技术参数

电源电压DC 3.30 V, 3.60 V max

工作电压 2.7V ~ 3.6V

针脚数 40

时钟频率 40.0 MHz

RAM大小 1 KB

位数 8

FLASH内存容量 32 KB

I/O引脚数 32

存取时间 40.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 32 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Through Hole

引脚数 40

封装 DIP-40

外形尺寸

长度 53.21 mm

宽度 0.58 in

高度 4.95 mm

封装 DIP-40

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

PIC18F45J10-I/P引脚图与封装图

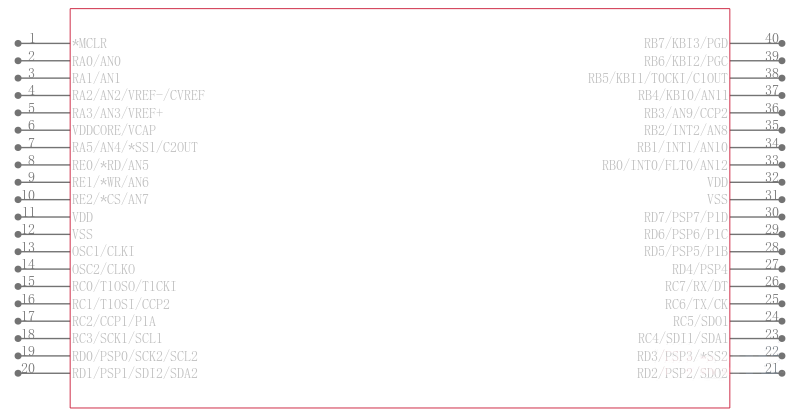

PIC18F45J10-I/P引脚图

PIC18F45J10-I/P引脚图

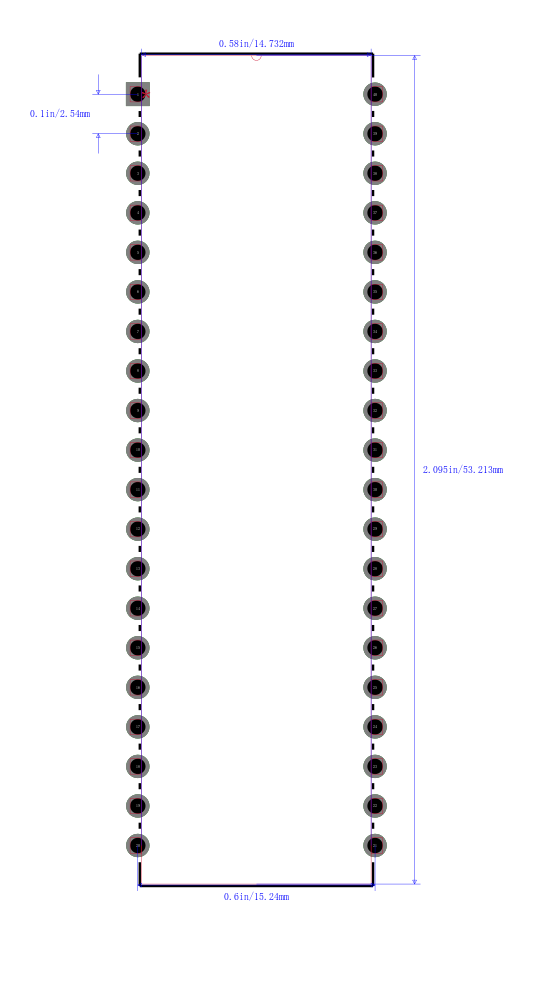

PIC18F45J10-I/P封装图

PIC18F45J10-I/P封装图

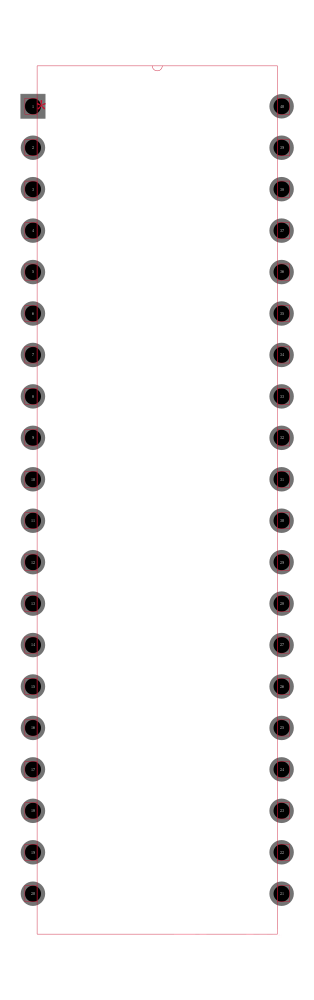

PIC18F45J10-I/P封装焊盘图

PIC18F45J10-I/P封装焊盘图

在线购买PIC18F45J10-I/P
型号 制造商 描述 购买
PIC18F45J10-I/P Microchip 微芯 MICROCHIP  PIC18F45J10-I/P  微控制器, 8位, 闪存, PIC18FxxJxx, 40 MHz, 32 KB, 1 KB, 40 引脚, DIP 搜索库存
替代型号PIC18F45J10-I/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC18F45J10-I/P

品牌： Microchip 微芯

封装： DIP 8Bit 40MHz 40Pin

当前型号

MICROCHIP  PIC18F45J10-I/P  微控制器, 8位, 闪存, PIC18FxxJxx, 40 MHz, 32 KB, 1 KB, 40 引脚, DIP

当前型号

型号： PIC18F45J10-I/ML

品牌： 微芯

封装： QFN 40MHz 44Pin

类似代替

PIC18 系列 1024 B RAM 32 kB 闪存 8位 微控制器 - QFN-44

PIC18F45J10-I/P和PIC18F45J10-I/ML的区别

型号： PIC18F45J10-E/P

品牌： 微芯

封装： DIP 40MHz 40Pin

类似代替

28 /40/ 44引脚高性能RISC微控制器采用纳瓦技术 28/40/44-Pin High-Performance RISC Microcontrollers with nanoWatt Technology

PIC18F45J10-I/P和PIC18F45J10-E/P的区别

型号： PIC18F45J10-I/PT

品牌： 微芯

封装： TQFP 8Bit 40MHz 44Pin

功能相似

MICROCHIP  PIC18F45J10-I/PT  微控制器, 8位, 闪存, PIC18FxxJxx, 40 MHz, 32 KB, 1 KB, 44 引脚, TQFP

PIC18F45J10-I/P和PIC18F45J10-I/PT的区别
