PIC18F2685-I/SP

PIC18F2685-I/SP

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC18F2685-I/SP  微控制器, 8位, 闪存, PIC18F2xxx, 40 MHz, 96 KB, 3.25 KB, 28 引脚, DIP

PIC18F2682/2685/4682/4685 8 位闪存


得捷:
IC MCU 8BIT 96KB FLASH 28SPDIP


欧时:
Microchip PIC18F 系列 MCU 8 bit PIC PIC18F2685-I/SP, 40MHz, 96 kB ROM 闪存, 3.328 kB RAM, SPDIP-28


立创商城:
PIC 40MHz 闪存：48K@x16bit RAM：3.25KB


贸泽:
8位微控制器 -MCU 96KB 3328bytes-RAM 25I/O


e络盟:
8位 MCU微控制单元, 闪存, PIC18 Family PIC18F26xx Series Microcontrollers, 40 MHz, 96 KB, 3.25 KB, 28 引脚


艾睿:
MCU 8-bit PIC18 PIC RISC 96KB Flash 5V 28-Pin SPDIP Tube


Allied Electronics:
MCU, 8-Bit, CMOS, 28-Pin, 96KB Flash, 3328 RAM, 25 I/O, ECAN


安富利:
MCU 8-Bit PIC18 PIC RISC 96KB Flash 5V 28-Pin SPDIP Tube


Chip1Stop:
MCU 8-bit PIC RISC 96KB Flash 5V 28-Pin SPDIP Tube


Verical:
MCU 8-bit PIC RISC 96KB Flash 5V 28-Pin SPDIP Tube


Newark:
# MICROCHIP  PIC18F2685-I/SP  8 Bit Microcontroller, Flash, PIC18F2xxx, 40 MHz, 96 KB, 3.25 KB, 28, DIP


Online Components:
MCU 8-bit PIC18 PIC RISC 96KB Flash 5V 28-Pin SPDIP Tube


DeviceMart:
IC PIC MCU FLASH 48KX16 28SDIP


PIC18F2685-I/SP中文资料参数规格
技术参数

频率 40 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 4.2V ~ 5.5V

针脚数 28

时钟频率 40.0 MHz

RAM大小 3.25 KB

位数 8

耗散功率 1000 mW

FLASH内存容量 96 KB

I/O引脚数 25

存取时间 40.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 25 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.2 V

封装参数

安装方式 Through Hole

引脚数 28

封装 DIP-28

外形尺寸

长度 35.56 mm

宽度 0.295 in

高度 3.81 mm

封装 DIP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, 照明, 工业, 医用, 车用, Industrial, 电机驱动与控制, 消费电子产品, Medical, Automotive, Consumer Electronics, Security, Motor Drive & Control, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

PIC18F2685-I/SP引脚图与封装图

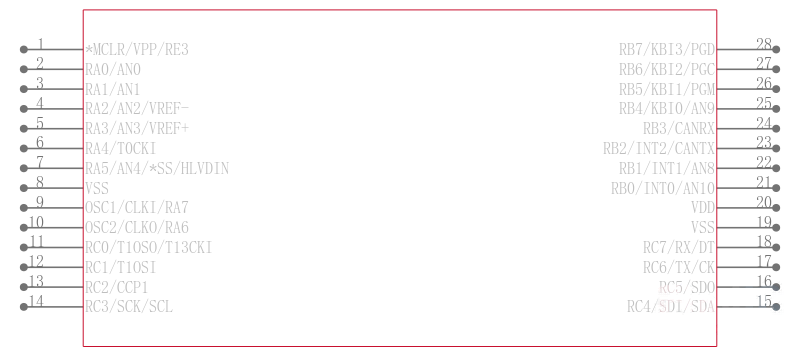

PIC18F2685-I/SP引脚图

PIC18F2685-I/SP引脚图

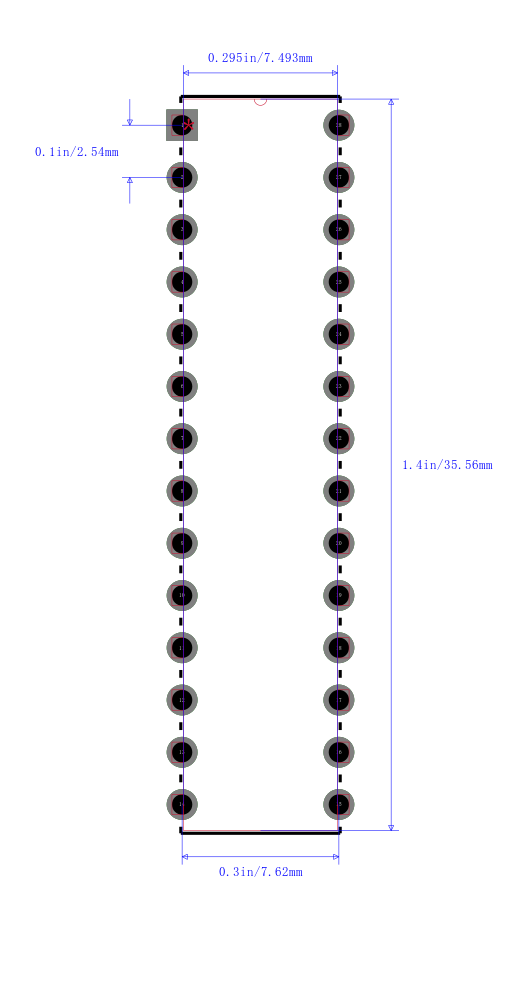

PIC18F2685-I/SP封装图

PIC18F2685-I/SP封装图

PIC18F2685-I/SP封装焊盘图

PIC18F2685-I/SP封装焊盘图

在线购买PIC18F2685-I/SP
型号 制造商 描述 购买
PIC18F2685-I/SP Microchip 微芯 MICROCHIP  PIC18F2685-I/SP  微控制器, 8位, 闪存, PIC18F2xxx, 40 MHz, 96 KB, 3.25 KB, 28 引脚, DIP 搜索库存
替代型号PIC18F2685-I/SP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC18F2685-I/SP

品牌： Microchip 微芯

封装： SDIP 8Bit 40MHz 28Pin

当前型号

MICROCHIP  PIC18F2685-I/SP  微控制器, 8位, 闪存, PIC18F2xxx, 40 MHz, 96 KB, 3.25 KB, 28 引脚, DIP

当前型号

型号： PIC18LF2685-I/SP

品牌： 微芯

封装： DIP 8Bit 40MHz 28Pin

类似代替

MICROCHIP  PIC18LF2685-I/SP  微控制器, 8位, 闪存, PIC18LF2xxx, 40 MHz, 96 KB, 3.25 KB, 28 引脚, DIP

PIC18F2685-I/SP和PIC18LF2685-I/SP的区别

型号： PIC18F2685-E/SP

品牌： 微芯

封装： DIP 8Bit 40MHz 28Pin

类似代替

MICROCHIP  PIC18F2685-E/SP  微控制器, 8位, 闪存, PIC18F2xxx, 40 MHz, 96 KB, 3.25 KB, 28 引脚, DIP

PIC18F2685-I/SP和PIC18F2685-E/SP的区别
