PIC18F24J50-I/SO

PIC18F24J50-I/SO

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC18F24J50-I/SO  微控制器, 8位, 闪存, PIC18FxxJxx, 48 MHz, 16 KB, 3.7 KB, 28 引脚, SOIC

PIC18F2xJ50/4xJ50 8 位闪存


得捷:
IC MCU 8BIT 16KB FLASH 28SOIC


欧时:
Microchip PIC18F 系列 MCU 8 bit PIC PIC18F24J50-I/SO, 48MHz, 16 kB ROM 闪存, 3.776 kB RAM, 1xUSB, SOIC-28


立创商城:
PIC18F24J50-I/SO


贸泽:
8位微控制器 -MCU Full Spd USB 16KB Flsh 4KBRAM nanoWatt


e络盟:
8位 MCU微控制单元, 闪存, PIC18 Family PIC18F J5x Series Microcontrollers, 48 MHz, 16 KB, 3.7 KB, 28 引脚


艾睿:
MCU 8-bit PIC18 PIC RISC 16KB Flash 2.5V/3.3V Automotive 28-Pin SOIC W Tube


Allied Electronics:
FS USB, 16K Flash 3.8K RAM USB 2.0 SOIC28


Verical:
MCU 8-bit PIC18 PIC RISC 16KB Flash 2.5V/3.3V Automotive 28-Pin SOIC W Tube


Newark:
# MICROCHIP  PIC18F24J50-I/SO  8 Bit Microcontroller, Flash, PIC18FxxJxx, 48 MHz, 16 KB, 3.7 KB, 28, SOIC


Online Components:
MCU 8-bit PIC18 PIC RISC 16KB Flash 2.5V/3.3V Automotive 28-Pin SOIC W Tube


DeviceMart:
IC PIC MCU FLASH 16K 2V 28-SOIC


PIC18F24J50-I/SO中文资料参数规格
技术参数

频率 48 MHz

电源电压DC 2.15V min

针脚数 28

时钟频率 48.0 MHz

RAM大小 3776 B

位数 8

FLASH内存容量 16000 B

模数转换数ADC 1

输入/输出数 16 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.15 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 17.87 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, 照明, 工业, 医用, 车用, Industrial, 电机驱动与控制, 消费电子产品, Medical, Automotive, Consumer Electronics, Security, Motor Drive & Control, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

PIC18F24J50-I/SO引脚图与封装图
PIC18F24J50-I/SO引脚图

PIC18F24J50-I/SO引脚图

PIC18F24J50-I/SO封装图

PIC18F24J50-I/SO封装图

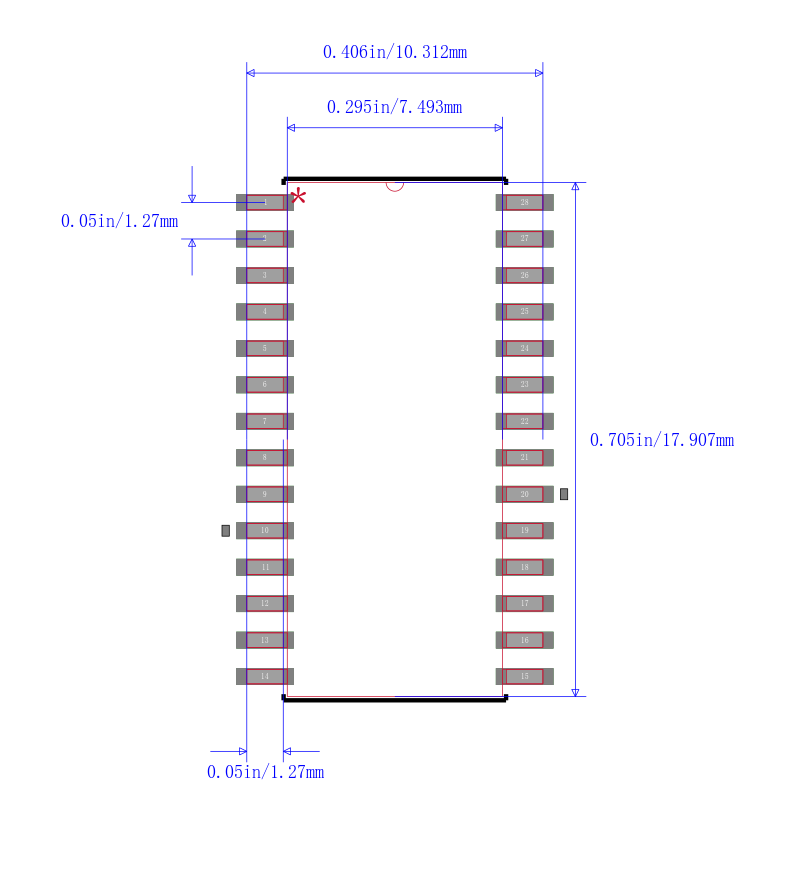

PIC18F24J50-I/SO封装焊盘图

PIC18F24J50-I/SO封装焊盘图

在线购买PIC18F24J50-I/SO
型号 制造商 描述 购买
PIC18F24J50-I/SO Microchip 微芯 MICROCHIP  PIC18F24J50-I/SO  微控制器, 8位, 闪存, PIC18FxxJxx, 48 MHz, 16 KB, 3.7 KB, 28 引脚, SOIC 搜索库存
替代型号PIC18F24J50-I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PIC18F24J50-I/SO

品牌: Microchip 微芯

封装: SOIC 48MHz 28Pin

当前型号

MICROCHIP  PIC18F24J50-I/SO  微控制器, 8位, 闪存, PIC18FxxJxx, 48 MHz, 16 KB, 3.7 KB, 28 引脚, SOIC

当前型号

型号: PIC18F24J50T-I/SO

品牌: 微芯

封装: SOIC

类似代替

MCU 8Bit PIC18 PIC RISC 16KB Flash 2.5V/3.3V 28Pin SOIC W T/R

PIC18F24J50-I/SO和PIC18F24J50T-I/SO的区别
