PIC16F1518-I/SO

PIC16F1518-I/SO

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC16F1518-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F151x, 20 MHz, 28 KB, 1 KB, 28 引脚, SOIC

PIC series IC 8 位 20MHz 28KB(16K x 14) 闪存 28-SOIC


欧时:
MCU,PIC16F1518,28KB Flash,2.3V-5.5V


得捷:
IC MCU 8BIT 28KB FLASH 28SOIC


立创商城:
PIC16F1518-I/SO


艾睿:
MCU 8-bit PIC16 PIC RISC 28KB Flash 3.3V/5V Automotive 28-Pin SOIC W Tube


Allied Electronics:
IC; MCU; nanoWatt; 8-Bit; Flash; 28KB; 5MIPS; 2.3-5.5V; 17-CH; 10-Bit A/D; SOIC-28


安富利:
MCU 8-bit PIC16 PIC RISC 28KB Flash 3.3V/5V 28-Pin SOIC W Tube


Chip1Stop:
MCU 8-bit PIC16 PIC RISC 28KB Flash 3.3V/5V 28-Pin SOIC W Tube


Verical:
MCU 8-bit PIC RISC 28KB Flash 3.3V/5V Automotive 28-Pin SOIC W Tube


Newark:
# MICROCHIP  PIC16F1518-I/SO  8 Bit Microcontroller, Flash, PIC16F151x, 20 MHz, 28 KB, 1 KB, 28, SOIC


儒卓力:
**PIC16F 28K SOIC28 85°C **


Online Components:
MCU 8-bit PIC16 PIC RISC 28KB Flash 3.3V/5V Automotive 28-Pin SOIC W Tube


DeviceMart:
MCU 28KB FLASH 1024B RAM 28-SOIC


PIC16F1518-I/SO中文资料参数规格
技术参数

频率 20 MHz

电源电压DC 2.30V min

工作电压 2.3V ~ 5.5V

针脚数 28

时钟频率 20.0 MHz

RAM大小 1 KB

位数 8

耗散功率 800 mW

FLASH内存容量 28 KB

模数转换数ADC 1

输入/输出数 25 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压 2.3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 17.9 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 安全, 车用, Security, Lighting, 工业, 医用, 照明, Medical, 电机驱动与控制, 消费电子产品, Automotive, Consumer Electronics, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8542310001

PIC16F1518-I/SO引脚图与封装图
PIC16F1518-I/SO引脚图

PIC16F1518-I/SO引脚图

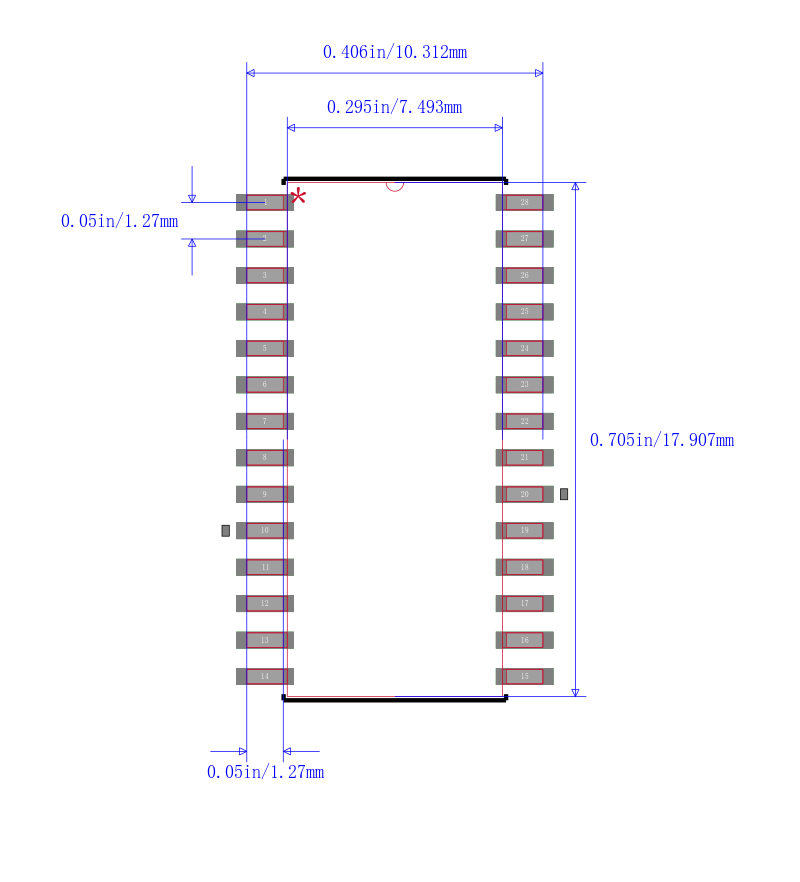

PIC16F1518-I/SO封装图

PIC16F1518-I/SO封装图

PIC16F1518-I/SO封装焊盘图

PIC16F1518-I/SO封装焊盘图

在线购买PIC16F1518-I/SO
型号 制造商 描述 购买
PIC16F1518-I/SO Microchip 微芯 MICROCHIP  PIC16F1518-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F151x, 20 MHz, 28 KB, 1 KB, 28 引脚, SOIC 搜索库存
替代型号PIC16F1518-I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PIC16F1518-I/SO

品牌: Microchip 微芯

封装: SOIC 20MHz 28Pin

当前型号

MICROCHIP  PIC16F1518-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F151x, 20 MHz, 28 KB, 1 KB, 28 引脚, SOIC

当前型号

型号: PIC16F1518-I/SS

品牌: 微芯

封装: SSOP-28 20MHz 28Pin

类似代替

MICROCHIP  PIC16F1518-I/SS.  芯片, 8位微控制器, PIC16F, 20MHZ, 28-SSOP

PIC16F1518-I/SO和PIC16F1518-I/SS的区别

型号: PIC16F1518T-I/SO

品牌: 微芯

封装: SOIC-28

类似代替

PIC 20MHz 闪存:16K@x14bit

PIC16F1518-I/SO和PIC16F1518T-I/SO的区别

型号: PIC16F1518-E/SO

品牌: 微芯

封装: SOIC-28

类似代替

MCU 8Bit PIC16 PIC RISC 28KB Flash 3.3V/5V Automotive 28Pin SOIC W Tube

PIC16F1518-I/SO和PIC16F1518-E/SO的区别
