PIC16C55-XT/SO

PIC16C55-XT/SO

数据手册.pdf
Microchip(微芯) 微处理器

MICROCHIP  PIC16C55-XT/SO  微控制器, 8位, 一次性可编程, PIC16C5xx, 20 MHz, 768 Byte, 24 Byte, 28 引脚, SOIC

PIC series IC 8 位 4MHz 768B（512 x 12） OTP 28-SOIC


立创商城:
PIC 4MHz 闪存：512K@x12bit


得捷:
IC MCU 8BIT 768B OTP 28SOIC


贸泽:
8-bit Microcontrollers - MCU .75KB 24 RAM 20 I/O SC/R SOIC-28


e络盟:
8位 MCU微控制单元, 一次性可编程, PIC16 Family PIC16C5x Series Microcontrollers, 20 MHz, 768 Byte, 24 Byte


艾睿:
MCU 8-bit PIC16 PIC RISC 512B EPROM 3.3V/5V Automotive 28-Pin SOIC W Tube


Allied Electronics:
28-Pin; 0.75 KB OTP; 24 RAM; 20 I/O


安富利:
MCU 8-bit PIC16 PIC RISC 512byte EPROM 3.3V/5V 28-Pin SOIC W Tube


Chip1Stop:
MCU 8-bit PIC RISC 512B EPROM 3.3V/5V Automotive 28-Pin SOIC W Tube


Newark:
# MICROCHIP  PIC16C55-XT/SO  8 Bit Microcontroller, One Time Programmable, PIC16C5xx, 20 MHz, 768 Byte, 24 Byte, 28, SOIC


儒卓力:
**PIC16C 0,75K SOIC28 70°C **


DeviceMart:
IC MCU OTP 512X12 28SOIC


PIC16C55-XT/SO中文资料参数规格
技术参数

电源电压DC 5.00 V, 6.25 V max

工作电压 2.5V ~ 5.5V

针脚数 28

时钟频率 20.0 MHz, 4.00 MHz

RAM大小 24 x 8

位数 8

耗散功率 800 mW

FLASH内存容量 0.75 KB

I/O引脚数 20

存取时间 4.00 µs

内核架构 PIC

内存容量 512 B

内核子架构 PIC16

输入/输出数 20 Input

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 800 mW

电源电压 2.5V ~ 6.25V

电源电压Max 6.25 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 18.08 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-28

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991.a.2

PIC16C55-XT/SO引脚图与封装图

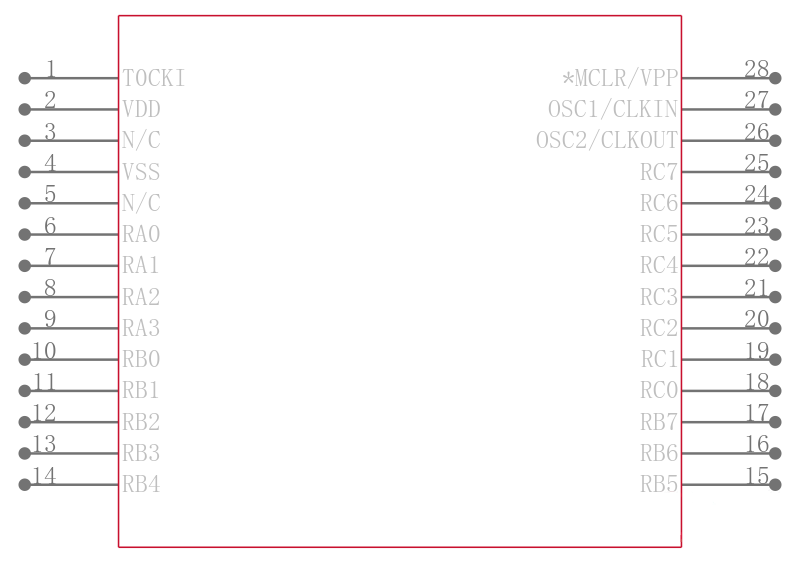

PIC16C55-XT/SO引脚图

PIC16C55-XT/SO引脚图

PIC16C55-XT/SO封装图

PIC16C55-XT/SO封装图

PIC16C55-XT/SO封装焊盘图

PIC16C55-XT/SO封装焊盘图

在线购买PIC16C55-XT/SO
型号 制造商 描述 购买
PIC16C55-XT/SO Microchip 微芯 MICROCHIP  PIC16C55-XT/SO  微控制器, 8位, 一次性可编程, PIC16C5xx, 20 MHz, 768 Byte, 24 Byte, 28 引脚, SOIC 搜索库存
替代型号PIC16C55-XT/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16C55-XT/SO

品牌： Microchip 微芯

封装： SOIC 8Bit 20MHz 28Pin

当前型号

MICROCHIP  PIC16C55-XT/SO  微控制器, 8位, 一次性可编程, PIC16C5xx, 20 MHz, 768 Byte, 24 Byte, 28 引脚, SOIC

当前型号

型号： PIC16F57-I/SO

品牌： 微芯

封装： SOIC 8Bit 20MHz 28Pin

类似代替

MICROCHIP  PIC16F57-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3 KB, 72 Byte, 28 引脚, SOIC

PIC16C55-XT/SO和PIC16F57-I/SO的区别

型号： PIC16F570-I/SO

品牌： 微芯

封装： SOIC 20MHz 28Pin

类似代替

MICROCHIP  PIC16F570-I/SO  微控制器, 8位, 闪存, AEC-Q100, PIC16F5xx, 20 MHz, 3 KB, 64 Byte, 28 引脚, SOIC

PIC16C55-XT/SO和PIC16F570-I/SO的区别

型号： PIC16C55-XTI/SO

品牌： 微芯

封装： SOIC 4MHz 28Pin

类似代替

PIC16 系列 24 B RAM 512 x 12位 EPROM 8位 CMOS 微控制器 - SOIC-28

PIC16C55-XT/SO和PIC16C55-XTI/SO的区别
