PTB48502AAS

TI(德州仪器) 主动器件

双输出, 48 V的输入隔离DC / DC转换器适用于xDSL DUAL-OUTPUT, 48-V INPUT ISOLATED DC/DC CONVERTER for xDSL

Isolated Module DC DC Converter 2 Output 3.3V 1.2V 10A, 13A 36V - 75V Input


得捷:
DC DC CONVERTER 3.3V 1.2V 45W


安富利:
Module DC-DC 2-OUT 3.3V/1.2V 10A/13A 33W/15.6W 10-Pin DIP Module Tray


Chip1Stop:
Module DC-DC 48VIN 2-OUT 3.3V/1.2V 10A/13A 33W/15.6W 10-Pin DIP Module Tray


PTB48502AAS中文资料参数规格
技术参数

额定功率 45 W

输出接口数 2

调节输出数 2

输出功率 45 W

隔离电压 1.5 kV

拓扑结构 Buck

输入电压Max 75 V

输入电压Min 36 V

输出电流Max 10A, 13A

额定功率Max 45 W

输入电压 48 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 SMD-10

外形尺寸

封装 SMD-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

PTB48502AAS引脚图与封装图

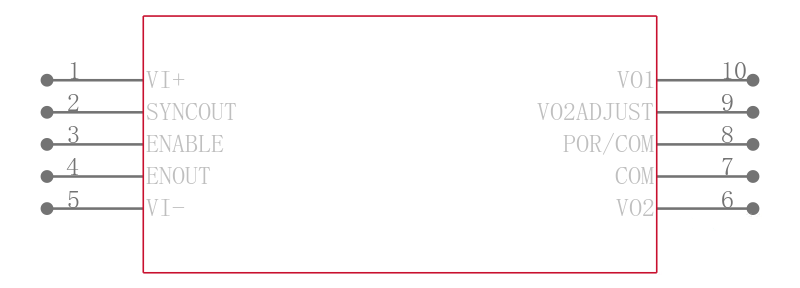

PTB48502AAS引脚图

PTB48502AAS引脚图

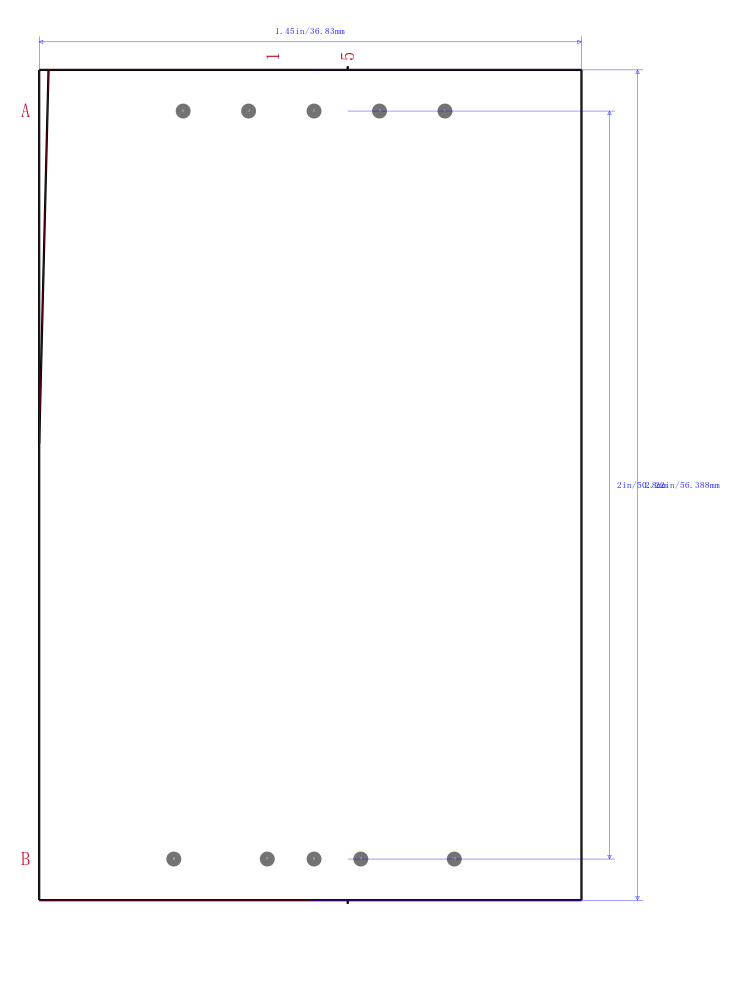

PTB48502AAS封装图

PTB48502AAS封装图

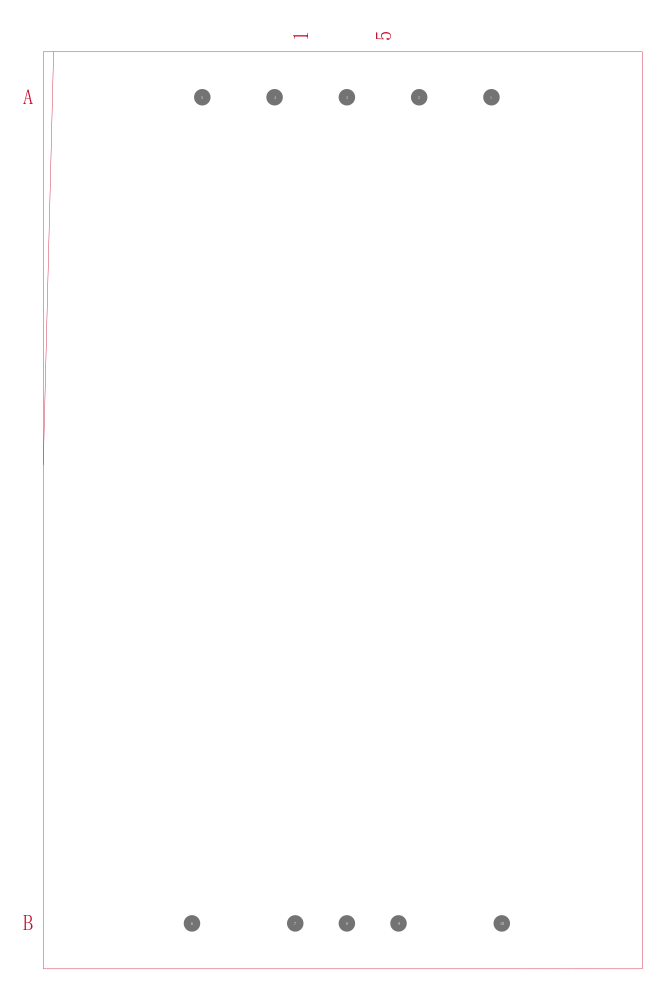

PTB48502AAS封装焊盘图

PTB48502AAS封装焊盘图
