PMEG4005ET
数据手册.pdf
NXP
恩智浦
分立器件
PMEG4005ET中文资料参数规格
技术参数
针脚数 3
正向电流 500 mA
最大正向浪涌电流（Ifsm） 10 A
正向电压Max 470 mV
正向电流Max 500 mA
工作温度Max 150 ℃
工作温度Min -65 ℃
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23
外形尺寸
长度 3 mm
宽度 1.4 mm
高度 1 mm
封装 SOT-23
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
PMEG4005ET引脚图与封装图

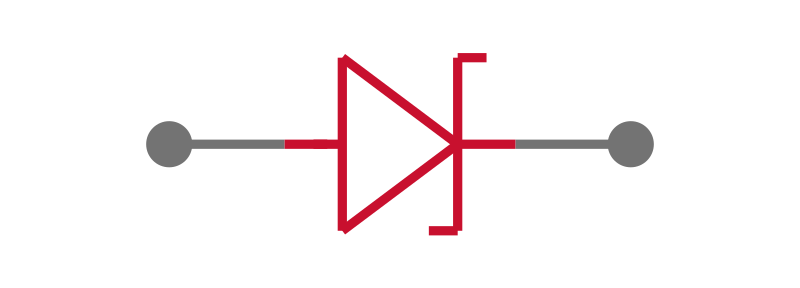

PMEG4005ET引脚图

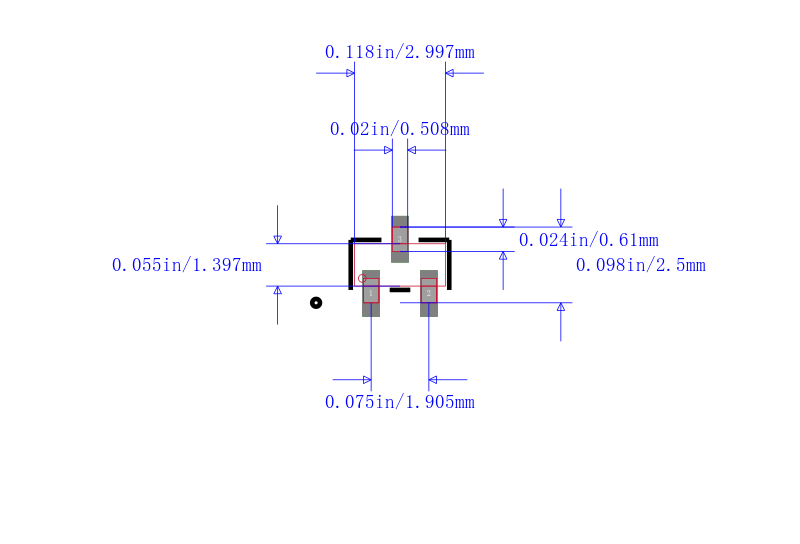

PMEG4005ET封装图

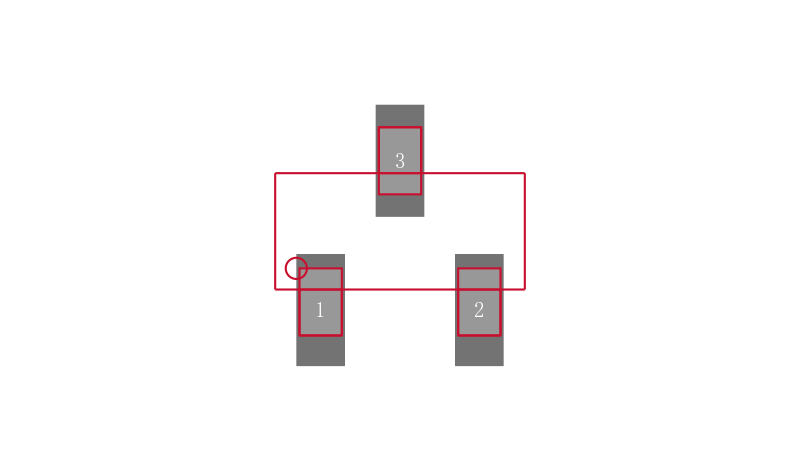

PMEG4005ET封装焊盘图
在线购买PMEG4005ET
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PMEG4005ET | NXP 恩智浦 | 200mA 至 500mA，NXP Semiconductors 高效 超小薄型表面安装封装 经优化适用于低正向电压降和高结温 低电容 可忽略的功率切换损耗 低漏泄电流 ### 二极管和整流器，NXP Semiconductors NXP 以不同封装和配置提供广泛的开关二极管。 | 搜索库存 |
替代型号PMEG4005ET
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PMEG4005ET 品牌： NXP 恩智浦 封装： SOT-23 | 当前型号 | 200mA 至 500mA，NXP Semiconductors高效 超小薄型表面安装封装 经优化适用于低正向电压降和高结温 低电容 可忽略的功率切换损耗 低漏泄电流 ### 二极管和整流器，NXP SemiconductorsNXP 以不同封装和配置提供广泛的开关二极管。 | 当前型号 |
| 型号： PMEG4005ET,215 品牌： 恩智浦 封装： TO-236AB | 完全替代 | NXP PMEG4005ET,215 整流器, 肖特基, 500mA, 40V, SOT-23 | PMEG4005ET和PMEG4005ET,215的区别 |
