PT571524
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
PT571524中文资料参数规格
技术参数
额定电流 6 A
触点类型 4PDT
跌落电压 7.20 V
触点额定电流 6 A
线圈电压 24 VAC
线圈电流 41.6 mA
线圈电压AC 24 V
线圈功率DC 750 mW
线圈电阻 192 Ω
线圈功率AC 1.00 W
线圈功率 1 VA
额定功率Max 1.5 KVA
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压 24 V
封装参数
安装方式 Through Hole
外形尺寸
长度 28 mm
宽度 30 mm
高度 22.5 mm
物理参数
触点材质 Silver Nickel
工作温度 -40℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
PT571524引脚图与封装图

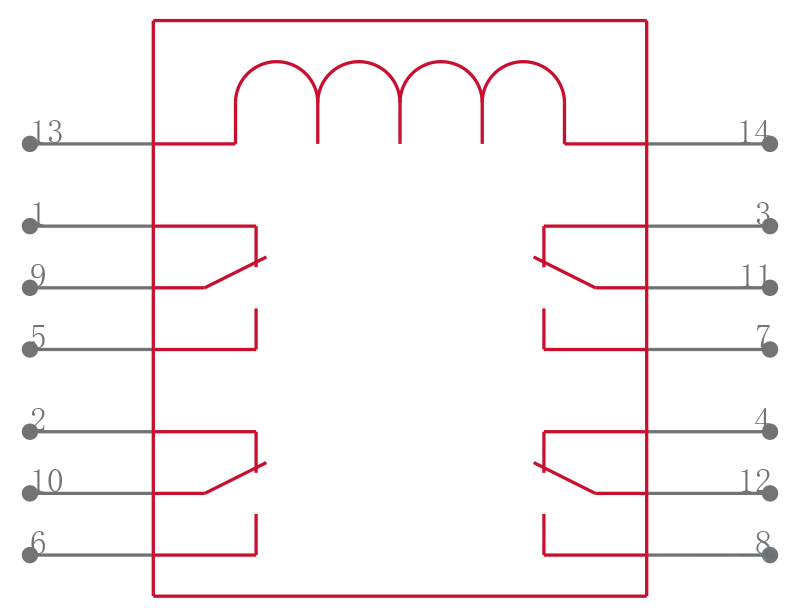

PT571524引脚图

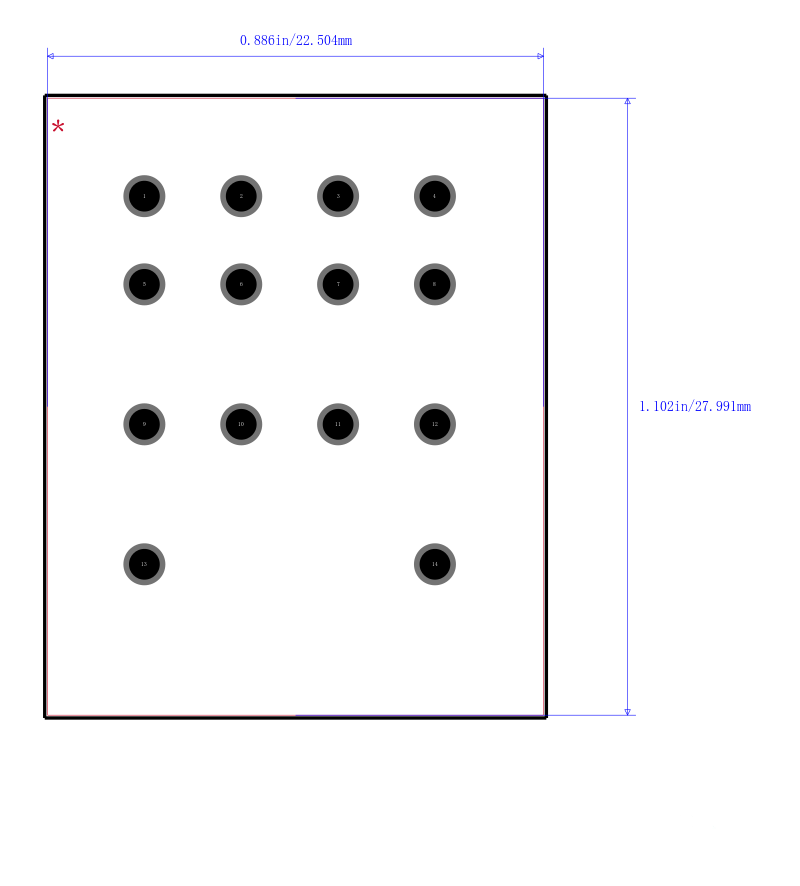

PT571524封装图
PT571524封装焊盘图
