PIC16F914-I/P

PIC16F914-I/P

数据手册.pdf
Microchip(微芯) 微处理器

MICROCHIP  PIC16F914-I/P  微控制器, 8位, 闪存, PIC16F9xx, 20 MHz, 7 KB, 256 Byte, 40 引脚, DIP

The is a mid-range PIC16 family 8-bit powerful 200 nanosecond instruction execution yet easy-to-program only 35 single word instructions CMOS flash based Microcontroller packs powerful PIC®RISC architecture. This product offer all of the advantages of the well recognized mid-range x14 architecture with standardized features including 7kB of addressable program memory size, 256bytes of data memory size, 36 general-purpose I/O pins, two comparators and 8-channel 10-bit analog-to-digital A/D converter. This device operates at a maximum frequency of 20MHz with wide operating voltage of 2 to 5.5V.

.
35 14-bit wide easy instructions to learn
.
8 level hardware stack
.
1 9-bit file select register
.
Hardware interrupt handling
.
32kHz to 8MHz internal oscillator
.
256bytes of EEPROM data memory
.
Brown-out reset BOR
.
Programmable low voltage detection
.
Power on reset POR
.
Two 8-bit digital timers
.
One 16-bit digital timer
.
2x Capture/Compare/PWM CCP
.
Up to 96 LCD segments
.
In-Circuit Serial Programming™ ICSP™
PIC16F914-I/P中文资料参数规格
技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2V ~ 5.5V

输出接口数 34

针脚数 40

时钟频率 20.0 MHz

RAM大小 256 B

位数 8

耗散功率 800 mW

FLASH内存容量 7168 B

I/O引脚数 35

存取时间 20.0 µs

内核架构 PIC

内存容量 7000 B

模数转换数ADC 1

输入/输出数 35 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 40

封装 DIP-40

外形尺寸

长度 52.26 mm

宽度 13.84 mm

高度 3.81 mm

封装 DIP-40

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, 工业, 照明, 车用, 医用, 安全, Industrial, Security, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Consumer Electronics, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

PIC16F914-I/P引脚图与封装图

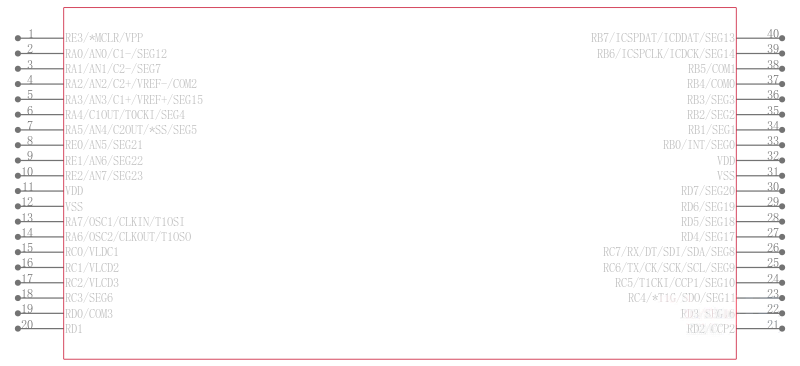

PIC16F914-I/P引脚图

PIC16F914-I/P引脚图

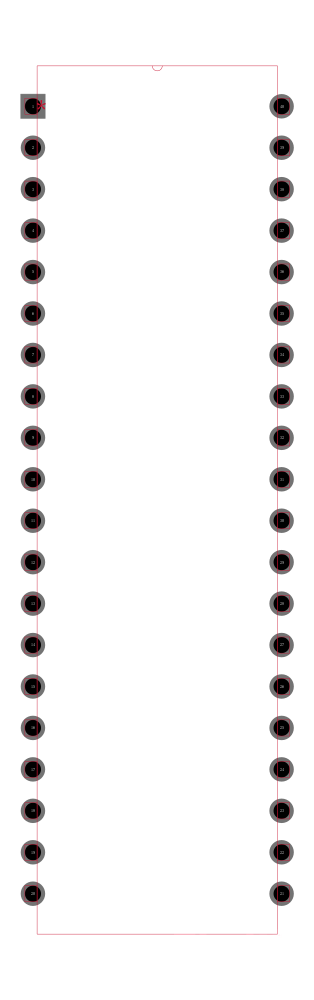

PIC16F914-I/P封装图

PIC16F914-I/P封装图

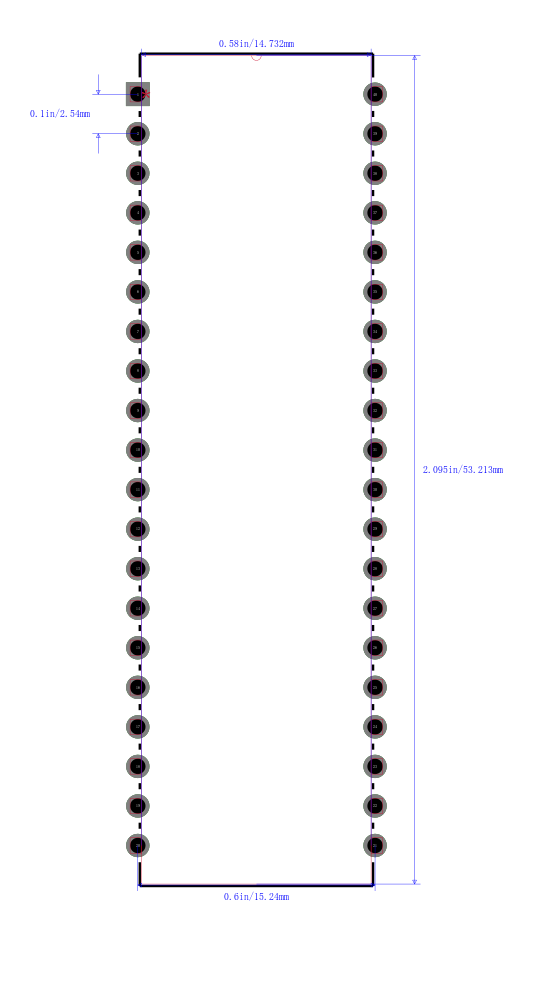

PIC16F914-I/P封装焊盘图

PIC16F914-I/P封装焊盘图

在线购买PIC16F914-I/P
型号 制造商 描述 购买
PIC16F914-I/P Microchip 微芯 MICROCHIP  PIC16F914-I/P  微控制器, 8位, 闪存, PIC16F9xx, 20 MHz, 7 KB, 256 Byte, 40 引脚, DIP 搜索库存
替代型号PIC16F914-I/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16F914-I/P

品牌： Microchip 微芯

封装： DIP 8Bit 20MHz 40Pin

当前型号

MICROCHIP  PIC16F914-I/P  微控制器, 8位, 闪存, PIC16F9xx, 20 MHz, 7 KB, 256 Byte, 40 引脚, DIP

当前型号

型号： PIC16F917-I/P

品牌： 微芯

封装： DIP 8Bit 20MHz 40Pin

类似代替

PIC16F913/914/916/917/946 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F913/914/916/917/946 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器、352 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 - 可选输出范围 8 MHz 至 31 kHz 24 个输入/输出引脚 – PIC16F913/916 型号 35 个输入/输出引脚 – PIC16F914/917 型号 53 个输入/输出引脚 - 仅限 PIC16F946 型号 通电重置 POR 掉电重置 BOR 通电计时器 PWRT 振荡器启动计时器 OST 监控器计时器 WDT 可编程低电压检测 PLVD 在线串行编程 ICSP 在线调试 ICD ### 外设液晶显示屏 LCD 模块 - PIC16F913/916 60 段、PIC16F914/917 96 段、PIC16F946 168 段 10 位模拟到数字转换器 ADC - PIC16F913/916 5 通道，PIC16F914/917/946 8 通道 捕获、比较、PWM CCP 模块 - PIC16F913/916 x 1 模块、PIC16F914/917/946 x 2 模块 两个比较器 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带 I2C 可寻址通用同步异步接收器发送器 AUSART ### PIC16 微控制器

PIC16F914-I/P和PIC16F917-I/P的区别

型号： PIC16F914-E/P

品牌： 微芯

封装： DIP 20MHz 40Pin

类似代替

40分之28 / 44/ 64引脚基于闪存的8位CMOS微控制器与LCD驱动器和纳瓦技术 28/40/44/64-Pin Flash-Based, 8-Bit CMOS Microcontrollers with LCD Driver and nanoWatt Technology

PIC16F914-I/P和PIC16F914-E/P的区别

型号： PIC16F914-I/PT

品牌： 微芯

封装： TQFP 8Bit 20MHz 44Pin

功能相似

MICROCHIP  PIC16F914-I/PT  微控制器, 8位, 闪存, PIC16F, 20 MHz, 7 KB, 256 Byte, 44 引脚, TQFP

PIC16F914-I/P和PIC16F914-I/PT的区别
