PIC16C63A-20I/SO

PIC16C63A-20I/SO

数据手册.pdf
Microchip(微芯) 微处理器

MICROCHIP  PIC16C63A-20I/SO  微控制器, 8位, 一次性可编程, PIC16C6xx, 20 MHz, 7 KB, 192 Byte, 28 引脚, SOIC

PIC series IC 8 位 20MHz 7KB（4K x 14） OTP 28-SOIC


立创商城:
PIC16C63A-20I/SO


得捷:
IC MCU 8BIT 7KB OTP 28SOIC


贸泽:
8位微控制器 -MCU 7KB 192 RAM 22 I/O


e络盟:
8位 MCU微控制单元, 一次性可编程, PIC16 Family PIC16C6x Series Microcontrollers, 20 MHz, 7 KB, 192 Byte, 28 引脚


艾睿:
MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SOIC W Tube


Allied Electronics:
7 KB OTP; 192 RAM; 22 I/O28 SOIC .300inTUBE


安富利:
MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SOIC W Tube


Verical:
MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SOIC W Tube


Newark:
# MICROCHIP  PIC16C63A-20I/SO  8 Bit Microcontroller, One Time Programmable, PIC16C6xx, 20 MHz, 7 KB, 192 Byte, 28, SOIC


儒卓力:
**PIC16C 7K SOIC28 85°C **


Online Components:
MCU 8-bit PIC16 PIC RISC 7KB EPROM 5V 28-Pin SOIC W Tube


DeviceMart:
IC MCU OTP 4KX14 PWM 28SOIC


PIC16C63A-20I/SO中文资料参数规格
技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

针脚数 28

时钟频率 20.0 MHz

RAM大小 192 B

位数 8

耗散功率 1000 mW

I/O引脚数 22

存取时间 20.0 µs

内核架构 PIC

内存容量 7000 B

内核子架构 PIC16

输入/输出数 22 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 17.87 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Motor Drive & Control, Consumer Electronics, Lighting, 医用, Industrial, Medical, 消费电子产品, 安全, 照明, 工业, Automotive, Security, 电机驱动与控制, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991.a.2

HTS代码 8542310001

香港进出口证 NLR

PIC16C63A-20I/SO引脚图与封装图
PIC16C63A-20I/SO引脚图

PIC16C63A-20I/SO引脚图

PIC16C63A-20I/SO封装图

PIC16C63A-20I/SO封装图

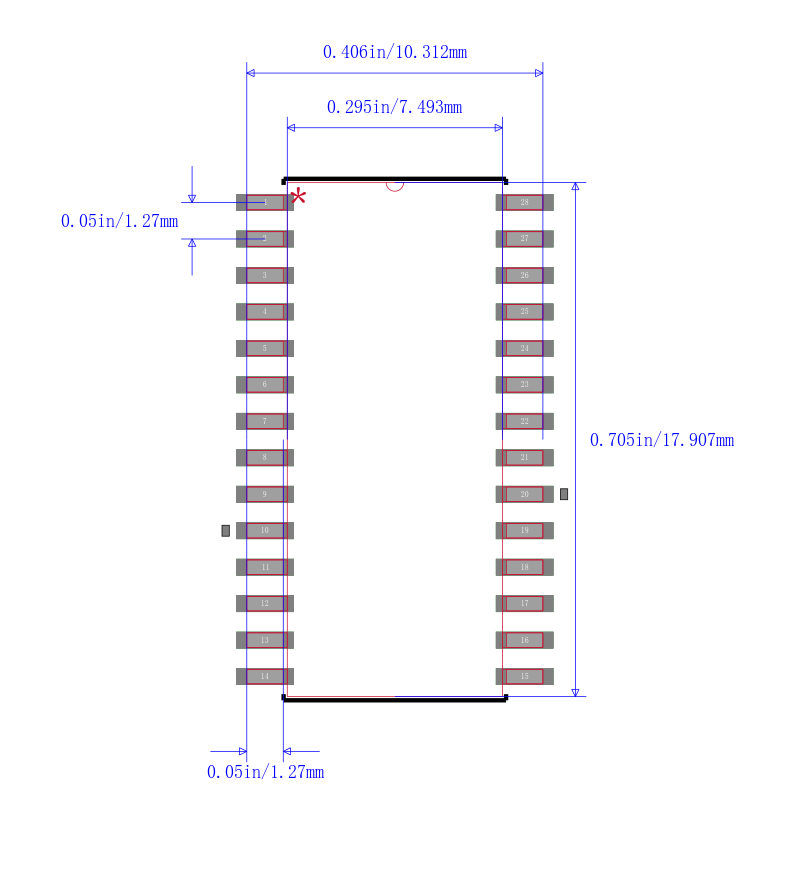

PIC16C63A-20I/SO封装焊盘图

PIC16C63A-20I/SO封装焊盘图

在线购买PIC16C63A-20I/SO
型号 制造商 描述 购买
PIC16C63A-20I/SO Microchip 微芯 MICROCHIP  PIC16C63A-20I/SO  微控制器, 8位, 一次性可编程, PIC16C6xx, 20 MHz, 7 KB, 192 Byte, 28 引脚, SOIC 搜索库存
替代型号PIC16C63A-20I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16C63A-20I/SO

品牌： Microchip 微芯

封装： SOIC 8Bit 20MHz 28Pin

当前型号

MICROCHIP  PIC16C63A-20I/SO  微控制器, 8位, 一次性可编程, PIC16C6xx, 20 MHz, 7 KB, 192 Byte, 28 引脚, SOIC

当前型号

型号： PIC16F73-I/SO

品牌： 微芯

封装： SOIC 8Bit 20MHz 28Pin

类似代替

MICROCHIP  PIC16F73-I/SO  微控制器, 8位, 闪存, PIC16F, 20 MHz, 7 KB, 192 Byte, 28 引脚, SOIC

PIC16C63A-20I/SO和PIC16F73-I/SO的区别

型号： PIC16C63A-04/SO

品牌： 微芯

封装： SOIC 8Bit 4MHz 28Pin

类似代替

MICROCHIP  PIC16C63A-04/SO  微控制器, 8位, 一次性可编程, PIC16C6xx, 4 MHz, 7 KB, 192 Byte, 28 引脚, SOIC

PIC16C63A-20I/SO和PIC16C63A-04/SO的区别

型号： PIC16C63A-20/SO

品牌： 微芯

封装： SOIC 20MHz 28Pin

类似代替

PIC16 系列 192 B RAM 4 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-28

PIC16C63A-20I/SO和PIC16C63A-20/SO的区别
