PIC24HJ64GP502-I/MM

PIC24HJ64GP502-I/MM

数据手册.pdf
Microchip(微芯) 主动器件

PIC24HJxxxGPx02/x04 16 位微控制器### PIC24 微控制器

PIC24HJxxxGPx02/x04 16 位

### PIC24 微控制器


得捷:
IC MCU 16BIT 64KB FLASH 28QFN


欧时:
### PIC24HJxxxGPx02/x04 16 位微控制器### PIC24 微控制器


e络盟:
PIC/DSPIC微控制器, 高级模拟, PIC24 Family PIC24HJ GP Series Microcontrollers, PIC24, 16位, 40 MHz, 64 KB


艾睿:
MCU 16-bit PIC24H PIC RISC 64KB Flash 3.3V 28-Pin QFN-S EP Tube


Allied Electronics:
PIC24HJ64GP502-I/MM, 16bit PIC Microcontroller, 40MIPS, 64kb Flash, 28-Pin QFN-S


Chip1Stop:
MCU 16-bit PIC24H PIC RISC 64KB Flash 3.3V 28-Pin QFN-S EP Tube


Verical:
MCU 16-bit PIC24H PIC RISC 64KB Flash 3.3V 28-Pin QFN-S EP Tube


Newark:
# MICROCHIP  PIC24HJ64GP502-I/MM  16 Bit Microcontroller, Advanced Analogue, PIC24, 40 MHz, 64 KB, 4 KB, 28 Pins, QFN


Online Components:
MCU 16-bit PIC RISC 64KB Flash 3.3V 28-Pin QFN-S EP Tube


DeviceMart:
IC MCU 16BIT 64KB FLASH 28QFNS


PIC24HJ64GP502-I/MM中文资料参数规格
技术参数

频率 40 MHz

电源电压DC 3.00V min

针脚数 28

时钟频率 80.0 MHz

RAM大小 4 KB

位数 16

FLASH内存容量 64 KB

内存容量 64000 B

模数转换数ADC 2

输入/输出数 21 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 QFN-28

外形尺寸

长度 6 mm

宽度 6 mm

高度 0.95 mm

封装 QFN-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, 照明, Audio, 医用, Multimedia, 通信与网络, 消费电子产品, Consumer Electronics, 车用, 安全, Communications & Networking, Motor Drive & Control, Automotive, 多媒体, 电机驱动与控制, Security, Medical, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991

HTS代码 8542310001

PIC24HJ64GP502-I/MM引脚图与封装图
PIC24HJ64GP502-I/MM引脚图

PIC24HJ64GP502-I/MM引脚图

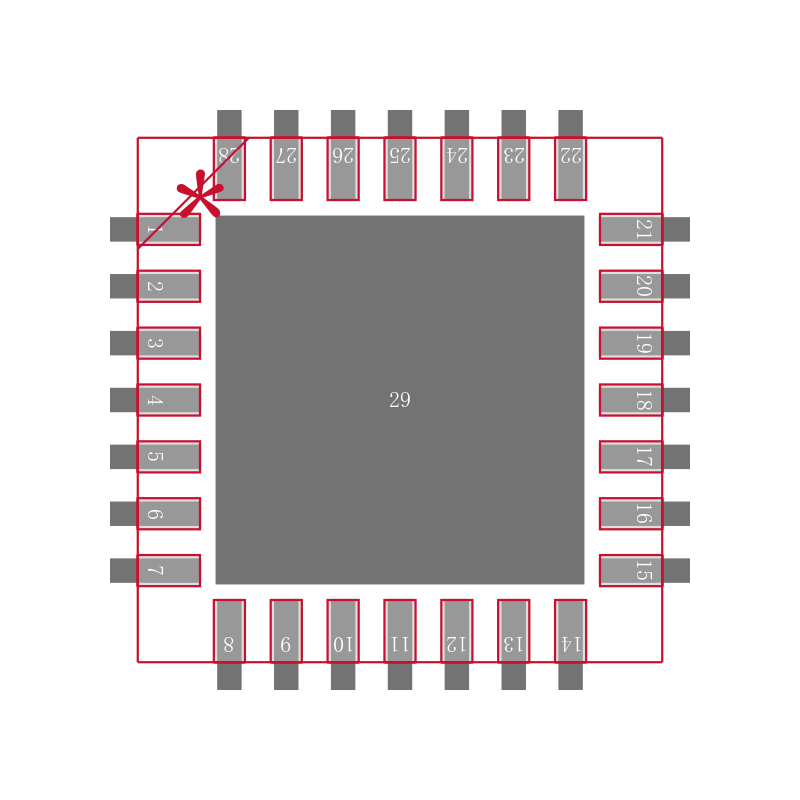

PIC24HJ64GP502-I/MM封装图

PIC24HJ64GP502-I/MM封装图

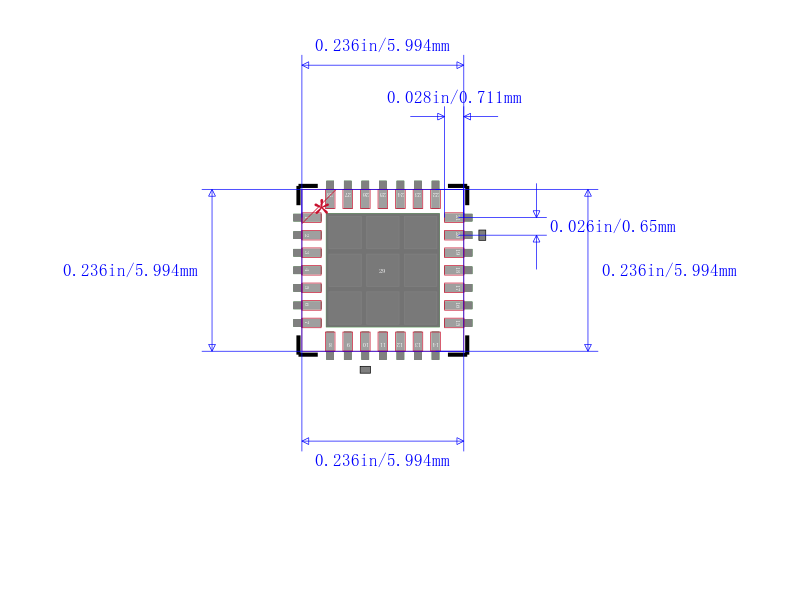

PIC24HJ64GP502-I/MM封装焊盘图

PIC24HJ64GP502-I/MM封装焊盘图

在线购买PIC24HJ64GP502-I/MM
型号 制造商 描述 购买
PIC24HJ64GP502-I/MM Microchip 微芯 PIC24HJxxxGPx02/x04 16 位微控制器 ### PIC24 微控制器 搜索库存
替代型号PIC24HJ64GP502-I/MM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PIC24HJ64GP502-I/MM

品牌: Microchip 微芯

封装: QFN 16Bit 80MHz 28Pin

当前型号

PIC24HJxxxGPx02/x04 16 位微控制器### PIC24 微控制器

当前型号

型号: PIC24HJ64GP502T-I/MM

品牌: 微芯

封装: 28QFN-S

类似代替

16位微控制器 - MCU 16B MCU 28 LD 40MIPS 64 KB FLASH

PIC24HJ64GP502-I/MM和PIC24HJ64GP502T-I/MM的区别
