PIC16LF88-I/SO

PIC16LF88-I/SO

数据手册.pdf
Microchip(微芯) 微处理器

MICROCHIP  PIC16LF88-I/SO  微控制器, 8位, 闪存, PIC16LF8x, 20 MHz, 7 KB, 368 Byte, 18 引脚, SOIC

PIC series IC 8 位 10MHz 7KB（4K x 14） 闪存 18-SOIC


欧时:
7 KB Flash, 368 RAM, 16 I/O


得捷:
IC MCU 8BIT 7KB FLASH 18SOIC


立创商城:
PIC 10MHz 闪存：4K@x14bit


贸泽:
8-bit Microcontrollers - MCU 7KB 368 RAM 16 I/O


e络盟:
8位 MCU微控制单元, 闪存, PIC16 Family PIC16F8XX Series Microcontrollers, 20 MHz, 7 KB, 368 Byte, 18 引脚


艾睿:
MCU 8-bit PIC16 PIC RISC 7KB Flash 2.5V/3.3V/5V 18-Pin SOIC W Tube


Allied Electronics:
MCU; 8-Bit; CMOS; 18-Pin; 7 KB Flash; 368 RAM; 16 I/O


安富利:
MCU 8-bit PIC16 PIC RISC 7KB Flash 2.5V/3.3V/5V 18-Pin SOIC W Tube


Verical:
MCU 8-bit PIC16 PIC RISC 7KB Flash 2.5V/3.3V/5V 18-Pin SOIC W Tube


Newark:
# MICROCHIP  PIC16LF88-I/SO  8 Bit Microcontroller, Flash, PIC16LF8x, 20 MHz, 7 KB, 368 Byte, 18, SOIC


儒卓力:
**PIC16LF 7K SOIC18 85°C **


Online Components:
MCU 8-bit PIC16 PIC RISC 7KB Flash 2.5V/3.3V/5V 18-Pin SOIC W Tube


DeviceMart:
IC MCU FLASH 4KX14 EEPROM 18SOIC


PIC16LF88-I/SO中文资料参数规格
技术参数

频率 10 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2V ~ 5.5V

针脚数 18

时钟频率 8.00 MHz, 20.0 MHz

RAM大小 368 B

位数 8

耗散功率 1000 mW

FLASH内存容量 7168 B

I/O引脚数 16

存取时间 20.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 16 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 18

封装 SOIC-18

外形尺寸

长度 11.55 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-18

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Lighting, 工业, 照明, 车用, 医用, 安全, Industrial, Consumer Electronics, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Security, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

PIC16LF88-I/SO引脚图与封装图
PIC16LF88-I/SO引脚图

PIC16LF88-I/SO引脚图

PIC16LF88-I/SO封装图

PIC16LF88-I/SO封装图

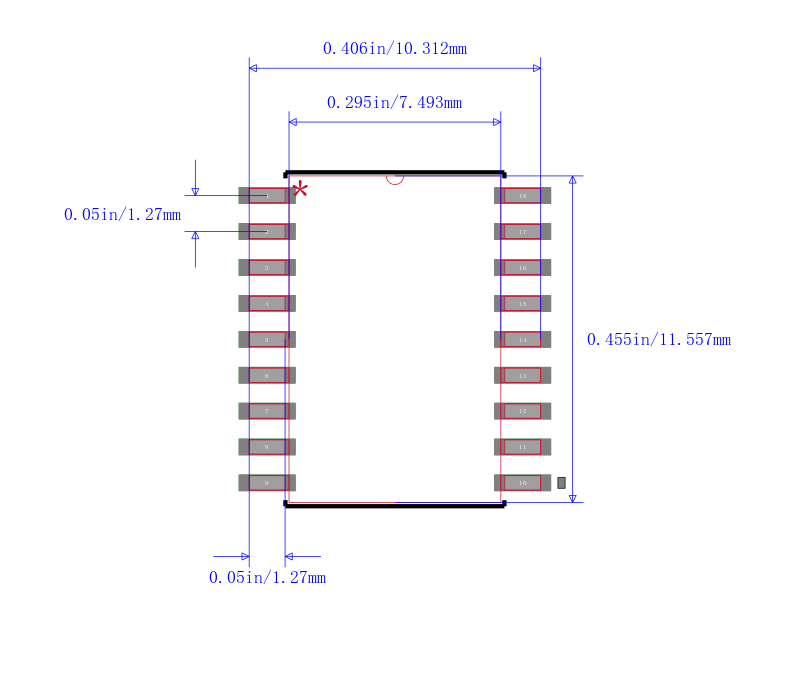

PIC16LF88-I/SO封装焊盘图

PIC16LF88-I/SO封装焊盘图

在线购买PIC16LF88-I/SO
型号 制造商 描述 购买
PIC16LF88-I/SO Microchip 微芯 MICROCHIP  PIC16LF88-I/SO  微控制器, 8位, 闪存, PIC16LF8x, 20 MHz, 7 KB, 368 Byte, 18 引脚, SOIC 搜索库存
替代型号PIC16LF88-I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16LF88-I/SO

品牌： Microchip 微芯

封装： SOIC 8Bit 8MHz 18Pin

当前型号

MICROCHIP  PIC16LF88-I/SO  微控制器, 8位, 闪存, PIC16LF8x, 20 MHz, 7 KB, 368 Byte, 18 引脚, SOIC

当前型号

型号： PIC16F87-I/SO

品牌： 微芯

封装： SOIC 8Bit 20MHz 18Pin

类似代替

MICROCHIP  PIC16F87-I/SO  微控制器, 8位, 闪存, PIC16F, 20 MHz, 7 KB, 368 Byte, 18 引脚, SOIC

PIC16LF88-I/SO和PIC16F87-I/SO的区别

型号： PIC16F88-I/SO

品牌： 微芯

封装： SOIC 8Bit 20MHz 18Pin

类似代替

PIC16F87/88 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F87/88 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载可配置振荡器。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz 16 个输入/输出引脚 通电重置 POR 掉电重置 BOR 监控器计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设1 通道 10 位模拟到数字转换器 – 仅限 PIC16F88 型号 捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 可寻址通用同步异步接收器发送器 AUSART ### PIC16 微控制器

PIC16LF88-I/SO和PIC16F88-I/SO的区别

型号： PIC16LF88-I/P

品牌： 微芯

封装： DIP 8Bit 20MHz 18Pin

类似代替

PIC16F87/88 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F87/88 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载可配置振荡器。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz 16 个输入/输出引脚 通电重置 POR 掉电重置 BOR 监控器计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设1 通道 10 位模拟到数字转换器 – 仅限 PIC16F88 型号 捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 可寻址通用同步异步接收器发送器 AUSART ### PIC16 微控制器

PIC16LF88-I/SO和PIC16LF88-I/P的区别
