PIC18F1220-E/SS

PIC18F1220-E/SS

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  PIC18F1220-E/SS  芯片, 8位微控制器, PIC118F, 40MHZ, SSOP-20

PIC series IC 8 位 25MHz 4KB（2K x 16） 闪存 20-SSOP


得捷:
IC MCU 8BIT 4KB FLASH 20SSOP


立创商城:
PIC18F1220-E/SS


贸泽:
8-bit Microcontrollers - MCU 4KB 256 RAM 16 I/O


艾睿:
MCU 8-bit PIC18 PIC RISC 4KB Flash 5V 20-Pin SSOP Tube


Allied Electronics:
4 KB Flash; 256 RAM; 16 I/O


安富利:
MCU 8-bit PIC18 PIC RISC 4KB Flash 5V 20-Pin SSOP Tube


Chip1Stop:
MCU 8-bit PIC18 PIC RISC 4KB Flash 5V 20-Pin SSOP Tube


Verical:
MCU 8-bit PIC RISC 4KB Flash 5V 20-Pin SSOP Tube


Newark:
# MICROCHIP  PIC18F1220-E/SS  8 Bit Microcontroller, Flash, PIC18F1xxx, 40 MHz, 4 KB, 256 Byte, 20 Pins, SSOP


PIC18F1220-E/SS中文资料参数规格
技术参数

频率 25 MHz

电源电压DC 5.00 V, 5.50 V max

针脚数 20

时钟频率 40.0 MHz

RAM大小 256 B

位数 8

耗散功率 1000 mW

FLASH内存容量 4 KB

I/O引脚数 16

存取时间 40.0 µs

内核架构 PIC

内核子架构 PIC18

输入/输出数 16 Input

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

长度 7.2 mm

宽度 5.3 mm

高度 1.75 mm

封装 SSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991.a.2

PIC18F1220-E/SS引脚图与封装图
PIC18F1220-E/SS引脚图

PIC18F1220-E/SS引脚图

PIC18F1220-E/SS封装图

PIC18F1220-E/SS封装图

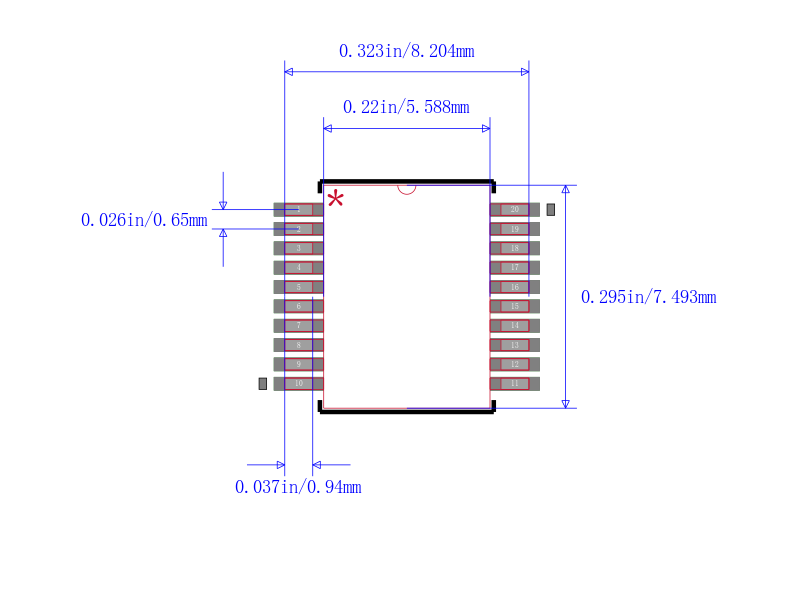

PIC18F1220-E/SS封装焊盘图

PIC18F1220-E/SS封装焊盘图

在线购买PIC18F1220-E/SS
型号 制造商 描述 购买
PIC18F1220-E/SS Microchip 微芯 MICROCHIP  PIC18F1220-E/SS  芯片, 8位微控制器, PIC118F, 40MHZ, SSOP-20 搜索库存
替代型号PIC18F1220-E/SS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC18F1220-E/SS

品牌： Microchip 微芯

封装： SSOP 40MHz 20Pin

当前型号

MICROCHIP  PIC18F1220-E/SS  芯片, 8位微控制器, PIC118F, 40MHZ, SSOP-20

当前型号

型号： PIC18F1220-I/SS

品牌： 微芯

封装： SSOP 8Bit 40MHz 20Pin

类似代替

MICROCHIP  PIC18F1220-I/SS  微控制器, 8位, 闪存, PIC18F1xxx, 40 MHz, 4 KB, 256 Byte, 20 引脚, SSOP

PIC18F1220-E/SS和PIC18F1220-I/SS的区别

型号： PIC18F1220T-I/SS

品牌： 微芯

封装： SSOP 40MHz 20Pin

类似代替

PIC 40MHz 闪存：2K@x16bit

PIC18F1220-E/SS和PIC18F1220T-I/SS的区别

型号： PIC18F1220-I/P

品牌： 微芯

封装： DIP 8Bit 40MHz 18Pin

功能相似

PIC18F1220/1320 8 位微控制器### PIC18 微控制器

PIC18F1220-E/SS和PIC18F1220-I/P的区别
