PM2110-561K

PM2110-561K

数据手册.pdf
Bourns J.W. Miller 伯恩斯 被动器件

560uH ±10% 2.5A

560µH Unshielded Toroidal Inductor 2.5A 146mOhm Max Nonstandard


得捷:
FIXED IND 560UH 2.5A 146MOHM SMD


PM2110-561K中文资料参数规格
技术参数

额定电流 2.5 A

容差 ±10 %

电感 560 µH

屏蔽 No

电感公差 ±10 %

测试频率 1 kHz

电阻DC) ≤146 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

长度 30.5 mm

宽度 25.4 mm

高度 14.5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Obsolete

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

PM2110-561K引脚图与封装图
PM2110-561K引脚图

PM2110-561K引脚图

PM2110-561K封装图

PM2110-561K封装图

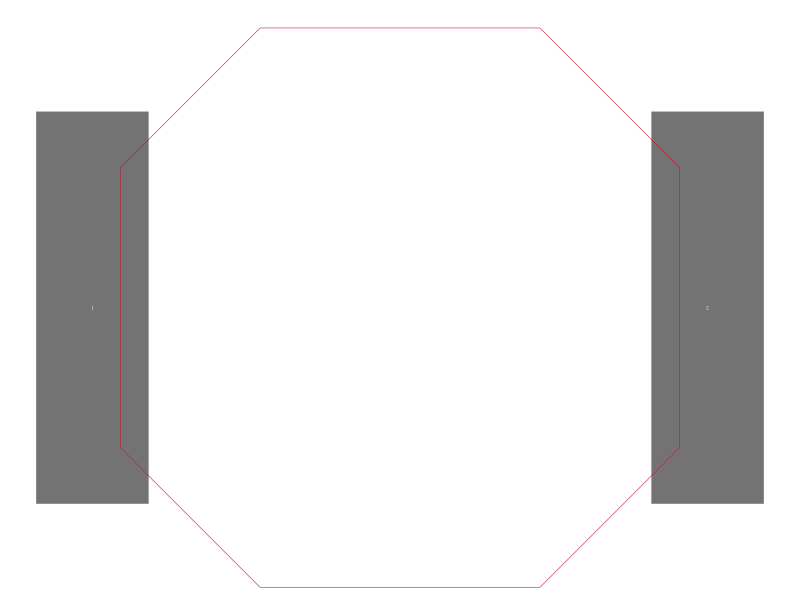

PM2110-561K封装焊盘图

PM2110-561K封装焊盘图

在线购买PM2110-561K
型号 制造商 描述 购买
PM2110-561K Bourns J.W. Miller 伯恩斯 560uH ±10% 2.5A 搜索库存
替代型号PM2110-561K
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PM2110-561K

品牌: Bourns J.W. Miller 伯恩斯

封装: 560uH 2.5A

当前型号

560uH ±10% 2.5A

当前型号

型号: PM2110-561K-RC

品牌: 伯恩斯

封装: Nonstandard 560µH 2.5A

完全替代

大电流SMD功率电感 High Current SMD Power Inductors

PM2110-561K和PM2110-561K-RC的区别
