PIC16C57-HS/P

PIC16C57-HS/P

数据手册.pdf
Microchip(微芯) 微处理器

MICROCHIP  PIC16C57-HS/P  微控制器, 8位, 一次性可编程, PIC16C, 20 MHz, 3 KB, 72 Byte, 28 引脚, DIP

PIC series IC 8 位 20MHz 3KB（2K x 12） OTP 28-PDIP


立创商城:
PIC 20MHz 闪存：2K@x12bit RAM：72Byte


得捷:
IC MCU 8BIT 3KB OTP 28DIP


贸泽:
8-bit Microcontrollers - MCU 3KB 72 RAM 20 I/O


e络盟:
8位 MCU微控制单元, 一次性可编程, PIC16 Family PIC16C5x Series Microcontrollers, 40 MHz, 3 KB, 72 Byte, 28 引脚


艾睿:
MCU 8-bit PIC16 PIC RISC 2KB EPROM 3.3V/5V Automotive 28-Pin PDIP Tube


Allied Electronics:
3 KB OTP; 72 RAM; 20 I/O28 PDIP .600in TUBE


安富利:
MCU 8-bit PIC16 PIC RISC 2KB EPROM 3.3V/5V 28-Pin PDIP Tube


Newark:
# MICROCHIP  PIC16C57-HS/P  8 Bit Microcontroller, One Time Programmable, PIC16C, 20 MHz, 3 KB, 72 Byte, 28, DIP


Online Components:
MCU 8-bit PIC RISC 2KB EPROM 3.3V/5V Automotive 28-Pin PDIP Tube


Win Source:
IC MCU 8BIT 3KB OTP 28PDIP


DeviceMart:
IC MCU OTP 2KX12 28DIP


PIC16C57-HS/P中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

针脚数 28

时钟频率 40.0 MHz, 20.0 MHz

RAM大小 72 B

位数 8

耗散功率 800 mW

I/O引脚数 20

存取时间 20.0 µs

内核架构 PIC

内核子架构 PIC16

输入/输出数 20 Input

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 800 mW

电源电压 2.5V ~ 6.25V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 28

封装 PDIP-28

外形尺寸

长度 39.75 mm

宽度 14.73 mm

高度 4.95 mm

封装 PDIP-28

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Motor Drive & Control, Consumer Electronics, 医用, Lighting, Industrial, Medical, 消费电子产品, 安全, 照明, Industrial, Automotive, Consumer Electronics, , 工业, Automotive, Security, 电机驱动与控制, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8542310001

PIC16C57-HS/P引脚图与封装图

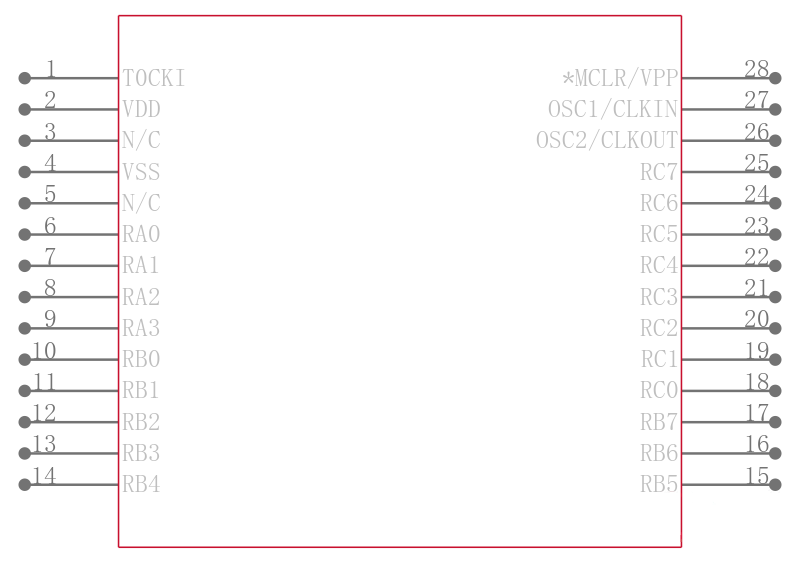

PIC16C57-HS/P引脚图

PIC16C57-HS/P引脚图

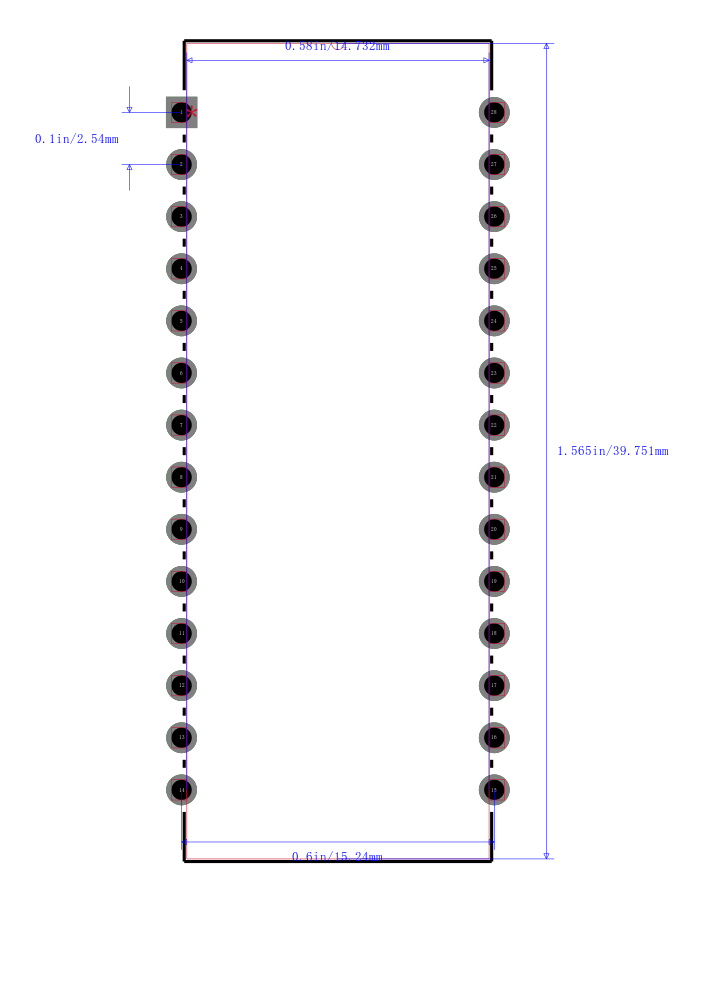

PIC16C57-HS/P封装图

PIC16C57-HS/P封装图

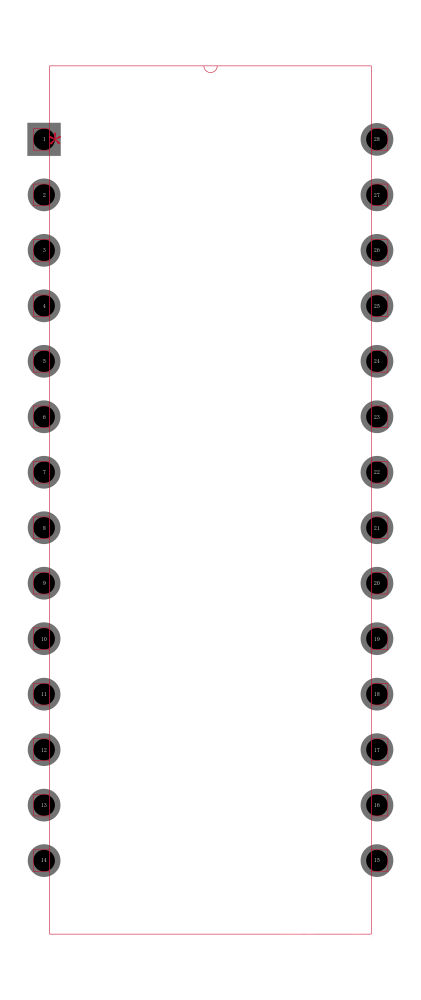

PIC16C57-HS/P封装焊盘图

PIC16C57-HS/P封装焊盘图

在线购买PIC16C57-HS/P
型号 制造商 描述 购买
PIC16C57-HS/P Microchip 微芯 MICROCHIP  PIC16C57-HS/P  微控制器, 8位, 一次性可编程, PIC16C, 20 MHz, 3 KB, 72 Byte, 28 引脚, DIP 搜索库存
替代型号PIC16C57-HS/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16C57-HS/P

品牌： Microchip 微芯

封装： DIP 8Bit 40MHz 28Pin

当前型号

MICROCHIP  PIC16C57-HS/P  微控制器, 8位, 一次性可编程, PIC16C, 20 MHz, 3 KB, 72 Byte, 28 引脚, DIP

当前型号

型号： PIC16F57-I/P

品牌： 微芯

封装： DIP 8Bit 20MHz 28Pin

类似代替

MICROCHIP  PIC16F57-I/P  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3 KB, 72 Byte, 28 引脚, DIP

PIC16C57-HS/P和PIC16F57-I/P的区别

型号： PIC16C57-HSI/P

品牌： 微芯

封装： DIP 20MHz 28Pin

类似代替

PIC16C5X 系列 2 KB 闪存 72 字节 RAM 20 MHz 8位 微控制器 - PDIP-28

PIC16C57-HS/P和PIC16C57-HSI/P的区别

型号： PIC16C57-HSE/P

品牌： 微芯

封装： DIP 16MHz 28Pin

类似代替

MCU 8Bit PIC16 PIC RISC 2KB EPROM 3.3V/5V 28Pin PDIP Tube

PIC16C57-HS/P和PIC16C57-HSE/P的区别
