PI74STX1G14CX
数据手册.pdf
Pericom Semiconductor
百利通
主动器件
PI74STX1G14CX中文资料参数规格
技术参数
电源电压DC 5.00 V
电路数 1
逻辑门个数 1
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
外形尺寸
高度 1 mm
封装 SC-70-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
PI74STX1G14CX引脚图与封装图
PI74STX1G14CX引脚图
PI74STX1G14CX封装图

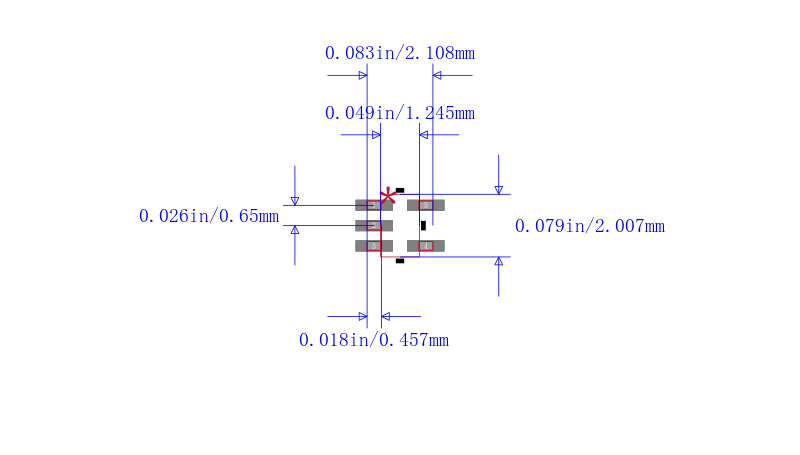

PI74STX1G14CX封装焊盘图
在线购买PI74STX1G14CX
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PI74STX1G14CX | Pericom Semiconductor 百利通 | Inverter Schmitt Trigger 1Element CMOS 5Pin SC-70 T/R | 搜索库存 |
替代型号PI74STX1G14CX
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PI74STX1G14CX 品牌： Pericom Semiconductor 百利通 封装： 5-TSSOP 5V 5Pin | 当前型号 | Inverter Schmitt Trigger 1Element CMOS 5Pin SC-70 T/R | 当前型号 |
| 型号： SN74LVC1G14DCKR 品牌： 德州仪器 封装： SOP 5V 5Pin | 完全替代 | TEXAS INSTRUMENTS SN74LVC1G14DCKR 非门, LVC系列, 施密特触发, 1门, 1输入, 32 mA, 1.65V至5.5V, SC-70-5 | PI74STX1G14CX和SN74LVC1G14DCKR的区别 |
| 型号： NL17SZ14DFT2G 品牌： 安森美 封装： SOT-353 5V 5Pin | 功能相似 | ON SEMICONDUCTOR NL17SZ14DFT2G 逻辑芯片, 单非门, 施密特触发, SOT-353-5 | PI74STX1G14CX和NL17SZ14DFT2G的区别 |
| 型号： 74LVC1G14SE-7 品牌： 美台 封装： SOT-353 1.65V 5Pin | 功能相似 | 74LVC1G14SE-7 编带 | PI74STX1G14CX和74LVC1G14SE-7的区别 |
