PM1812-681J
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
PM1812-681J中文资料参数规格
技术参数
额定电流 50 mA
容差 ±5 %
电感 680 µH
自谐频率 3 MHz
Q值 30
屏蔽 No
电感公差 ±5 %
测试频率 796 kHz
电阻DC） ≤30 Ω
工作温度Max 105 ℃
工作温度Min -55 ℃
电阻DC Max 30 Ω
封装参数
安装方式 Surface Mount
封装公制 4532
封装 1812
外形尺寸
长度 4.50 mm
宽度 3.20 mm
高度 3.4 mm
封装公制 4532
封装 1812
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
PM1812-681J引脚图与封装图
PM1812-681J引脚图
PM1812-681J封装图

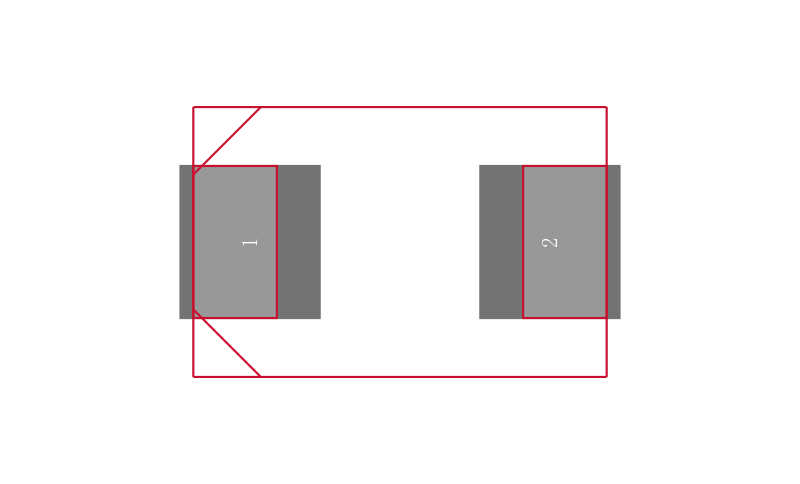

PM1812-681J封装焊盘图
在线购买PM1812-681J
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PM1812-681J | Bourns J.W. Miller 伯恩斯 | 1812 680uH ±5% 50mA | 搜索库存 |
替代型号PM1812-681J
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PM1812-681J 品牌： Bourns J.W. Miller 伯恩斯 封装： 1812 680uH 2MHz 50mA | 当前型号 | 1812 680uH ±5% 50mA | 当前型号 |
| 型号： CM453232-681KL 品牌： 伯恩斯 封装： 1812 680uH 3MHz 50mA | 类似代替 | BOURNS CM453232-681KL 表面贴装高频电感器, CM453232系列, 680 µH, ± 10%, 1812 [4532 公制], 3 MHz, 30 ohm | PM1812-681J和CM453232-681KL的区别 |
