PM5022-101K-RC

Bourns J.W. Miller 伯恩斯被动器件

PM5022系列贴片功率电感 PM5022 Series SMD Power Inductor

无屏蔽绕线器 190 毫欧最大非标准

得捷:
FIXED IND 100UH 1.7A 190MOHM SMD

贸泽:
Fixed Inductors Pwr Induct NonShield

艾睿:
Inductor Power Bobbin Core 100uH 10% 100KHz 25Q-Factor Ferrite 1.7A 190mOhm DCR T/R

Electro Sonic:
Inductor Power Bobbin Core 100uH 10% 100KHz 25Q-Factor Ferrite 1.7A 190mOhm DCR T/R

PM5022-101K-RC中文资料参数规格

技术参数

额定电流 1.7 A

电感 100 µH

自谐频率 796 kHz

Q值 25

电感公差 ±10 %

电阻DC） 190 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 190 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

长度 18.3 mm

宽度 14 mm

高度 6.9 mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PM5022-101K-RC引脚图与封装图

PM5022-101K-RC引脚图

PM5022-101K-RC封装图

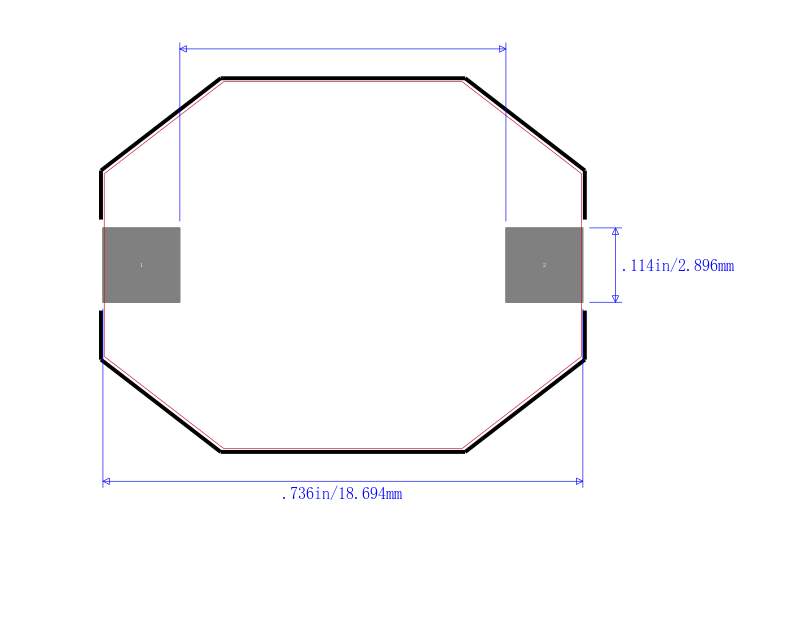

PM5022-101K-RC封装焊盘图
