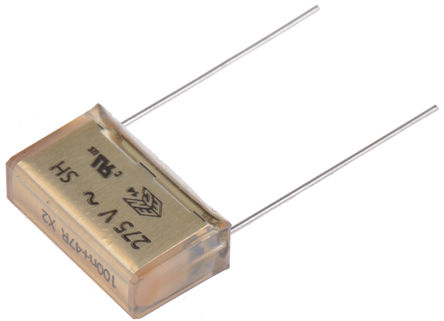

P409CE104M275AH470中文资料参数规格
技术参数
额定电压DC 630 V
额定电压AC 275 V
电容 0.1 µF
容差 ±20 %
通道数 1
产品系列 P409
电阻 47 Ω
阻值偏差 30 %
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 275 VAC
封装参数
安装方式 Through Hole
封装 Bulk
引脚间距 20.3 mm
外形尺寸
长度 24 mm
宽度 7.6 mm
高度 14 mm
封装 Bulk
引脚间距 20.3 mm
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
P409CE104M275AH470引脚图与封装图
暂无图片
在线购买P409CE104M275AH470
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| P409CE104M275AH470 | KEMET Corporation 基美 | KEMET P409CE104M275AH470 膜电容, P409系列, 0.1 µF, ± 20%, X2, 径向引线, 85 °C | 搜索库存 |
替代型号P409CE104M275AH470
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： P409CE104M275AH470 品牌： KEMET Corporation 基美 封装： Bulk 100nF 20per 630V | 当前型号 | KEMET P409CE104M275AH470 膜电容, P409系列, 0.1 µF, ± 20%, X2, 径向引线, 85 °C | 当前型号 |
| 型号： PMR209MC6100M047R30 品牌： 基美 封装： Radial 100nF 250V 20per | 功能相似 | PMR 209 系列敷金属纸 X2，250V 交流 RC 元件适用于直流和交流电路中的触点保护、干扰抑制和瞬变抑制。 小尺寸 自熄灭封装 极好的自愈特性，即使超压频繁，也能保证长寿命。 绝缘浸渍纸确保了很高的稳定性和可靠性，尤其是持续工作的场合。 额定电压 | 630V（直流） ---|--- 峰值脉冲电压 | 1 kV（直流） 脉冲电流 | 12A（最大重复），20A 峰值（偶然瞬变） 额定功率 | 0.5W（外壳温度，85°C） 电容容差 | 20 % 电阻容差 | 30 % 绝缘电阻（在 +23°C，500V 直流条件下 60s 后的测量值） | ≥3000MΩ for C ≤0.33μF ≥1000ΩFfor C>0.33μF 气候类别 | IEC40/85/56 温度范围 | -40 至 +85°C ### 认可SEMKO, NEMKO, DEMKO, UL,VDE### 电阻器电容器 RC 网络警告 * 电容器设计用于直接连接主电源，但**不**应用于电容器出固障时会对人身造成电击伤害的位置。 | P409CE104M275AH470和PMR209MC6100M047R30的区别 |
