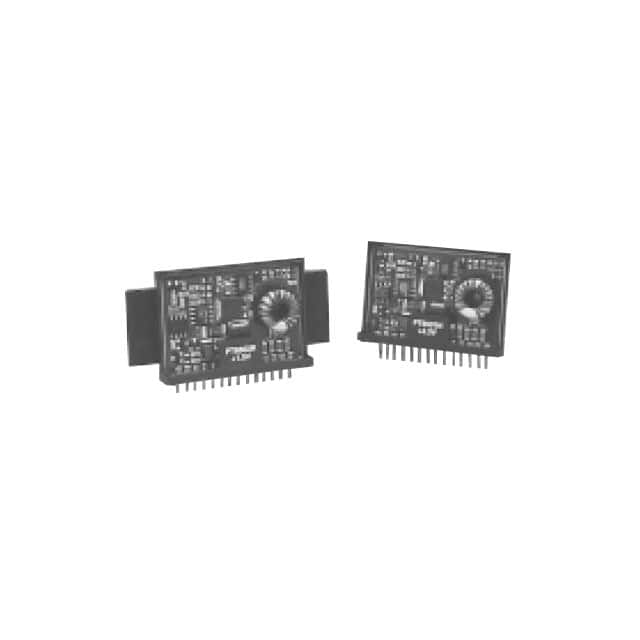

PT6503A
TI(德州仪器)
主动器件
PT6503A中文资料参数规格
技术参数
额定功率 20 W
输出接口数 1
输出电压 2.5 V
输出电流 8 A
开关频率 475kHz ~ 725kHz
输入电压Max 6 V
输入电压Min 4.5 V
输出电流Max 8 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 SIP-14
外形尺寸
长度 43.4 mm
宽度 10.7 mm
高度 31.0 mm
封装 SIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PT6503A引脚图与封装图
暂无图片
替代型号PT6503A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT6503A 品牌： TI 德州仪器 封装： 14-SIP 2.5V | 当前型号 | Module DC-DC 1Out 2.5V 8A 14Pin SIP Module | 当前型号 |
| 型号： PT6513A 品牌： 德州仪器 封装： 14-SIP | 完全替代 | 2.5V 8A, 5V Input Adjustable ISR with Short-Circuit Protection | PT6503A和PT6513A的区别 |
| 型号： PT6511A 品牌： 德州仪器 封装： SIP | 完全替代 | 3.3V 8A, 5V Input Adjustable ISR with Short-Circuit Protection | PT6503A和PT6511A的区别 |
| 型号： PT6501A 品牌： 德州仪器 封装： 14-SIP 3.3V 14Pin | 类似代替 | Module DC-DC 1Out 3.3V 8A 14Pin SIP Module | PT6503A和PT6501A的区别 |
