PT6715C
TI(德州仪器)
主动器件
PT6715C中文资料参数规格
技术参数
额定功率 43 W
输出接口数 1
输出电压 3.30 V
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 4.5 V
输出电流Max 13 A
额定功率Max 43 W
封装参数
安装方式 Surface Mount
封装 SMD-17
外形尺寸
长度 65.5 mm
宽度 25.9 mm
高度 12.7 mm
封装 SMD-17
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tray
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PT6715C引脚图与封装图

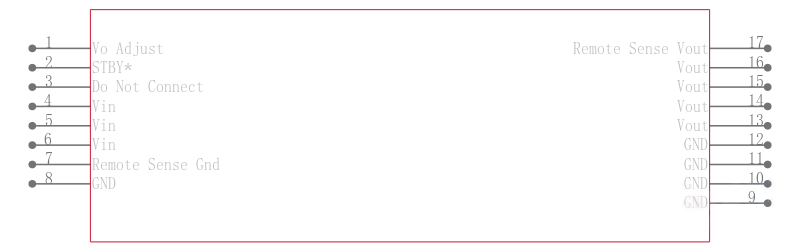

PT6715C引脚图

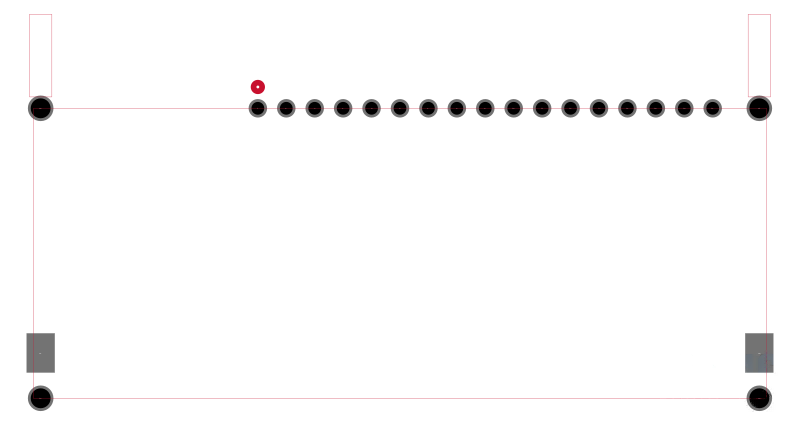

PT6715C封装图

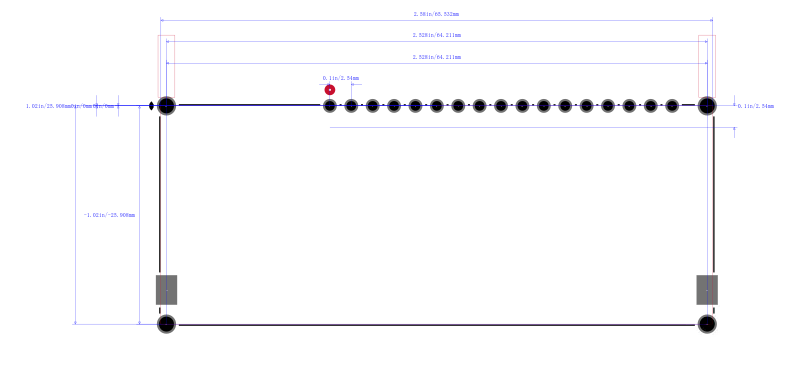

PT6715C封装焊盘图
替代型号PT6715C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT6715C 品牌： TI 德州仪器 封装： 17-SMD 3.3V | 当前型号 | Module DC-DC 5Vin 1Out 3.3V 13A 17Pin SIP Module | 当前型号 |
| 型号： PT6725C 品牌： 德州仪器 封装： 17SIPMODULE 3.3V | 类似代替 | 隔离式DC/DC转换器 3.3Vout 13A 12V Inp Adjustable ISR | PT6715C和PT6725C的区别 |
| 型号： PT6705C 品牌： 德州仪器 封装： 17-SMD | 类似代替 | REGULATOR 3.3V 13A VADJ HRZ SMD | PT6715C和PT6705C的区别 |
| 型号： PT6716C 品牌： 德州仪器 封装： 17-SMD | 类似代替 | REG 5V TO 2.5V 12A BIAS SMD | PT6715C和PT6716C的区别 |
