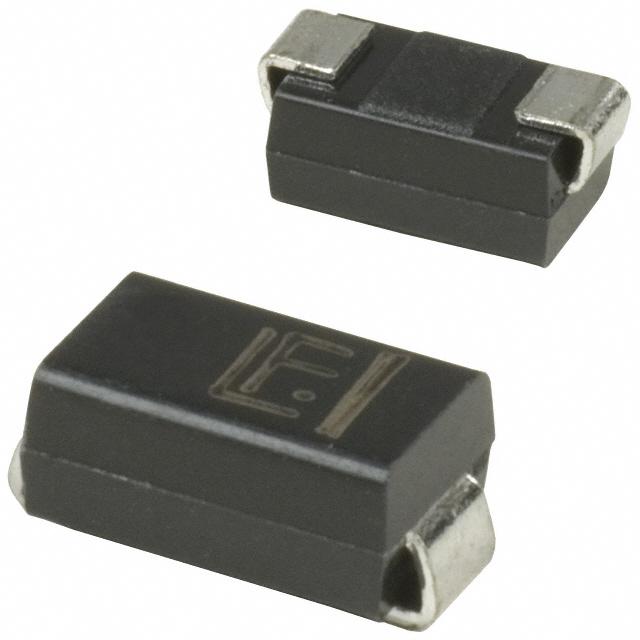

P4SMA56A
数据手册.pdf
Bourns J.W. Miller
伯恩斯
主动器件
P4SMA56A中文资料参数规格
技术参数
工作电压 47.8 V
击穿电压 58.8 V
钳位电压 77 V
测试电流 1 mA
脉冲峰值功率 400 W
最小反向击穿电压 53.2 V
击穿电压 53.2 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AC-2
外形尺寸
长度 4.5 mm
宽度 2.79 mm
高度 2.29 mm
封装 DO-214AC-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
P4SMA56A引脚图与封装图
暂无图片
替代型号P4SMA56A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： P4SMA56A 品牌： Bourns J.W. Miller 伯恩斯 封装： DO-214AC | 当前型号 | ESD 抑制器/TVS 二极管 56V 400W UniDir | 当前型号 |
| 型号： P4SMA56A-E3/61 品牌： 威世 封装： DO-214AC | 功能相似 | Diode TVS Single Uni-Dir 47.8V 400W 2Pin SMA T/R | P4SMA56A和P4SMA56A-E3/61的区别 |
| 型号： P4SMA56A-M3/61 品牌： 威世 封装： | 功能相似 | Diode TVS Single Uni-Dir 47.8V 400W 2Pin SMA T/R | P4SMA56A和P4SMA56A-M3/61的区别 |
