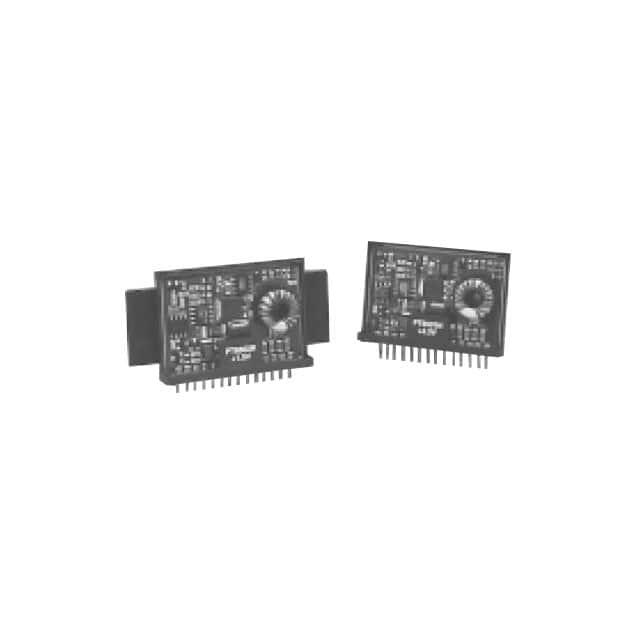

PT6505N
TI(德州仪器)
主动器件
PT6505N中文资料参数规格
技术参数
额定功率 9 W
输出接口数 1
输出电压 1.20 V
输入电压Max 6 V
输入电压Min 3.1 V
输出电流Max 8 A
封装参数
安装方式 Through Hole
封装 SIP-14
外形尺寸
长度 43.4 mm
宽度 10.7 mm
高度 31.0 mm
封装 SIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Bulk
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PT6505N引脚图与封装图
暂无图片
替代型号PT6505N
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT6505N 品牌： TI 德州仪器 封装： 14-SIP 1.2V | 当前型号 | 隔离式DC/DC转换器 ADJUSTABLE ISR | 当前型号 |
| 型号： PT6512R 品牌： 德州仪器 封装： 14-SIP | 完全替代 | 1.5V 8A, 3.3/5V Input Adjustable ISR with Short-Circuit Protection | PT6505N和PT6512R的区别 |
| 型号： PT6515N 品牌： 德州仪器 封装： 14-SIP | 完全替代 | 1.2V 8A, 3.3/5V Input Adjustable ISR with Short-Circuit ProtectionA | PT6505N和PT6515N的区别 |
| 型号： PT6511N 品牌： 德州仪器 封装： 14-SIP | 类似代替 | 3.3V 8A, 5V Input Adjustable ISR with Short-Circuit Protection | PT6505N和PT6511N的区别 |
