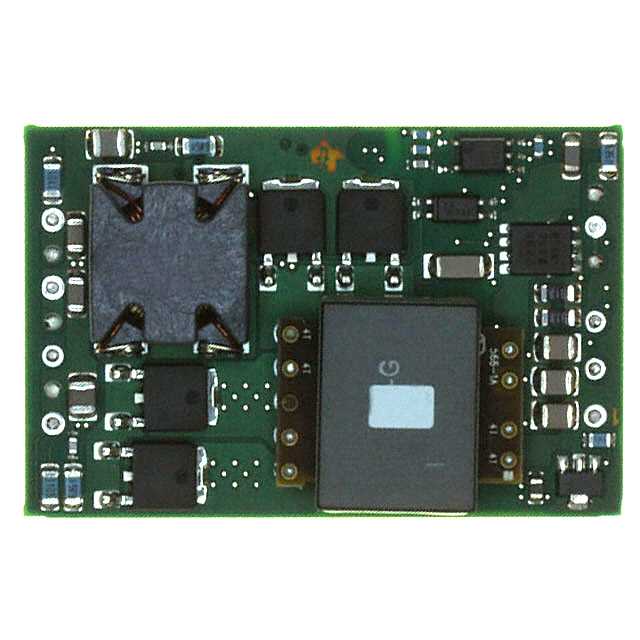

PTB48510CAS
TI(德州仪器)
电源器件
PTB48510CAS中文资料参数规格
技术参数
电源电压DC 48.0 V
额定功率 66 W
输出接口数 2
输入电压DC 36.0V ~ 75.0V
输出电压 ±15 V
输出电流 2.2 A
调节输出数 2
输出功率 66 W
隔离电压 1.5 kV
拓扑结构 Buck
输入电压Max 75 V
输入电压Min 36 V
输出电流Max 2.2A, 2.2A
额定功率Max 66 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 48 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SMD-8
外形尺寸
长度 56.4 mm
宽度 36.8 mm
高度 13.3 mm
封装 SMD-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tray
制造应用 ITE（商业）
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
PTB48510CAS引脚图与封装图
PTB48510CAS引脚图
PTB48510CAS封装图
PTB48510CAS封装焊盘图
在线购买PTB48510CAS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PTB48510CAS | TI 德州仪器 | 隔离式DC/DC转换器 66W+/- 5V Dual Comp Outp DC/DC Converter | 搜索库存 |
替代型号PTB48510CAS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PTB48510CAS 品牌： TI 德州仪器 封装： 8-SMD 5V 6.5A 66W | 当前型号 | 隔离式DC/DC转换器 66W+/- 5V Dual Comp Outp DC/DC Converter | 当前型号 |
| 型号： PTB48510CAH 品牌： 德州仪器 封装： 8-DIP 5V 36V to 75V 66W | 完全替代 | Module DC-DC 48Vin 2Out 15V/-15V 2.2A 66W 8Pin DIP Module Tray | PTB48510CAS和PTB48510CAH的区别 |
| 型号： PTB48510CAZ 品牌： 德州仪器 封装： 8-SMD 5V 36V to 75V 66W | 完全替代 | Module DC-DC 48Vin 2Out 15V/-15V 2.2A 66W 8Pin DIP Module Tray | PTB48510CAS和PTB48510CAZ的区别 |
