P4SMA24CA
数据手册.pdfLittelfuse(力特)
分立器件
P4SMA24CA中文资料参数规格
技术参数
额定电压DC 24.0 V
额定功率 400 W
击穿电压 22.8 V
电路数 1
钳位电压 33.2 V
测试电流 1 mA
脉冲峰值功率 400 W
最小反向击穿电压 22.8 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
外形尺寸
长度 5.28 mm
宽度 2.79 mm
高度 2.29 mm
封装 DO-214AC
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准
P4SMA24CA引脚图与封装图
P4SMA24CA引脚图

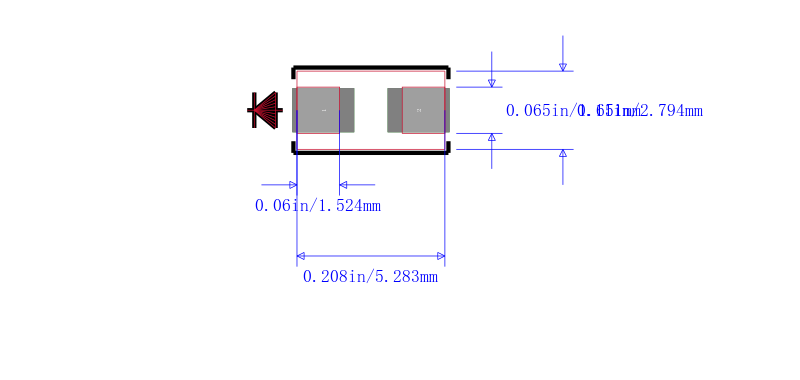

P4SMA24CA封装图

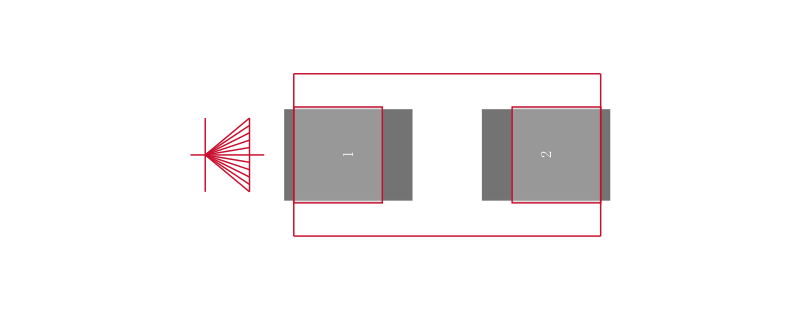

P4SMA24CA封装焊盘图
