P4KE300A
数据手册.pdfLittelfuse(力特)
分立器件
P4KE300A中文资料参数规格
技术参数
额定电压DC 300 V
工作电压 256 V
额定功率 400 W
击穿电压 300 V
电路数 1
耗散功率 400 W
钳位电压 414 V
测试电流 1 mA
脉冲峰值功率 400 W
最小反向击穿电压 285 V
工作温度Max 175 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 175℃
封装参数
安装方式 Through Hole
引脚数 2
封装 DO-204AL
外形尺寸
长度 5.2 mm
直径 2.70 mm
封装 DO-204AL
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
P4KE300A引脚图与封装图
P4KE300A引脚图
P4KE300A封装图

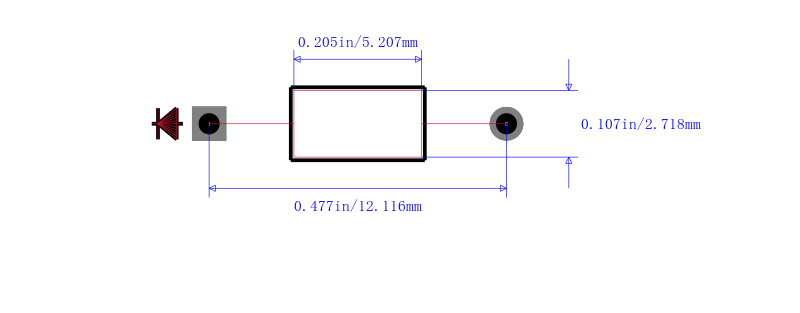

P4KE300A封装焊盘图
替代型号P4KE300A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： P4KE300A 品牌： Littelfuse 力特 封装： DO-204AL 300V 400W | 当前型号 | P4KE系列 414V 400 W 通孔 单向 瞬态电压抑制二极管 DO-41 | 当前型号 |
| 型号： P4KE27CA-B 品牌： 力特 封装： DO-204 | 功能相似 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | P4KE300A和P4KE27CA-B的区别 |
| 型号： P4KE27CA-E3/54 品牌： 威世 封装： DO-204AL | 功能相似 | ESD 抑制器/TVS 二极管 400W 27V Bidirect | P4KE300A和P4KE27CA-E3/54的区别 |
| 型号： P4KE300A-B 品牌： 力特 封装： DO-204 | 功能相似 | 瞬态电压抑制二极管 Transient Voltage Suppression Diodes | P4KE300A和P4KE300A-B的区别 |
