PCX1H100MCL1GS
数据手册.pdfNichicon(尼吉康)
被动器件
PCX1H100MCL1GS中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 10 µF
等效串联电阻ESR 0.075 Ω
容差 ±20 %
纹波电流 1000 mA
纹波电流低频 1A @100kHz
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
高度 7 mm
直径 8.00 mm
封装 SMD
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
寿命（小时） 5000h @85℃
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
PCX1H100MCL1GS引脚图与封装图
PCX1H100MCL1GS引脚图
PCX1H100MCL1GS封装图

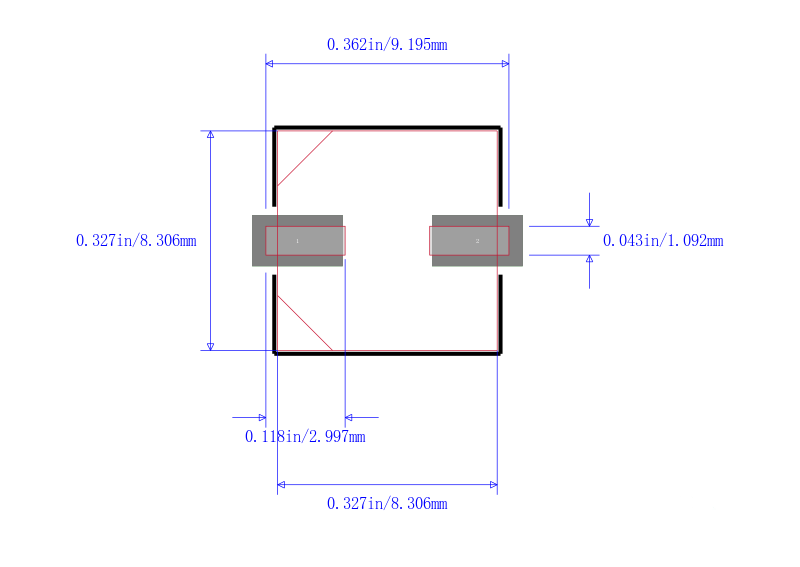

PCX1H100MCL1GS封装焊盘图
在线购买PCX1H100MCL1GS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PCX1H100MCL1GS | Nichicon 尼吉康 | NICHICON PCX1H100MCL1GS 铝电解电容, 10uF, 50V, SMD | 搜索库存 |
替代型号PCX1H100MCL1GS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PCX1H100MCL1GS 品牌： Nichicon 尼吉康 封装： Radial 10F 20per 50V | 当前型号 | NICHICON PCX1H100MCL1GS 铝电解电容, 10uF, 50V, SMD | 当前型号 |
| 型号： EEETG1H100P 品牌： 松下 封装： Radial 10F 50V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEETG1H100P 铝电解电容, 表面贴装, AEC-Q200 TG系列, 10 µF, 50 V, Radial Can - SMD, 8 mm, 1.6 ohm | PCX1H100MCL1GS和EEETG1H100P的区别 |
