PLX1D151MDL1

PLX1D151MDL1

数据手册.pdf
Nichicon(尼吉康) 被动器件

LX 系列设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域 125°C 时仍拥有长寿命 适用于进行无铅回流焊接 ### 固体径向,125°C

LX 系列

设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域

125°C 时仍拥有长寿命

适用于进行无铅回流焊接


欧时:
### LX 系列设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域 125°C 时仍拥有长寿命 适用于进行无铅回流焊接 ### 固体径向,125°C


立创商城:
150uF ±20% 20V


贸泽:
Aluminum Organic Polymer Capacitors 20 Volt 150uF 20%


艾睿:
Cap Aluminum Polymer 150uF 20VDC 20% 8 X 12mm Radial 3.5mm 0.026 Ohm 2300mA 3000h 125°C Automotive Bulk


安富利:
Cap Aluminum 150uF 20V 20% 8 X 12mm Radial 3.5mm 0.026 Ohm 2300mA 3000 hr 125°C Bulk


PLX1D151MDL1中文资料参数规格
技术参数

额定电压DC 20 V

电容 150 µF

等效串联电阻ESR 26 mΩ

容差 ±20 %

纹波电流 2300 mA

纹波电流低频 2.3A @100kHz

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

封装 5101-1

外形尺寸

长度 8 mm

高度 11.5 mm

封装 5101-1

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

寿命(小时) 3000 h

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PLX1D151MDL1引脚图与封装图

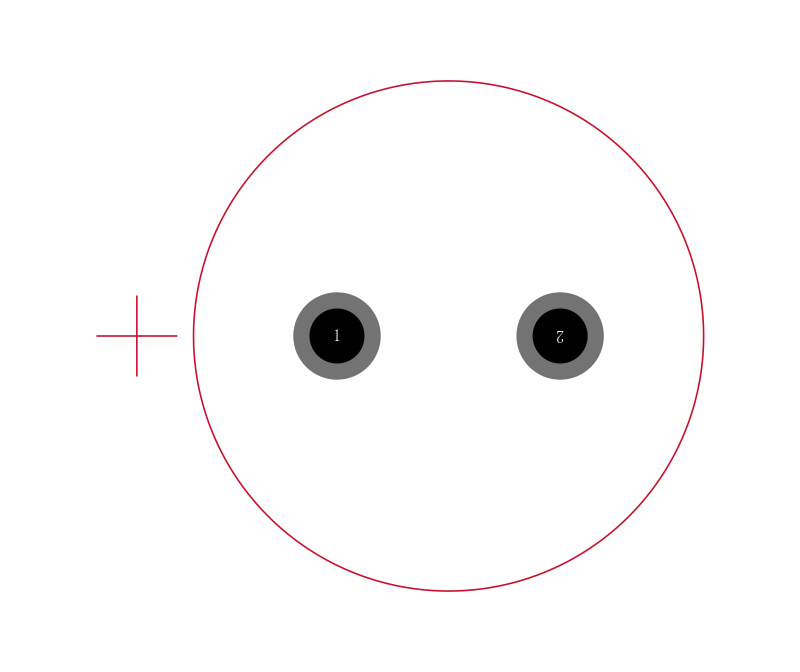

PLX1D151MDL1引脚图

PLX1D151MDL1引脚图

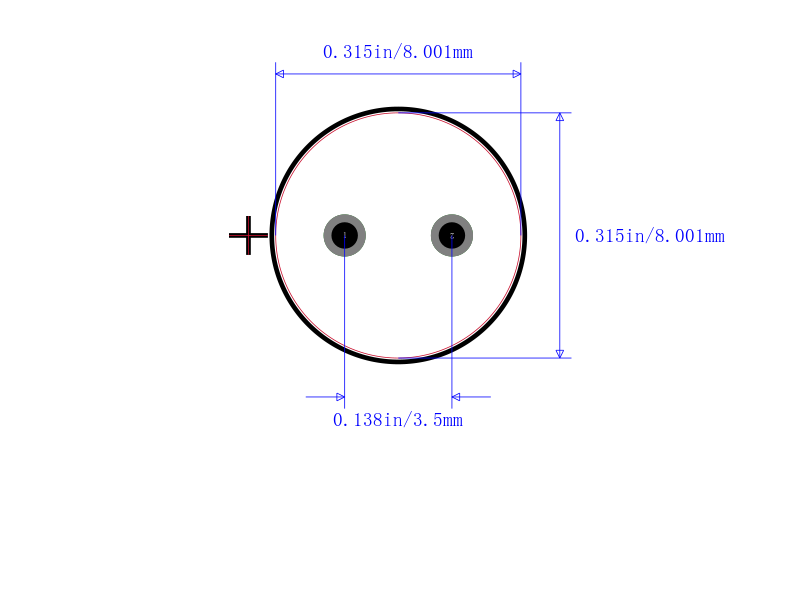

PLX1D151MDL1封装图

PLX1D151MDL1封装图

PLX1D151MDL1封装焊盘图

PLX1D151MDL1封装焊盘图

在线购买PLX1D151MDL1
型号 制造商 描述 购买
PLX1D151MDL1 Nichicon 尼吉康 LX 系列 设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域 125°C 时仍拥有长寿命 适用于进行无铅回流焊接 ### 固体径向,125°C 搜索库存
替代型号PLX1D151MDL1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PLX1D151MDL1

品牌: Nichicon 尼吉康

封装: Radial

当前型号

LX 系列设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域 125°C 时仍拥有长寿命 适用于进行无铅回流焊接 ### 固体径向,125°C

当前型号

型号: PLX1D151MDL1TD

品牌: 尼吉康

封装: Radial 150F 20V 20per

功能相似

NICHICON  PLX1D151MDL1TD  铝电解电容, 150uF, 20V, 径向引线

PLX1D151MDL1和PLX1D151MDL1TD的区别
