PLX1D151MDL1TD
数据手册.pdfNichicon(尼吉康)
被动器件
PLX1D151MDL1TD中文资料参数规格
技术参数
额定电压DC 20.0 V
电容 150 µF
等效串联电阻ESR 26 mΩ
容差 ±20 %
纹波电流 910 mA
纹波电流低频 2.3A @100kHz
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 20 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 12 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
寿命（小时） 2000h @105℃
制造应用 -, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
PLX1D151MDL1TD引脚图与封装图

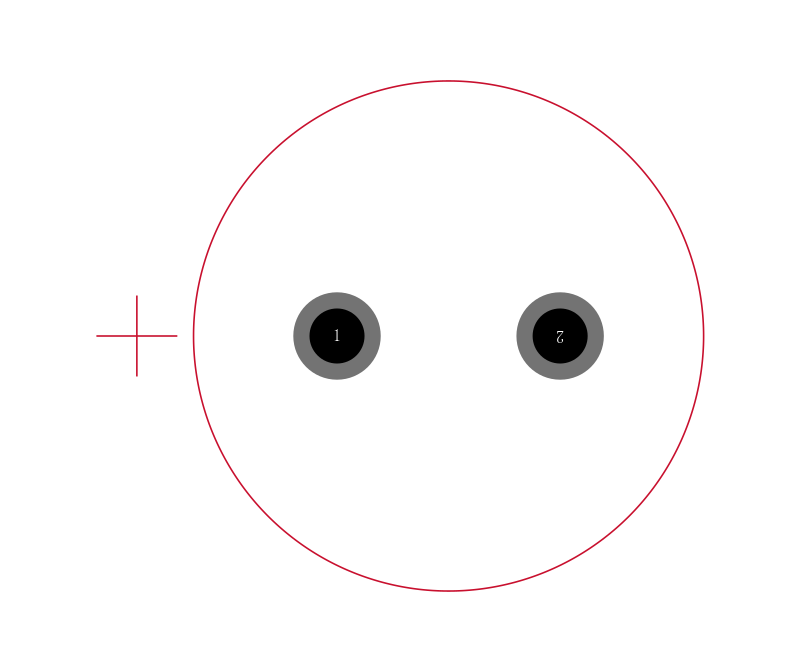

PLX1D151MDL1TD引脚图

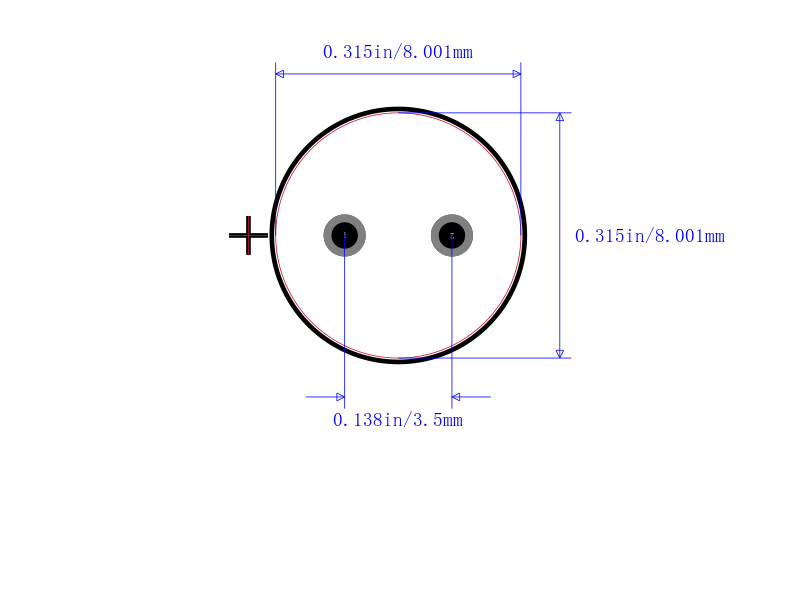

PLX1D151MDL1TD封装图
PLX1D151MDL1TD封装焊盘图
