PCF1A331MCL1GS

PCF1A331MCL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

Cap Aluminum Polymer 330uF 10VDC 20% 10 X 8mm SMD 0.02Ω 3700mA 2000H 105℃ Automotive T/R

The conductive polymer aluminum solid capacitor, developed by , can easily handle changes to the input load of a circuit. It can withstand a voltage of 10 VDC. It has 2 terminals. Its leakage current is 660@2Min μA. This product is 8 mm tall with a diameter of 10 mm. It has a tolerance of 20%. This conductive polymer aluminum solid capacitor has an operating temperature range of -55 °C to 105 °C.

PCF1A331MCL1GS中文资料参数规格
技术参数

额定电压DC 10.0 V

电容 330 µF

等效串联电阻ESR 20 mΩ

容差 ±20 %

纹波电流 3700 mA

纹波电流低频 3.7A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 11.0 mm

宽度 10.3 mm

高度 8 mm

直径 10.0 mm

封装 SMD

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

PCF1A331MCL1GS引脚图与封装图
PCF1A331MCL1GS引脚图

PCF1A331MCL1GS引脚图

PCF1A331MCL1GS封装图

PCF1A331MCL1GS封装图

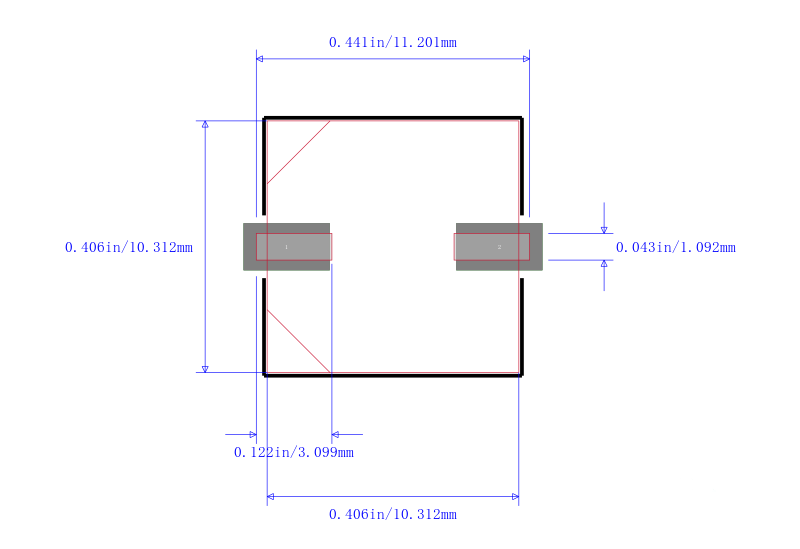

PCF1A331MCL1GS封装焊盘图

PCF1A331MCL1GS封装焊盘图

在线购买PCF1A331MCL1GS
型号 制造商 描述 购买
PCF1A331MCL1GS Nichicon 尼吉康 Cap Aluminum Polymer 330uF 10VDC 20% 10 X 8mm SMD 0.02Ω 3700mA 2000H 105℃ Automotive T/R 搜索库存
替代型号PCF1A331MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PCF1A331MCL1GS

品牌： Nichicon 尼吉康

封装： Radial 330F 10V 20per

当前型号

Cap Aluminum Polymer 330uF 10VDC 20% 10 X 8mm SMD 0.02Ω 3700mA 2000H 105℃ Automotive T/R

当前型号

型号： 10SVP330MX

品牌： 松下

封装： Radial 330uF 10V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  10SVP330MX  铝电解电容, OS-CON, SVP系列, 330 µF, Radial Can - SMD, 0.025 ohm, 10 V, 2000 hours @ 105°C

PCF1A331MCL1GS和10SVP330MX的区别

型号： RPS0J331MCN1GS

品牌： 尼吉康

封装： Radial

功能相似

Cap Aluminum Polymer 330uF 6.3VDC 20% 10 X 7.7mm SMD 0.022Ω 3600mA 2000H 105℃ T/R

PCF1A331MCL1GS和RPS0J331MCN1GS的区别
