PLX1D271MDL1TD

PLX1D271MDL1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  PLX1D271MDL1TD  铝电解电容, 270uF, 20V, 径向引线

270 µF 20 V 铝聚合物器 径向,Can 24 毫欧 125°C 时为 3000 小时


立创商城:
270uF ±20% 20V


e络盟:
铝电解电容, 270uF, 20V, 径向引线


艾睿:
Cap Aluminum Polymer 270uF 20VDC 20% 10 X 13mm Radial 5mm 0.024 Ohm 2800mA 3000h 125°C Automotive Ammo


Verical:
Cap Aluminum Polymer 270uF 20VDC 20% 10 X 13mm Radial 5mm 0.024 Ohm 2800mA 3000h 125C Automotive Ammo


Newark:
# NICHICON  PLX1D271MDL1TD  Electrolytic Capacitor, 270 µF, 20 V, LX Series, ± 20%, Radial Leaded, 10 mm


PLX1D271MDL1TD中文资料参数规格
技术参数

额定电压DC 20.0 V

电容 270 µF

等效串联电阻ESR 24 mΩ

容差 ±20 %

纹波电流 2800 mA

纹波电流低频 2.8A @100kHz

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 20 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 13 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命(小时) 3000 h

制造应用 通用, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

PLX1D271MDL1TD引脚图与封装图
PLX1D271MDL1TD引脚图

PLX1D271MDL1TD引脚图

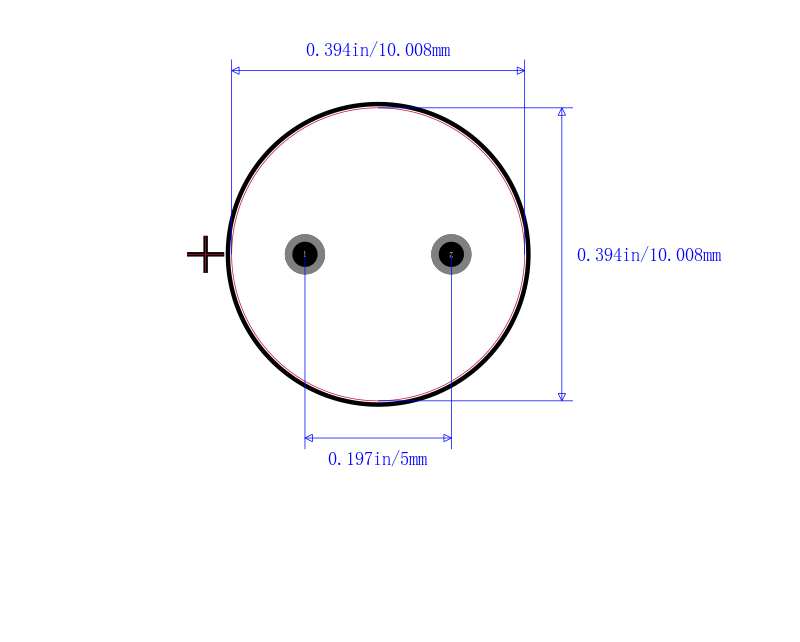

PLX1D271MDL1TD封装图

PLX1D271MDL1TD封装图

PLX1D271MDL1TD封装焊盘图

PLX1D271MDL1TD封装焊盘图

在线购买PLX1D271MDL1TD
型号 制造商 描述 购买
PLX1D271MDL1TD Nichicon 尼吉康 NICHICON  PLX1D271MDL1TD  铝电解电容, 270uF, 20V, 径向引线 搜索库存
替代型号PLX1D271MDL1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PLX1D271MDL1TD

品牌: Nichicon 尼吉康

封装: Radial 270uF 20V 20per

当前型号

NICHICON  PLX1D271MDL1TD  铝电解电容, 270uF, 20V, 径向引线

当前型号

型号: PLX1D271MDL1

品牌: 尼吉康

封装: Radial

功能相似

LX 系列设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域 125°C 时仍拥有长寿命 适用于进行无铅回流焊接 ### 固体径向,125°C

PLX1D271MDL1TD和PLX1D271MDL1的区别
