PLX1C151MCL1TD

PLX1C151MCL1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  PLX1C151MCL1TD  铝电解电容, 150uF, 16V, 径向引线

150 µF 16 V 铝聚合物器 径向,Can 26 毫欧 125°C 时为 3000 小时


立创商城:
150uF ±20% 16V


得捷:
CAP ALUM POLY 150UF 20% 16V T/H


贸泽:
Aluminum Organic Polymer Capacitors 16V 150uF 125C


艾睿:
Cap Aluminum Polymer 150uF 16VDC 20% 8 X 9mm Radial 3.5mm 0.026 Ohm 2100mA 3000h 125°C Automotive Ammo


Verical:
Cap Aluminum Polymer 150uF 16VDC 20% 8 X 9mm Radial 3.5mm 0.026 Ohm 2100mA 3000h 125C Automotive Ammo


Newark:
# NICHICON  PLX1C151MCL1TD  Electrolytic Capacitor, 150 µF, 16 V, LX Series, ± 20%, Radial Leaded, 8 mm


PLX1C151MCL1TD中文资料参数规格
技术参数

额定电压DC 16 V

电容 150 µF

等效串联电阻ESR 26 mΩ

容差 ±20 %

纹波电流 2100 mA

纹波电流低频 2.1A @100kHz

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

长度 9 mm

高度 9 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命(小时) 2000h @105℃

制造应用 通用, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

PLX1C151MCL1TD引脚图与封装图
PLX1C151MCL1TD引脚图

PLX1C151MCL1TD引脚图

PLX1C151MCL1TD封装图

PLX1C151MCL1TD封装图

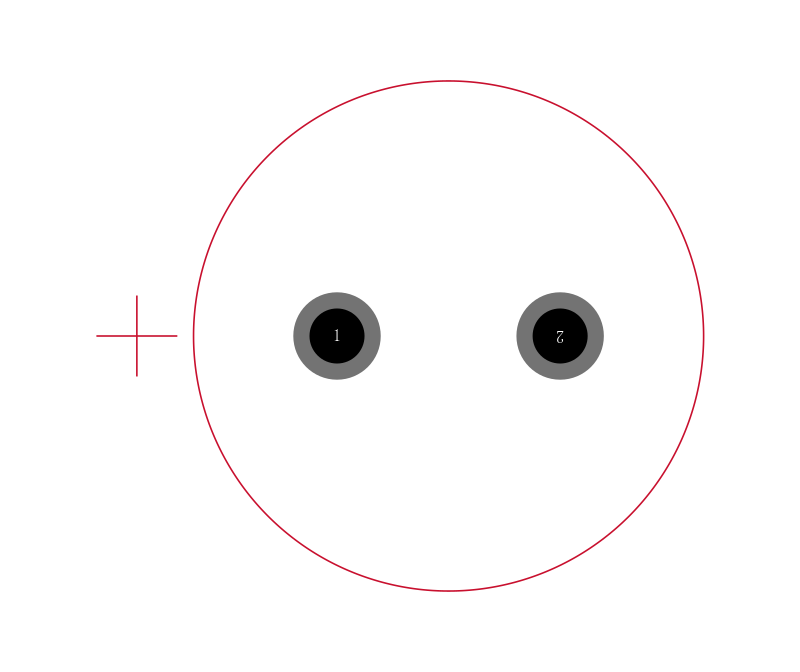

PLX1C151MCL1TD封装焊盘图

PLX1C151MCL1TD封装焊盘图

在线购买PLX1C151MCL1TD
型号 制造商 描述 购买
PLX1C151MCL1TD Nichicon 尼吉康 NICHICON  PLX1C151MCL1TD  铝电解电容, 150uF, 16V, 径向引线 搜索库存
替代型号PLX1C151MCL1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PLX1C151MCL1TD

品牌: Nichicon 尼吉康

封装: Radial 150F 16V 20per

当前型号

NICHICON  PLX1C151MCL1TD  铝电解电容, 150uF, 16V, 径向引线

当前型号

型号: PLX1C151MCL1

品牌: 尼吉康

封装: Radial

完全替代

LX 系列设计用于需要高可靠性、高电压、低等效串联电阻和高波纹电流的领域 125°C 时仍拥有长寿命 适用于进行无铅回流焊接 ### 固体径向,125°C

PLX1C151MCL1TD和PLX1C151MCL1的区别
