PCA9952TW/Q900,118

PCA9952TW/Q900,118

数据手册.pdf
NXP(恩智浦) 主动器件

PCA9952 系列 5.5 V 57 mA 16 通道 Fm+ I2C-总线 恒流 LED 驱动器

LED 驱动器 IC 16 输出 线性 - PWM 调光 57mA 28-HTSSOP


得捷:
IC LED DRV LIN PWM 57MA 28HTSSOP


立创商城:
PCA9952TW/Q900,118


贸泽:
LED照明驱动器 16-channel Fm+ I2C- bus 57 mA LED driver


e络盟:
LED驱动器, 恒定电流, AEC-Q100, 16输出, 3V至5.5V输入, 40V/57.5mA输出, HTSSOP-28


艾睿:
LED Driver 15000uA Supply Current Automotive 28-Pin HTSSOP EP T/R


安富利:
LED DRVR 16-CH 0.062A 28-Pin HTSSOP T/R


Win Source:
IC LED DRV LIN PWM 57MA 28HTSSOP / LED Driver IC 16 Output Linear PWM Dimming 57mA 28-HTSSOP


PCA9952TW/Q900,118中文资料参数规格
技术参数

输出接口数 16

输出电压 40 V

输出电流 57.5 mA

通道数 16

针脚数 28

耗散功率 3.2 W

输入电压Max 5.5 V

输入电压Min 3 V

输入电压DC Max 5.5 V

输入电压DC Min 3 v

输出电流Max 62 mA

输出电流Min 0.052 A

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 3200 mW

电源电压 3V ~ 5.5V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 HTSSOP-28

外形尺寸

封装 HTSSOP-28

物理参数

重量 103.650909 mg

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 背光

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

PCA9952TW/Q900,118引脚图与封装图

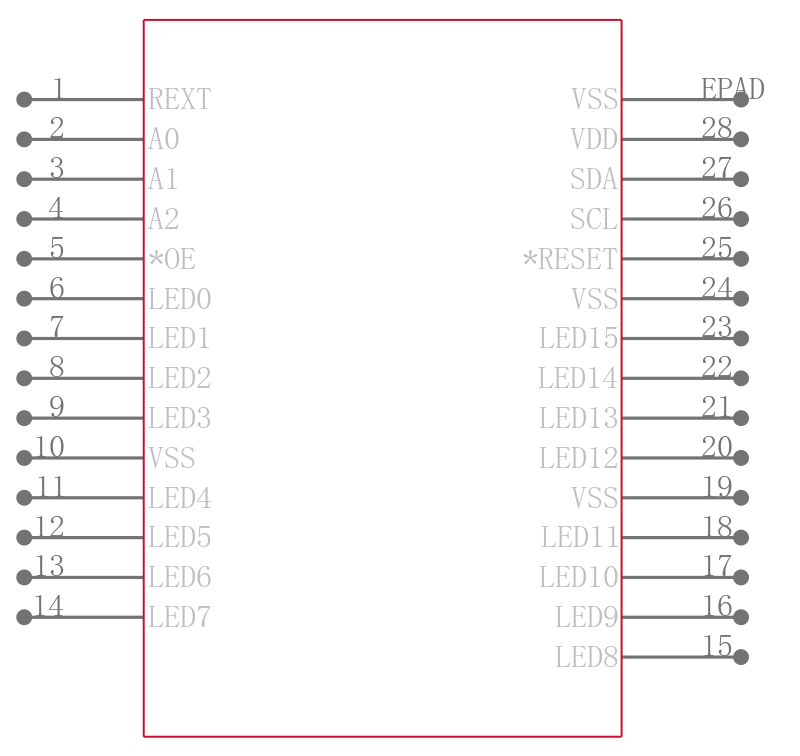

PCA9952TW/Q900,118引脚图

PCA9952TW/Q900,118引脚图

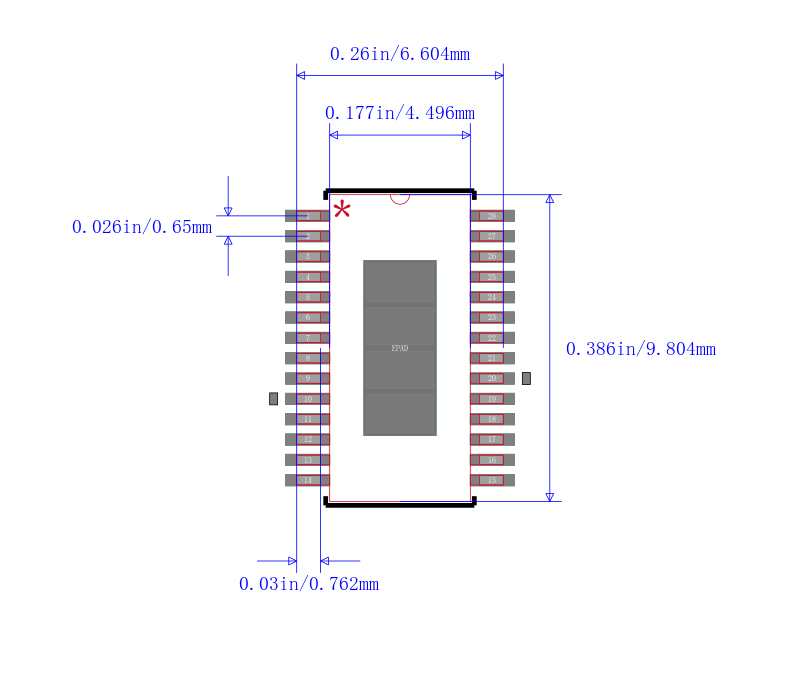

PCA9952TW/Q900,118封装图

PCA9952TW/Q900,118封装图

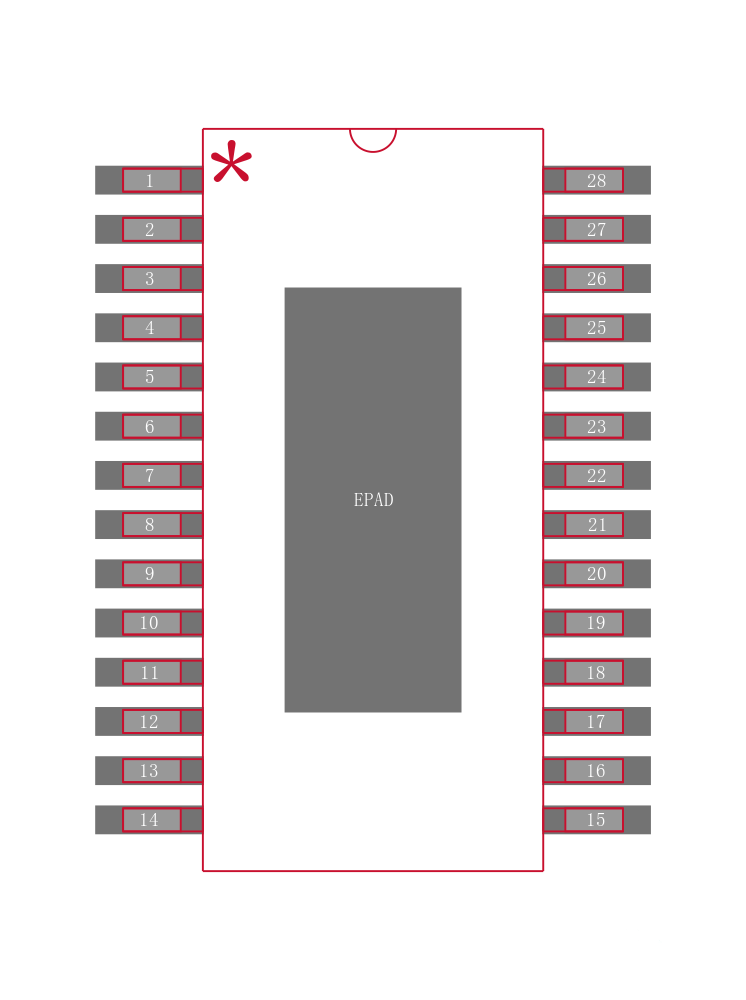

PCA9952TW/Q900,118封装焊盘图

PCA9952TW/Q900,118封装焊盘图

在线购买PCA9952TW/Q900,118
型号 制造商 描述 购买
PCA9952TW/Q900,118 NXP 恩智浦 PCA9952 系列 5.5 V 57 mA 16 通道 Fm+ I2C-总线 恒流 LED 驱动器 搜索库存
