PTB48540AAS
TI(德州仪器)
主动器件
PTB48540AAS中文资料参数规格
技术参数
额定功率 10 W
输出接口数 1
输出电压 5 V
输出电流 2 A
调节输出数 1
输出功率 10 W
隔离电压 1.5 kV
开关频率 200kHz ~ 400kHz
拓扑结构 Buck
输入电压Max 57 V
输入电压Min 36 V
输出电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 36V ~ 57V
封装参数
安装方式 Surface Mount
引脚数 13
封装 DIP-13
外形尺寸
长度 41.1 mm
宽度 38.0 mm
高度 9.57 mm
封装 DIP-13
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tray
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
PTB48540AAS引脚图与封装图

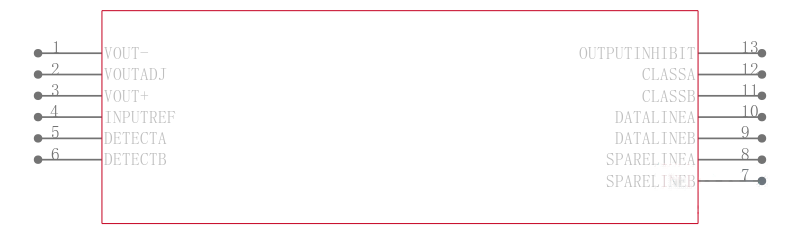

PTB48540AAS引脚图

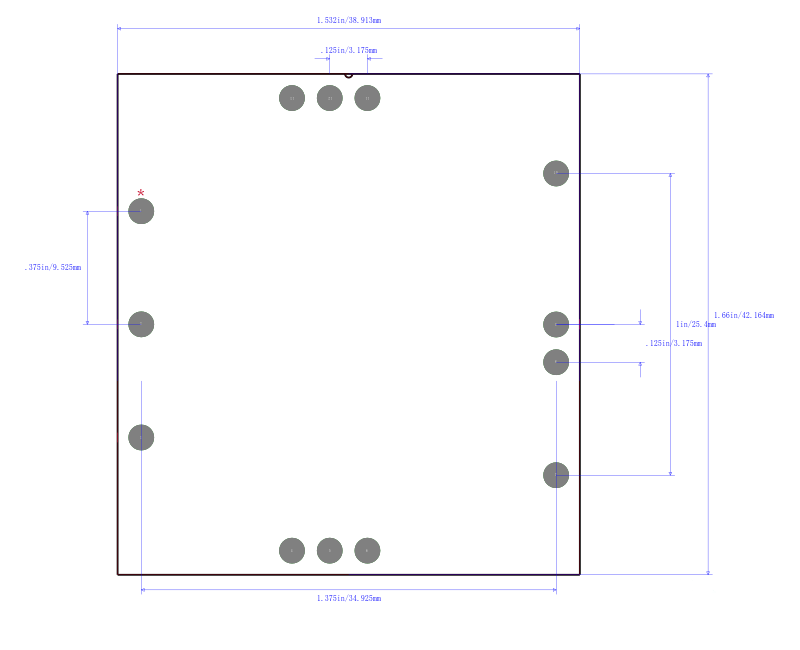

PTB48540AAS封装图

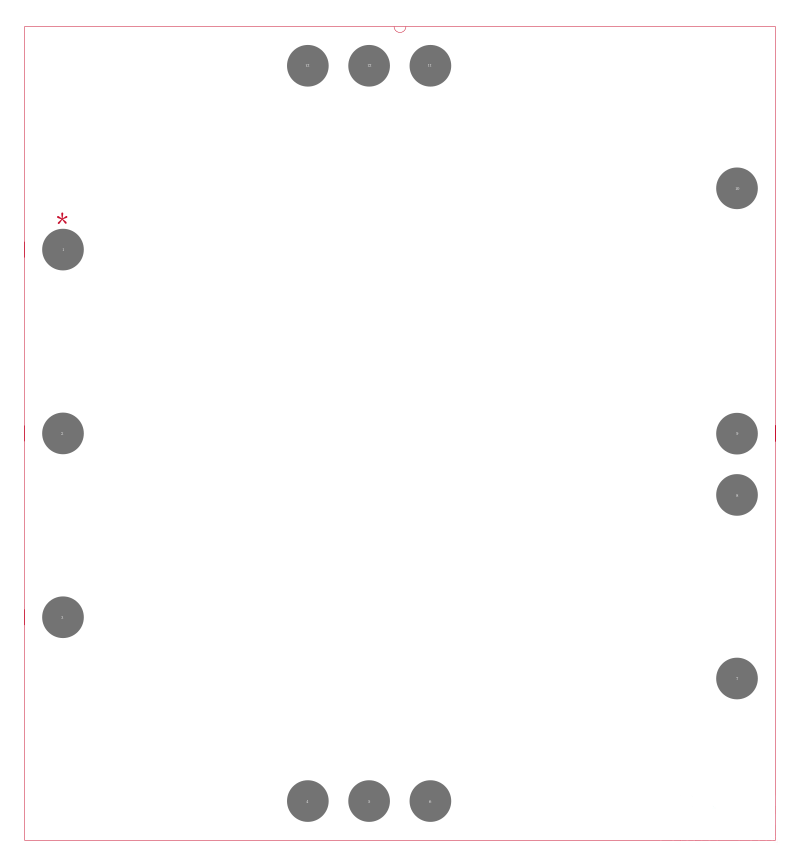

PTB48540AAS封装焊盘图
在线购买PTB48540AAS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PTB48540AAS | TI 德州仪器 | Module DC-DC 48Vin 1Out 5V 2A 10W 13Pin DIP Module | 搜索库存 |
替代型号PTB48540AAS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PTB48540AAS 品牌： TI 德州仪器 封装： DIP 5V | 当前型号 | Module DC-DC 48Vin 1Out 5V 2A 10W 13Pin DIP Module | 当前型号 |
| 型号： PTB48540AAH 品牌： 德州仪器 封装： DIP 5V 36V to 57V 10W | 完全替代 | Module DC-DC 48Vin 1Out 5V 2A 10W 13Pin DIP Module | PTB48540AAS和PTB48540AAH的区别 |
| 型号： PTB48540AAZ 品牌： 德州仪器 封装： DIP 5V 36V to 57V 10W | 类似代替 | Module DC-DC 48Vin 1Out 5V 2A 10W 13Pin DIP Module | PTB48540AAS和PTB48540AAZ的区别 |
| 型号： PTB48540CAH 品牌： 德州仪器 封装： 13-DIP 12V 36V to 57V 10W | 功能相似 | Module DC-DC 48Vin 1Out 12V 0.85A 10W 13Pin DIP Module | PTB48540AAS和PTB48540CAH的区别 |
