PIC16C63-04E/SO
数据手册.pdfMicrochip(微芯)
主动器件
PIC16C63-04E/SO中文资料参数规格
技术参数
电源电压DC 5.00 V, 6.00 V max
时钟频率 4.00MHz max
RAM大小 192 x 8
位数 8
耗散功率 1000 mW
FLASH内存容量 7 KB
I/O引脚数 22
存取时间 4.00 µs
内核架构 PIC
内核子架构 PIC16
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压Max 6 V
电源电压Min 4 V
封装参数
安装方式 Surface Mount
引脚数 28
封装 SOIC-28
外形尺寸
长度 17.87 mm
宽度 7.49 mm
高度 2.31 mm
封装 SOIC-28
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
PIC16C63-04E/SO引脚图与封装图

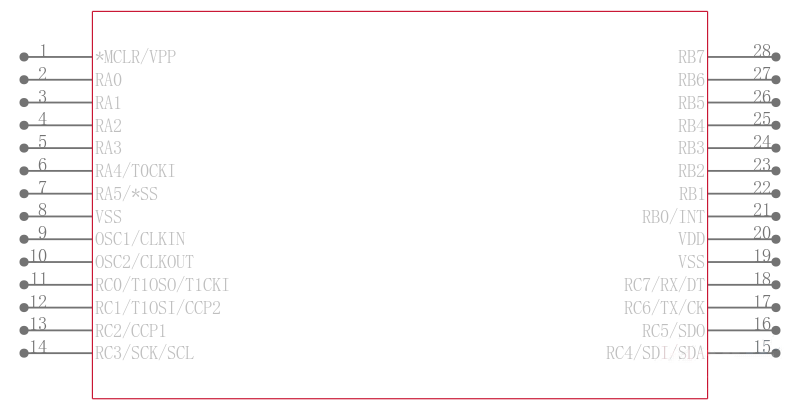

PIC16C63-04E/SO引脚图
PIC16C63-04E/SO封装图

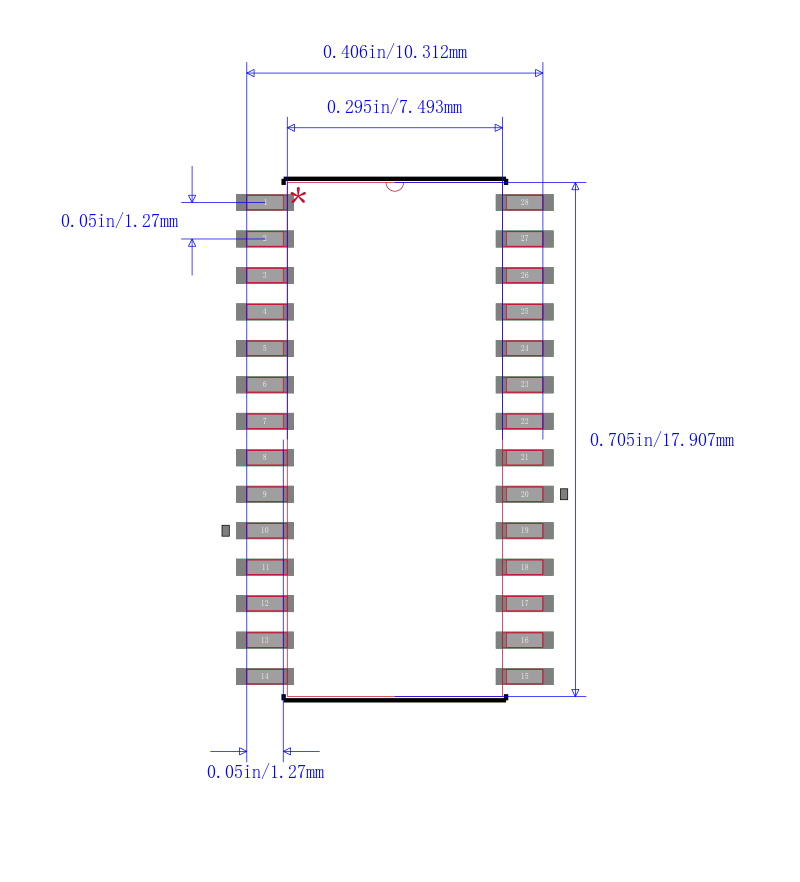

PIC16C63-04E/SO封装焊盘图
在线购买PIC16C63-04E/SO
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PIC16C63-04E/SO | Microchip 微芯 | 8位CMOS微控制器 8-Bit CMOS Microcontrollers | 搜索库存 |
替代型号PIC16C63-04E/SO
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PIC16C63-04E/SO 品牌： Microchip 微芯 封装： SOIC 4MHz 28Pin | 当前型号 | 8位CMOS微控制器 8-Bit CMOS Microcontrollers | 当前型号 |
| 型号： PIC16C63T-04E/SO 品牌： 微芯 封装： SOIC 4MHz 28Pin | 完全替代 | IC MCU 8Bit 7KB OTP 28SOIC | PIC16C63-04E/SO和PIC16C63T-04E/SO的区别 |
| 型号： PIC16C63T-04I/SO 品牌： 微芯 封装： SOIC 4MHz 28Pin | 完全替代 | IC MCU 8Bit 7KB OTP 28SOIC | PIC16C63-04E/SO和PIC16C63T-04I/SO的区别 |
| 型号： PIC16F73-E/SO 品牌： 微芯 封装： SOIC 20MHz 28Pin | 类似代替 | MICROCHIP PIC16F73-E/SO 微控制器, 8位, 闪存, PIC16F7xxx, 20 MHz, 7 KB, 192 Byte, 28 引脚, SOIC | PIC16C63-04E/SO和PIC16F73-E/SO的区别 |
