PIC16LC72-04/SP
数据手册.pdfMicrochip(微芯)
主动器件
PIC16LC72-04/SP中文资料参数规格
技术参数
电源电压DC 5.00 V, 6.00 V max
时钟频率 4.00MHz max
RAM大小 128 B
耗散功率 1000 mW
I/O引脚数 22
存取时间 4.00 µs
内核架构 PIC
内核子架构 PIC16
模数转换数ADC 1
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 2.5V ~ 6V
电源电压Max 6 V
电源电压Min 2.5 V
封装参数
安装方式 Through Hole
引脚数 28
封装 SPDIP-28
外形尺寸
长度 34.67 mm
宽度 7.24 mm
高度 3.3 mm
封装 SPDIP-28
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PIC16LC72-04/SP引脚图与封装图
PIC16LC72-04/SP引脚图
PIC16LC72-04/SP封装图

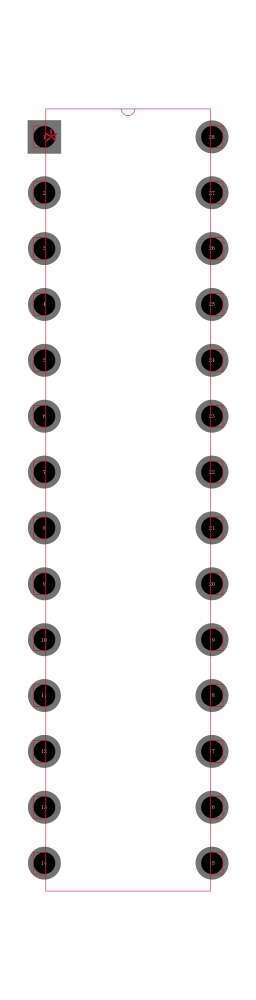

PIC16LC72-04/SP封装焊盘图
在线购买PIC16LC72-04/SP
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PIC16LC72-04/SP | Microchip 微芯 | PIC16 系列 128 B RAM 2 K x 14 EPROM 8位 CMOS 微控制器 - SDIP-28 | 搜索库存 |
替代型号PIC16LC72-04/SP
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PIC16LC72-04/SP 品牌： Microchip 微芯 封装： SPDIP 4MHz | 当前型号 | PIC16 系列 128 B RAM 2 K x 14 EPROM 8位 CMOS 微控制器 - SDIP-28 | 当前型号 |
| 型号： PIC16LC72-04I/SP 品牌： 微芯 封装： SPDIP 4MHz | 类似代替 | 8位CMOS微控制器与A / D转换器 8-Bit CMOS Microcontrollers with A/D Converter | PIC16LC72-04/SP和PIC16LC72-04I/SP的区别 |
| 型号： PIC16LF72-I/SP 品牌： 微芯 封装： SDIP 16MHz 28Pin | 功能相似 | PIC16 系列 128 B RAM 3.5 kB 闪存 8位 CMOS 微控制器 - SDIP-28 | PIC16LC72-04/SP和PIC16LF72-I/SP的区别 |
