PIC16C558-04I/SO

PIC16C558-04I/SO

数据手册.pdf
Microchip(微芯) 主动器件

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-18

PIC series IC 8 位 4MHz 3.5KB（2K x 14） OTP 18-SOIC


得捷:
IC MCU 8BIT 3.5KB OTP 18SOIC


贸泽:
8位微控制器 -MCU 3.5KB 128 RAM 13 I/O


艾睿:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18-Pin SOIC W Tube


Allied Electronics:
3.5 KB OTP, 128 RAM, 13 I/O18 SOIC .300in TUBE


安富利:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18-Pin SOIC W Tube


Verical:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18-Pin SOIC W Tube


Online Components:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18-Pin SOIC W Tube


PIC16C558-04I/SO中文资料参数规格
技术参数

频率 4 MHz

电源电压DC 5.00 V, 5.50 V max

时钟频率 4.00MHz max

RAM大小 128 B

位数 8

耗散功率 1000 mW

I/O引脚数 13

存取时间 4.00 µs

内核架构 PIC

内核子架构 PIC16

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 18

封装 SOIC-18

外形尺寸

长度 11.53 mm

宽度 7.49 mm

高度 2.31 mm

封装 SOIC-18

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC16C558-04I/SO引脚图与封装图

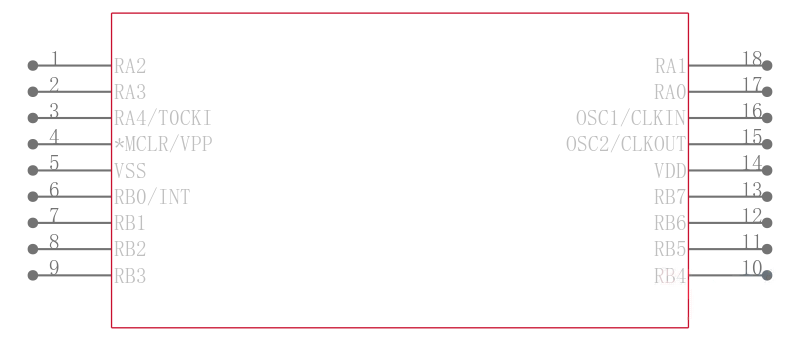

PIC16C558-04I/SO引脚图

PIC16C558-04I/SO引脚图

PIC16C558-04I/SO封装图

PIC16C558-04I/SO封装图

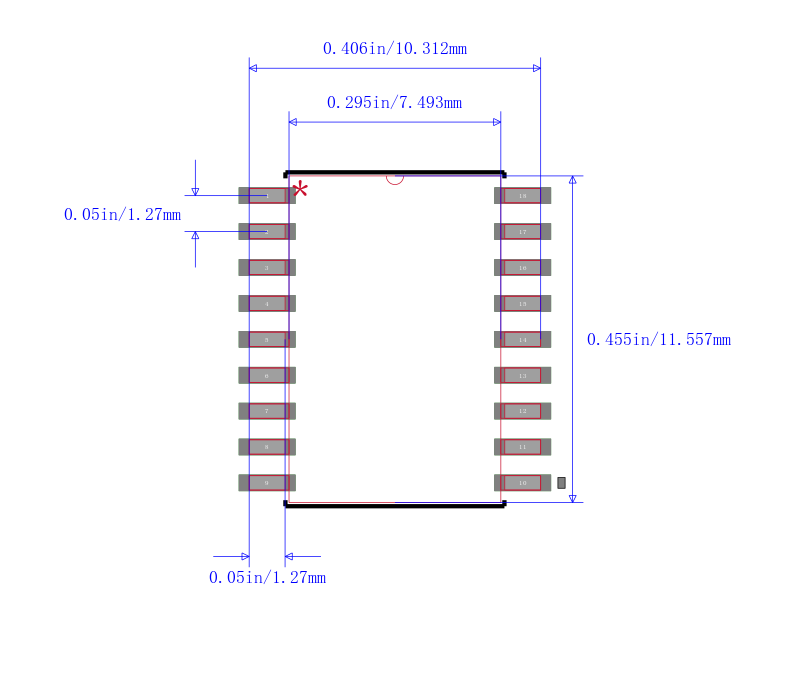

PIC16C558-04I/SO封装焊盘图

PIC16C558-04I/SO封装焊盘图

在线购买PIC16C558-04I/SO
型号 制造商 描述 购买
PIC16C558-04I/SO Microchip 微芯 PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-18 搜索库存
替代型号PIC16C558-04I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC16C558-04I/SO

品牌： Microchip 微芯

封装： SOIC 4MHz 18Pin

当前型号

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-18

当前型号

型号： PIC16C558T-04/SO

品牌： 微芯

封装： SOIC 4MHz 18Pin

完全替代

MCU 8Bit PIC16 PIC RISC 3.5KB EPROM 3.3V/5V 18Pin SOIC W T/R

PIC16C558-04I/SO和PIC16C558T-04/SO的区别

型号： PIC16C558T-04I/SO

品牌： 微芯

封装： SOIC 4MHz 18Pin

完全替代

8位微控制器 -MCU 3.5KB 128 RAM 13 I/O

PIC16C558-04I/SO和PIC16C558T-04I/SO的区别

型号： PIC16C558-04/SO

品牌： 微芯

封装： SOIC 4MHz 18Pin

类似代替

PIC16 系列 128 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - SOIC-18

PIC16C558-04I/SO和PIC16C558-04/SO的区别
