PIC18LF2510-I/SO

PIC18LF2510-I/SO

数据手册.pdf
Microchip(微芯) 主动器件

PIC18 系列 1.5 kB RAM 32 kB 闪存 8 位 增强 微控制器 - SOIC-28

PIC series IC 8 位 40MHz 32KB（16K x 16） 闪存 28-SOIC


立创商城:
PIC 40MHz 闪存：16K@x16bit


得捷:
IC MCU 8BIT 32KB FLASH 28SOIC


艾睿:
MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Allied Electronics:
32 KB Flash, 1536 RAM, 25 I/O


安富利:
MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


Chip1Stop:
MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube


DeviceMart:
IC MCU FLASH 16KX16 28SOIC


Win Source:
IC MCU 8BIT 32KB FLASH 28SOIC / PIC series Microcontroller IC 8-Bit 40MHz 32KB 16K x 16 FLASH 28-SOIC


PIC18LF2510-I/SO中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 40.0MHz max

RAM大小 1.5K x 8

位数 8

FLASH内存容量 32 KB

I/O引脚数 25

存取时间 40.0 µs

内核架构 PIC

内核子架构 PIC18

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

宽度 7.49 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC18LF2510-I/SO引脚图与封装图

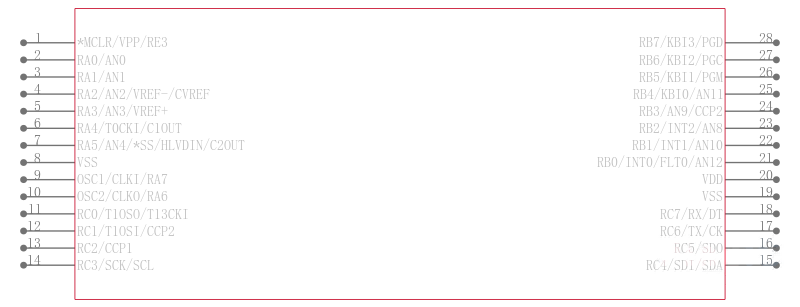

PIC18LF2510-I/SO引脚图

PIC18LF2510-I/SO引脚图

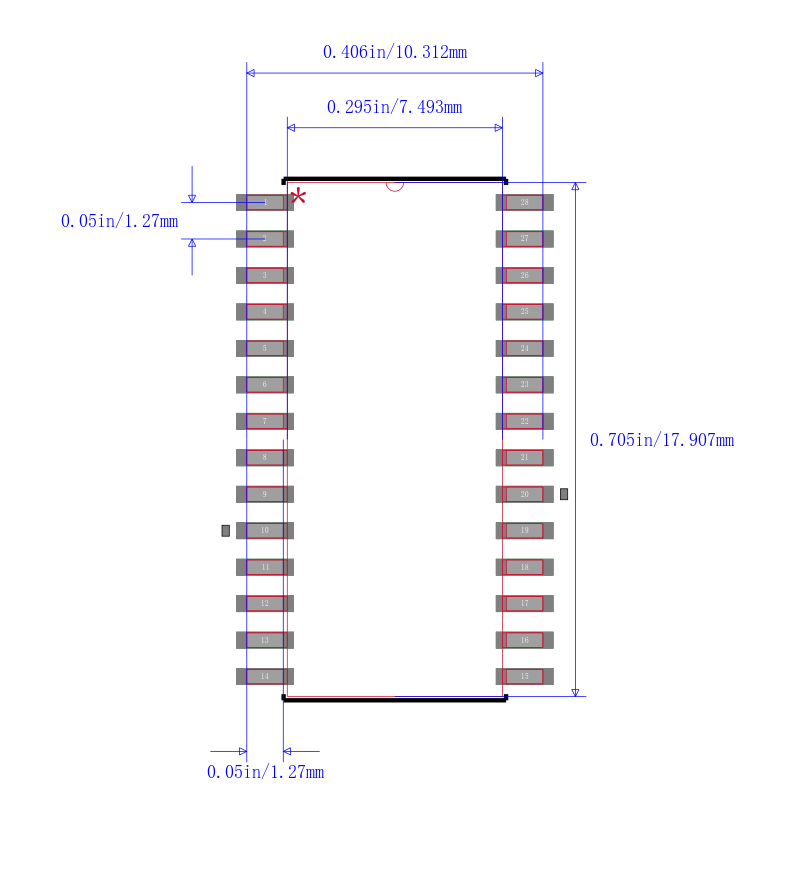

PIC18LF2510-I/SO封装图

PIC18LF2510-I/SO封装图

PIC18LF2510-I/SO封装焊盘图

PIC18LF2510-I/SO封装焊盘图

在线购买PIC18LF2510-I/SO
型号 制造商 描述 购买
PIC18LF2510-I/SO Microchip 微芯 PIC18 系列 1.5 kB RAM 32 kB 闪存 8 位 增强 微控制器 - SOIC-28 搜索库存
替代型号PIC18LF2510-I/SO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： PIC18LF2510-I/SO

品牌： Microchip 微芯

封装： SOIC 40MHz 28Pin

当前型号

PIC18 系列 1.5 kB RAM 32 kB 闪存 8 位 增强 微控制器 - SOIC-28

当前型号

型号： PIC18LF2510T-I/SO

品牌： 微芯

封装： SOIC 40MHz 28Pin

完全替代

PIC18 系列 8位 增强型 微控制器 1.5 kB RAM 32 kB 闪存 - SOIC-28

PIC18LF2510-I/SO和PIC18LF2510T-I/SO的区别

型号： PIC18LF2410-I/SO

品牌： 微芯

封装： SOIC 40MHz 28Pin

类似代替

PIC18F2x1x/4x1x 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 PIC18F2x1x/4x1x 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3896 kb 的 RAM。 板载可配置振荡器。### 微控制器功能40 MHz 最大 CPU 速度 75 指令 - 通过扩展指令集支持 83 指令 31 级硬件堆栈 可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz 25 个输入/输出引脚 - PIC18F2xxx 型号 36 个输入/输出引脚 - PIC18F4xxx 型号 nanoWatt 技术 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 延长监控计时器 WDT 高电压/低电压检测 HLVD 模块 低电压编程 LVP 在线串行编程 ICSP 在线调试 ICD ### 外设10 位模拟到数字转换器 ADC - PIC18F2xxx 型号 10 通道；PIC18F4xxx 13 通道 一个增强型采集、比较、PWM 模块 - 仅 PIC18F4xxx 型号 采集、比较、PWM 模块 - PIC18F2xxx 型号 x 2、PIC18F4xxx 型号 x 1 两个比较器 一个 8 位计时器 三个 16 位计时器 主同步串行端口 MSSP 模块，带有 SPI 和 I2C 增强型可寻址通用同步异步接收器发送器 EUSART ### PIC18 微控制器

PIC18LF2510-I/SO和PIC18LF2410-I/SO的区别

型号： PIC18LF2515-I/SO

品牌： 微芯

封装： SOIC 40MHz 28Pin

类似代替

PIC18F2x1x/4x1x 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 PIC18F2x1x/4x1x 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3896 kb 的 RAM。 板载可配置振荡器。### 微控制器功能40 MHz 最大 CPU 速度 75 指令 - 通过扩展指令集支持 83 指令 31 级硬件堆栈 可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz 25 个输入/输出引脚 - PIC18F2xxx 型号 36 个输入/输出引脚 - PIC18F4xxx 型号 nanoWatt 技术 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 延长监控计时器 WDT 高电压/低电压检测 HLVD 模块 低电压编程 LVP 在线串行编程 ICSP 在线调试 ICD ### 外设10 位模拟到数字转换器 ADC - PIC18F2xxx 型号 10 通道；PIC18F4xxx 13 通道 一个增强型采集、比较、PWM 模块 - 仅 PIC18F4xxx 型号 采集、比较、PWM 模块 - PIC18F2xxx 型号 x 2、PIC18F4xxx 型号 x 1 两个比较器 一个 8 位计时器 三个 16 位计时器 主同步串行端口 MSSP 模块，带有 SPI 和 I2C 增强型可寻址通用同步异步接收器发送器 EUSART ### PIC18 微控制器

PIC18LF2510-I/SO和PIC18LF2515-I/SO的区别
