PIC16C54A-04E/SO
数据手册.pdfMicrochip(微芯)
主动器件
PIC16C54A-04E/SO中文资料参数规格
技术参数
电源电压DC 5.00 V, 5.50 V max
时钟频率 4.00MHz max
RAM大小 25 x 8
耗散功率 800 mW
I/O引脚数 12
存取时间 4.00 µs
内核架构 PIC
内核子架构 PIC16
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
封装参数
安装方式 Surface Mount
引脚数 18
封装 SOIC-18
外形尺寸
封装 SOIC-18
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PIC16C54A-04E/SO引脚图与封装图

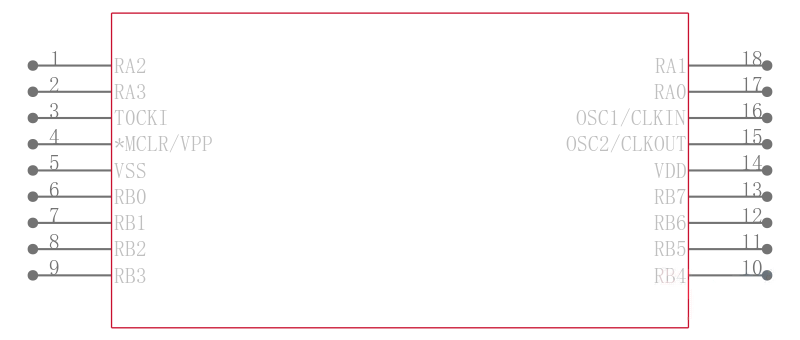

PIC16C54A-04E/SO引脚图
PIC16C54A-04E/SO封装图

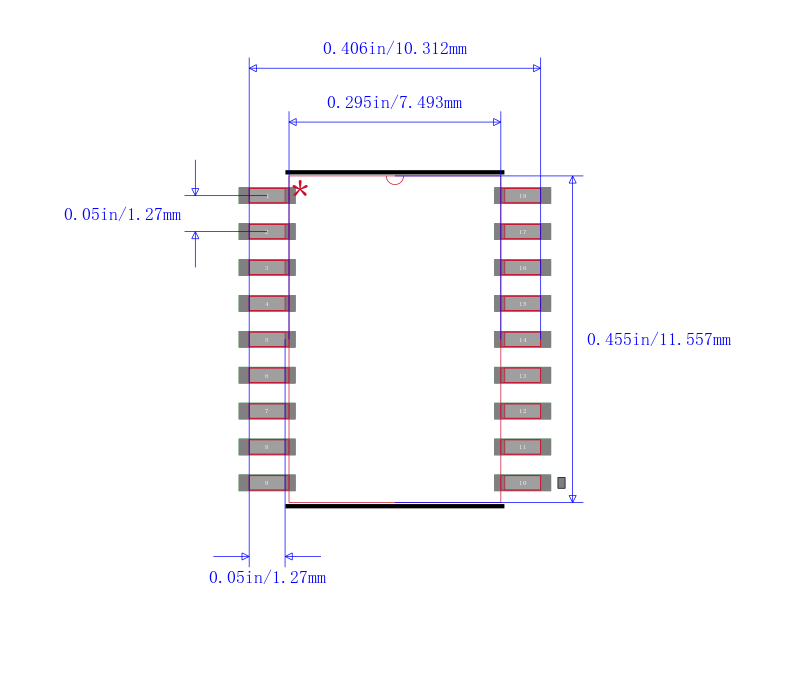

PIC16C54A-04E/SO封装焊盘图
在线购买PIC16C54A-04E/SO
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PIC16C54A-04E/SO | Microchip 微芯 | EPROM /基于ROM的8位CMOS微控制器系列 EPROM/ROM-Based 8-Bit CMOS Microcontroller Series | 搜索库存 |
替代型号PIC16C54A-04E/SO
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PIC16C54A-04E/SO 品牌： Microchip 微芯 封装： SOIC 4MHz 18Pin | 当前型号 | EPROM /基于ROM的8位CMOS微控制器系列 EPROM/ROM-Based 8-Bit CMOS Microcontroller Series | 当前型号 |
| 型号： PIC16C54C-04E/P 品牌： 微芯 封装： DIP 4MHz 18Pin | 完全替代 | PIC16 系列 25 B RAM 512 x 12位 EPROM 8位 CMOS 微控制器 - PDIP-18 | PIC16C54A-04E/SO和PIC16C54C-04E/P的区别 |
| 型号： PIC16C54C-04I/SO 品牌： 微芯 封装： SOIC 8Bit 4MHz 18Pin | 类似代替 | MICROCHIP PIC16C54C-04I/SO 微控制器, 8位, 一次性可编程, PIC16C5xx, 4 MHz, 768 Byte, 25 Byte, 18 引脚, SOIC | PIC16C54A-04E/SO和PIC16C54C-04I/SO的区别 |
| 型号： PIC16C54C-04I/P 品牌： 微芯 封装： DIP 8Bit 4MHz 18Pin | 类似代替 | MICROCHIP PIC16C54C-04I/P 微控制器, 8位, 一次性可编程, PIC16C5xx, 4 MHz, 768 Byte, 25 Byte, 18 引脚, DIP | PIC16C54A-04E/SO和PIC16C54C-04I/P的区别 |
